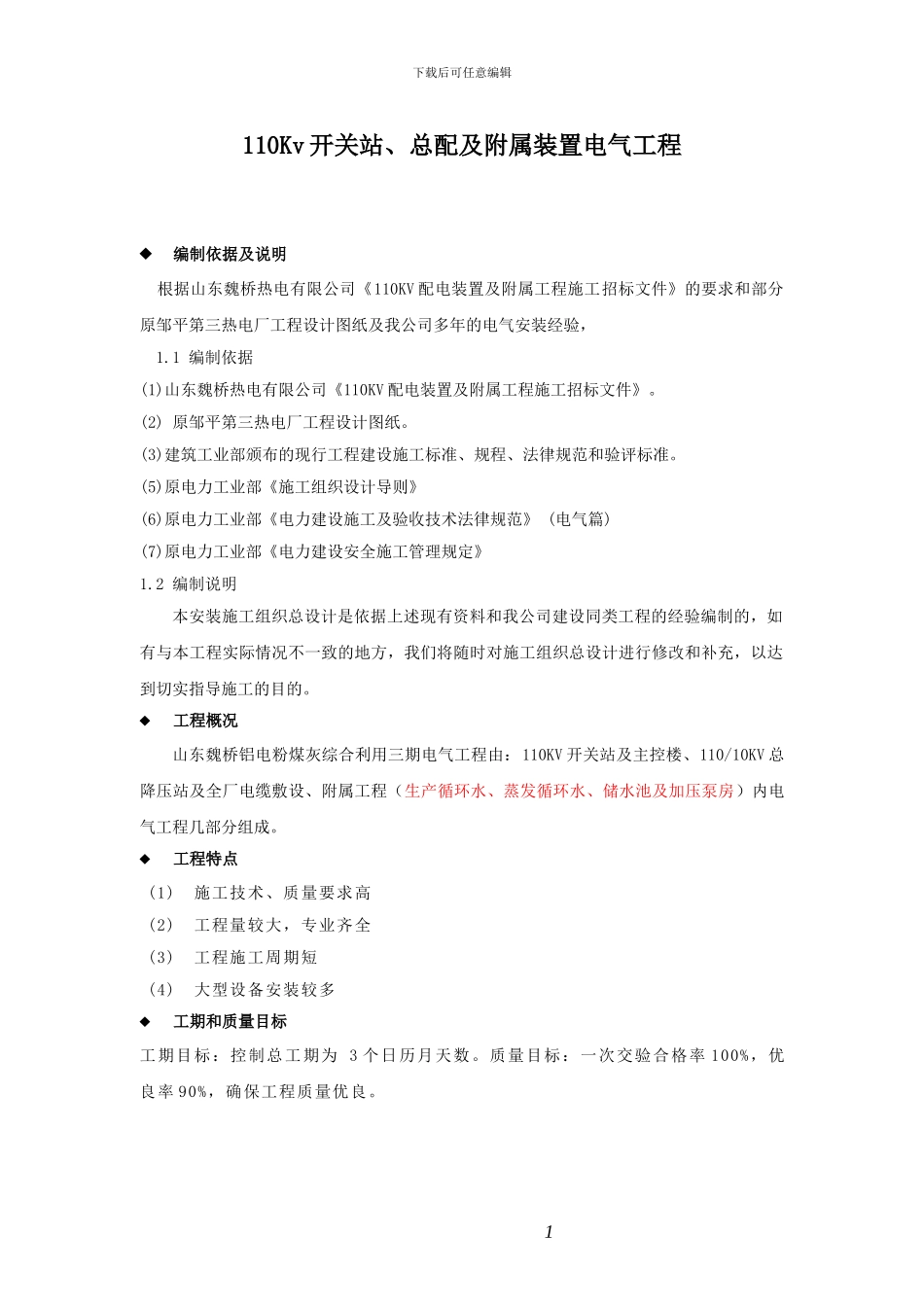

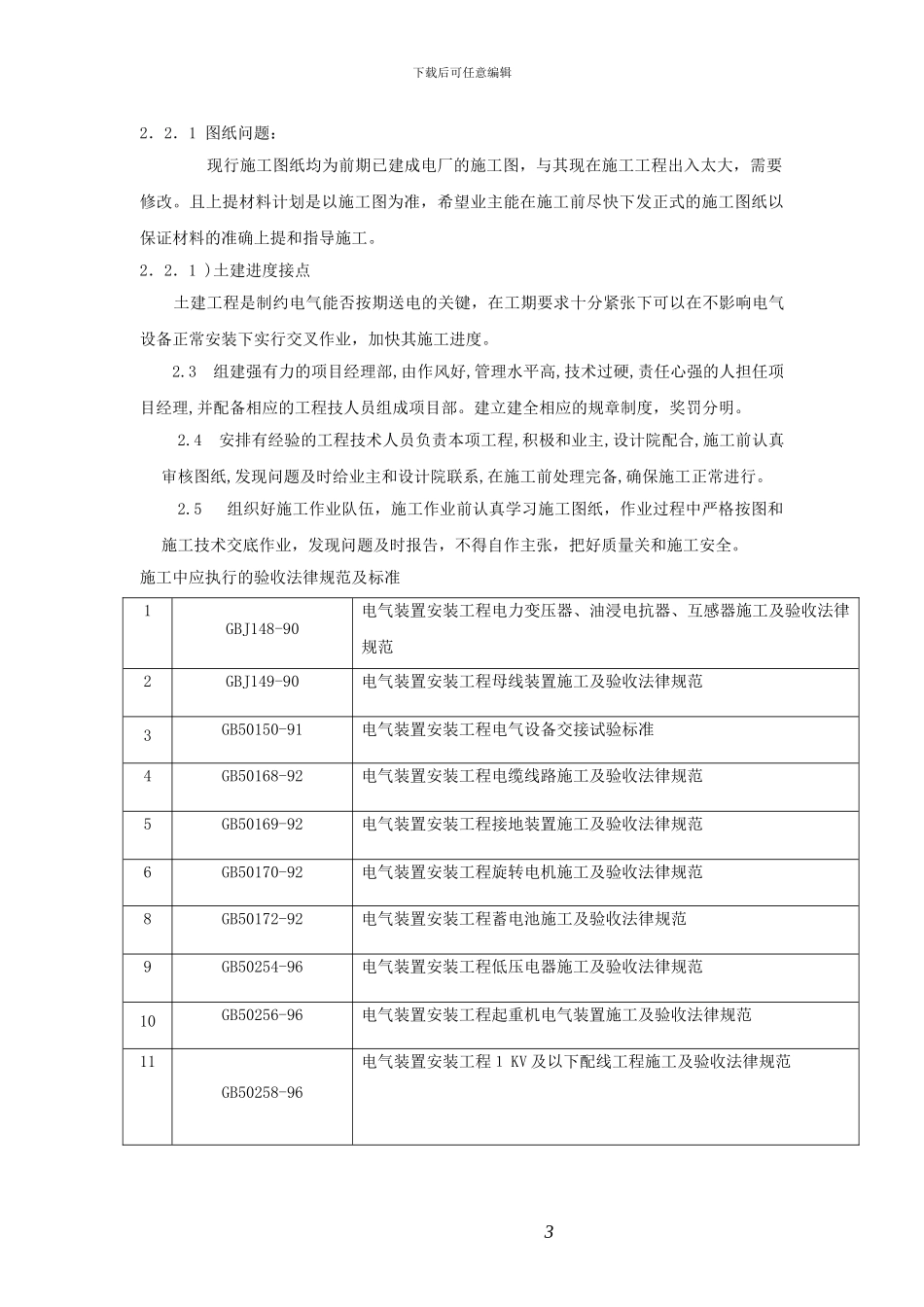

下载后可任意编辑110Kv 开关站、总配及附属装置电气工程编制依据及说明 根据山东魏桥热电有限公司《110KV 配电装置及附属工程施工招标文件》的要求和部分原邹平第三热电厂工程设计图纸及我公司多年的电气安装经验， 1.1 编制依据(1)山东魏桥热电有限公司《110KV 配电装置及附属工程施工招标文件》。(2) 原邹平第三热电厂工程设计图纸。(3)建筑工业部颁布的现行工程建设施工标准、规程、法律规范和验评标准。(5)原电力工业部《施工组织设计导则》(6)原电力工业部《电力建设施工及验收技术法律规范》 (电气篇)(7)原电力工业部《电力建设安全施工管理规定》1.2 编制说明本安装施工组织总设计是依据上述现有资料和我公司建设同类工程的经验编制的，如有与本工程实际情况不一致的地方，我们将随时对施工组织总设计进行修改和补充，以达到切实指导施工的目的。工程概况山东魏桥铝电粉煤灰综合利用三期电气工程由：110KV 开关站及主控楼、110/10KV 总降压站及全厂电缆敷设、附属工程（生产循环水、蒸发循环水、储水池及加压泵房）内电气工程几部分组成。工程特点(1)施工技术、质量要求高(2)工程量较大，专业齐全(3)工程施工周期短(4)大型设备安装较多工期和质量目标工期目标：控制总工期为 3 个日历月天数。质量目标：一次交验合格率 100%，优良率 90%，确保工程质量优良。 1下载后可任意编辑第一部分：110 开关站、110/10KV 总降站工程1 工程概况及施工内容1.1 工程概况本工程中 110KV 开关站采纳 3 回路电源进线、动力变 4 回路，经 4 台容量为 50MVA 主变到 2 个 110/10KV 总降压站。每个降压站均通过两台 50MVA 变压器采纳两路电源进线。10KV开关柜由 12 个馈出回路，8 个备用回路及进线回路等 25 回路组成即 KYN-28 型号的 25 个10KV 高压柜组成。变压器致 110/10KV 总降压站进线柜采纳 10KV，4000A 封闭式母线连接。 本工程主变压器为 SFZ9-50000kVA 110/10.5 国产节能型三相双卷有载调压变压器；110KV 母线断路器采纳 LW35-126 3150A 40kA 型六氟化硫断路器；10KV 母线主变进线和分断 断 路 器 为 ZN63A-12/T3150A,31.5kA 真 空 手 车 开 关 ； 出 线 断 路 器 为 ZN63A-12/T1250A,31.5kA 真空手车开关。1.2 电气安装工程量 有载调压主变压器: SFZ9-50000kVA 110/10.5 4 台变压器中性点接地装置: 4 套110KV 屋内配电装置: 1 套10KV 高压...
