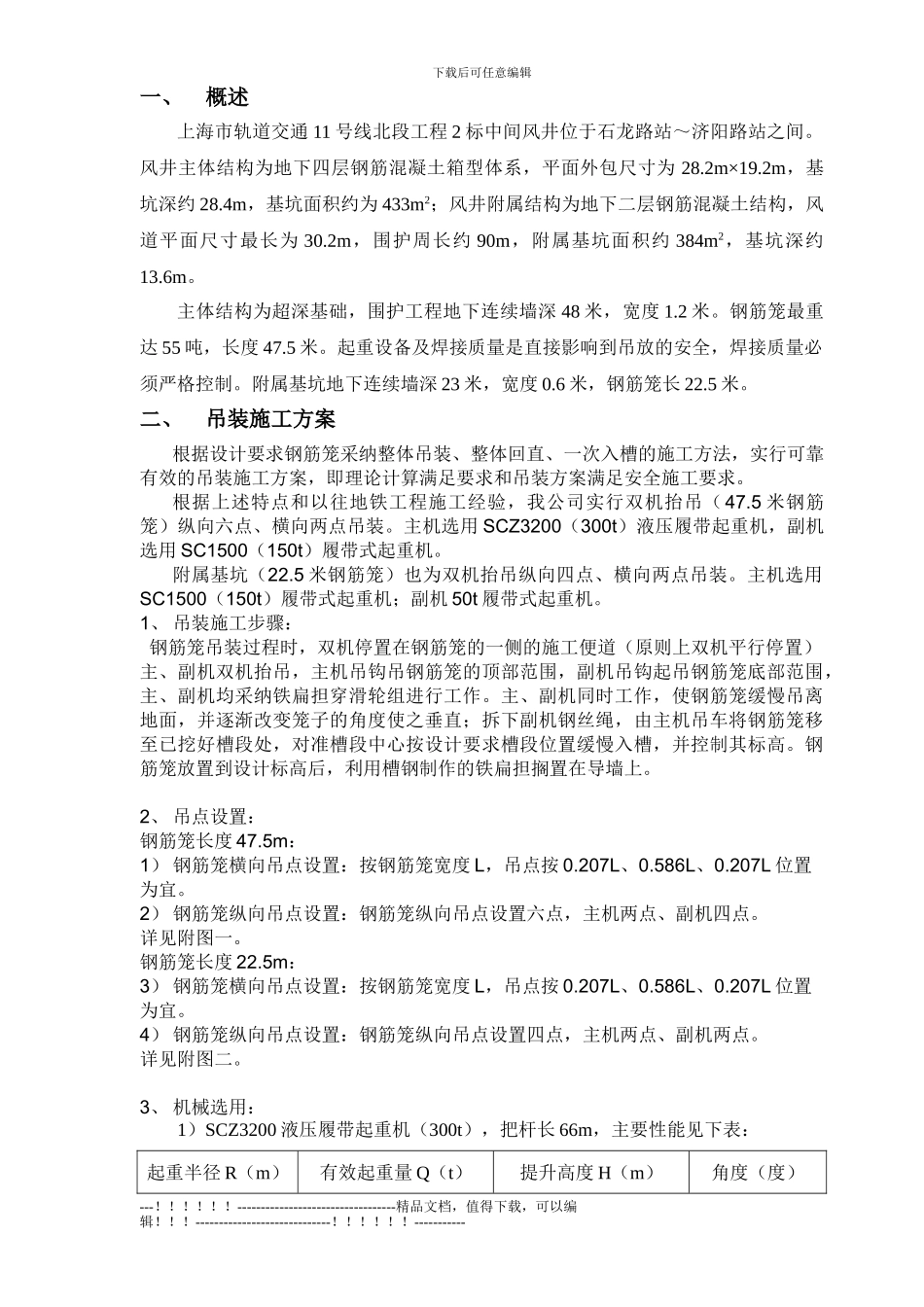

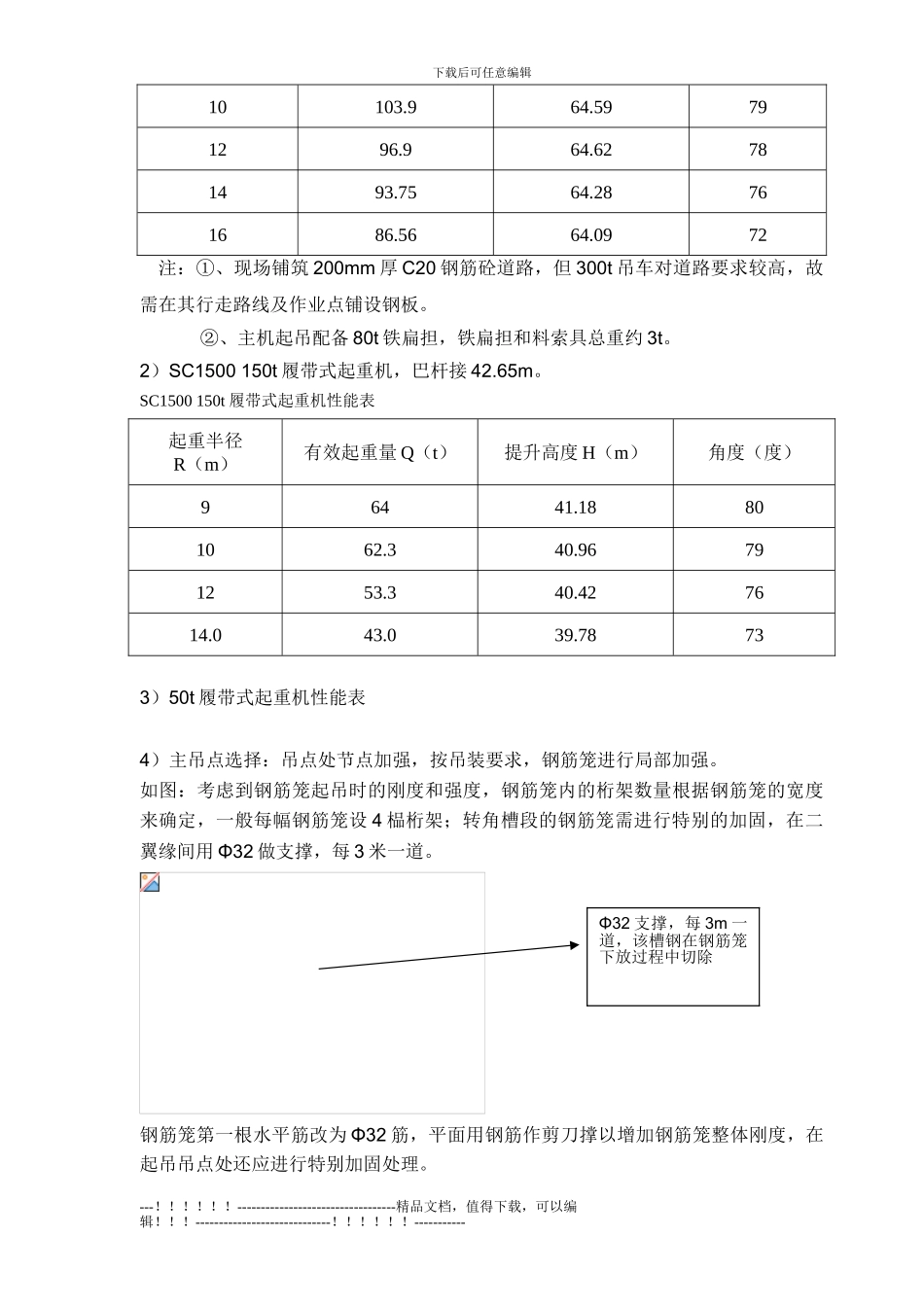

下载后可任意编辑一、概述上海市轨道交通 11 号线北段工程 2 标中间风井位于石龙路站~济阳路站之间。风井主体结构为地下四层钢筋混凝土箱型体系,平面外包尺寸为 28.2m×19.2m,基坑深约 28.4m,基坑面积约为 433m2;风井附属结构为地下二层钢筋混凝土结构,风道平面尺寸最长为 30.2m,围护周长约 90m,附属基坑面积约 384m2,基坑深约13.6m。主体结构为超深基础,围护工程地下连续墙深 48 米,宽度 1.2 米。钢筋笼最重达 55 吨,长度 47.5 米。起重设备及焊接质量是直接影响到吊放的安全,焊接质量必须严格控制。附属基坑地下连续墙深 23 米,宽度 0.6 米,钢筋笼长 22.5 米。二、吊装施工方案根据设计要求钢筋笼采纳整体吊装、整体回直、一次入槽的施工方法,实行可靠有效的吊装施工方案,即理论计算满足要求和吊装方案满足安全施工要求。根据上述特点和以往地铁工程施工经验,我公司实行双机抬吊(47.5 米钢筋笼)纵向六点、横向两点吊装。主机选用 SCZ3200(300t)液压履带起重机,副机选用 SC1500(150t)履带式起重机。附属基坑(22.5 米钢筋笼)也为双机抬吊纵向四点、横向两点吊装。主机选用SC1500(150t)履带式起重机;副机 50t 履带式起重机。1、 吊装施工步骤: 钢筋笼吊装过程时,双机停置在钢筋笼的一侧的施工便道(原则上双机平行停置)主、副机双机抬吊,主机吊钩吊钢筋笼的顶部范围,副机吊钩起吊钢筋笼底部范围,主、副机均采纳铁扁担穿滑轮组进行工作。主、副机同时工作,使钢筋笼缓慢吊离地面,并逐渐改变笼子的角度使之垂直;拆下副机钢丝绳,由主机吊车将钢筋笼移至已挖好槽段处,对准槽段中心按设计要求槽段位置缓慢入槽,并控制其标高。钢筋笼放置到设计标高后,利用槽钢制作的铁扁担搁置在导墙上。2、 吊点设置:钢筋笼长度 47.5m:1) 钢筋笼横向吊点设置:按钢筋笼宽度 L,吊点按 0.207L、0.586L、0.207L 位置为宜。2) 钢筋笼纵向吊点设置:钢筋笼纵向吊点设置六点,主机两点、副机四点。详见附图一。钢筋笼长度 22.5m:3) 钢筋笼横向吊点设置:按钢筋笼宽度 L,吊点按 0.207L、0.586L、0.207L 位置为宜。4) 钢筋笼纵向吊点设置:钢筋笼纵向吊点设置四点,主机两点、副机两点。详见附图二。3、 机械选用:1)SCZ3200 液压履带起重机(300t),把杆长 66m,主要性能见下表:起重半径 R(m)有效起重量 Q(t)提升高度 H(m)角度(度)---!!!!!!---------...
