2024年BIM实施方案VIP免费

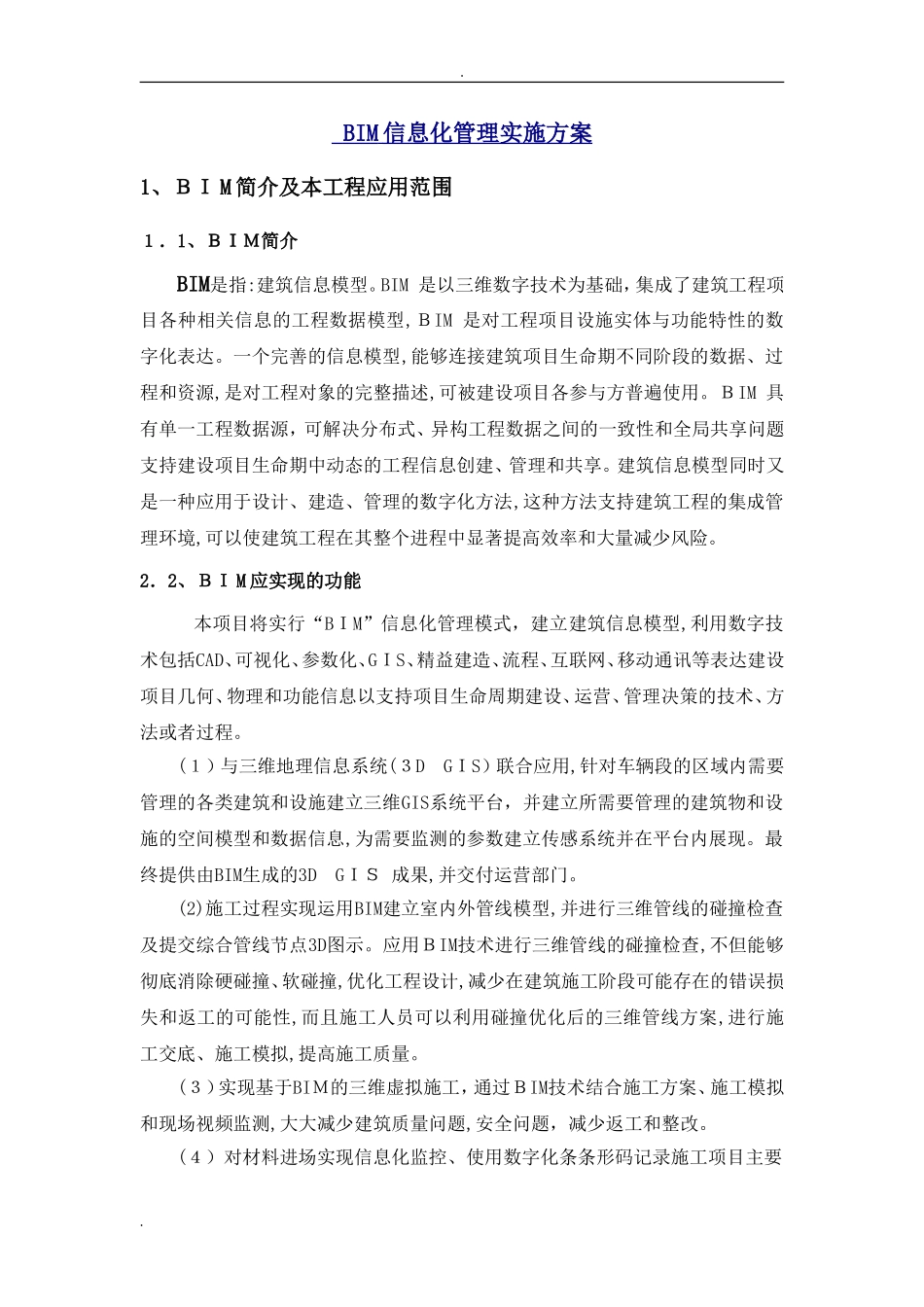

.BIM信息化管理实施方案1、ＢＩM简介及本工程应用范围１．1、ＢＩＭ简介BIM是指:建筑信息模型。BIM是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型,ＢIM是对工程项目设施实体与功能特性的数字化表达。一个完善的信息模型,能够连接建筑项目生命期不同阶段的数据、过程和资源,是对工程对象的完整描述,可被建设项目各参与方普遍使用。ＢIM具有单一工程数据源，可解决分布式、异构工程数据之间的一致性和全局共享问题支持建设项目生命期中动态的工程信息创建、管理和共享。建筑信息模型同时又是一种应用于设计、建造、管理的数字化方法,这种方法支持建筑工程的集成管理环境,可以使建筑工程在其整个进程中显著提高效率和大量减少风险。2．2、ＢＩM应实现的功能本项目将实行“BＩM”信息化管理模式，建立建筑信息模型,利用数字技术包括CAD、可视化、参数化、GＩS、精益建造、流程、互联网、移动通讯等表达建设项目几何、物理和功能信息以支持项目生命周期建设、运营、管理决策的技术、方法或者过程。(１）与三维地理信息系统(３DGＩS）联合应用,针对车辆段的区域内需要管理的各类建筑和设施建立三维GIS系统平台，并建立所需要管理的建筑物和设施的空间模型和数据信息,为需要监测的参数建立传感系统并在平台内展现。最终提供由BIM生成的3DGＩＳ成果,并交付运营部门。(2)施工过程实现运用BIM建立室内外管线模型,并进行三维管线的碰撞检查及提交综合管线节点3D图示。应用ＢIM技术进行三维管线的碰撞检查,不但能够彻底消除硬碰撞、软碰撞,优化工程设计,减少在建筑施工阶段可能存在的错误损失和返工的可能性,而且施工人员可以利用碰撞优化后的三维管线方案,进行施工交底、施工模拟,提高施工质量。(３）实现基于BIＭ的三维虚拟施工，通过ＢIM技术结合施工方案、施工模拟和现场视频监测,大大减少建筑质量问题,安全问题，减少返工和整改。(４）对材料进场实现信息化监控、使用数字化条条形码记录施工项目主要..材料的进出场情况，并在BＩM系统上实时显示。(５）基于BＩＭ模型的文档管理,将文档等通过手工操作和BＩM模型中相应部位进行链接。对文档的搜索、查阅、定位功能,并且所有操作在基于四维BIM可视化模型的界面中，充分提高数据检索的直观性，提高相关资料的利用率。当施工结束后，自动形成的完整的信息数据库，为工程管理人员提供快速查询定位。文档内容可包括：勘察报告、设计图纸、设计变更会议记录、施工声像及照片、签证和技术核定单设备相关信息、各种施工记录其他建筑技术和造价资料相关信息所有信息化数据实现云存储，分级按权限共享2、ＢIM组织管理机构为更好的在本项目实施“ＢIM”信息化管理模式,建立建筑信息模型，成立专门的ＢIM管理团队，由公司副总担任总监,公司总工程师担任副总监。项目经理担任BＩM的负责人,其他相关专业人员由公司各专业骨干担任。同时聘任专业的ＢIＭ咨询顾问团队协助操作，以确保BＩM的良好运行。BＩM管理任务表团队角色适合人选责任项目总监公司副总监督、检查项目执行进展项目副总监公司总工负责辅助项目总监对项目监督和组织落实,实施方案审核,相关工作总牵头项目总负责项目经理负责项目的管理、协调、统筹、审批、资源调配。负责项目部内部的培训组织、考核、评审。项目负责项目总工负责辅助项目经理进行项目的执行、操作、协调、管理和具体条线的指导；土建专业负责人（技术/经济）需各1名土建技术负责／土建预算员负责提供并确认土建预算ＢＩＭ模型、施工BIM模型建立、维护、共享、管理相关的施工图纸（含电子版图纸)、图纸设计变更、签证单、技术核定单、工程联系单、施工方案、建模需求、土建工程资料等全部资料内容；负责审核、确认鲁班两套ＢIＭ模型及数据。配合BIM技术总负责确定项目进度和相关技术要求补充内容;负责土建专业各相关工作协调、配合。钢筋专业负责人(技钢筋技术负责/钢负责提供并确认钢筋BIM模型建立、维护、共享、管理相关的施工图纸（含电子版图纸)、图纸设计变更、签证单、技术核定单、..术/经济)需各1名筋翻样员工程联系单、施工方案、建模需求等全部资料;负责审核、确认鲁班ＢＩＭ模型及数据。配...
