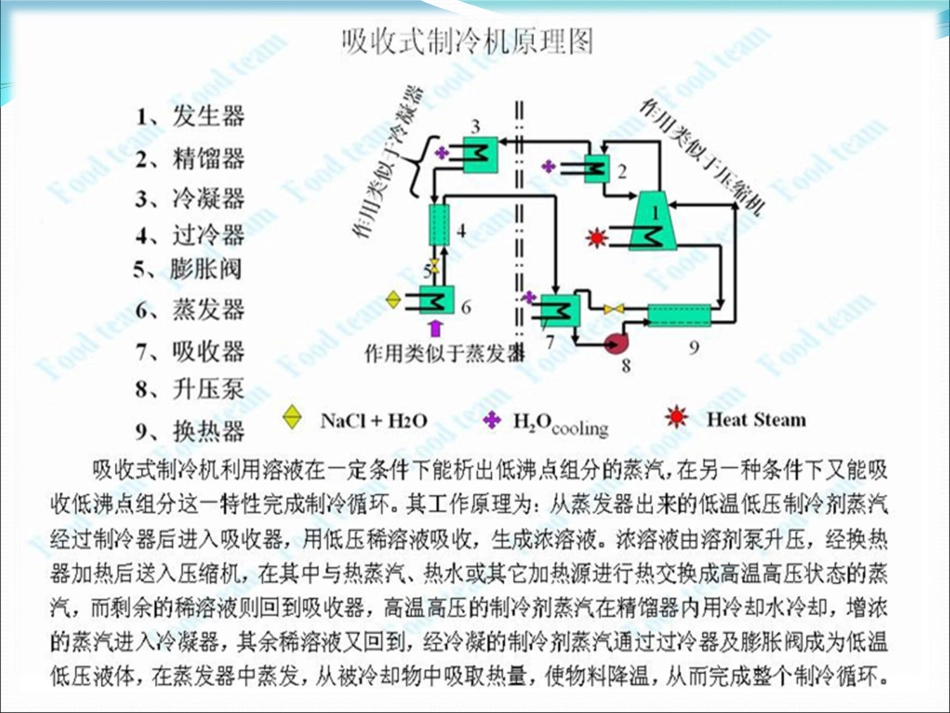

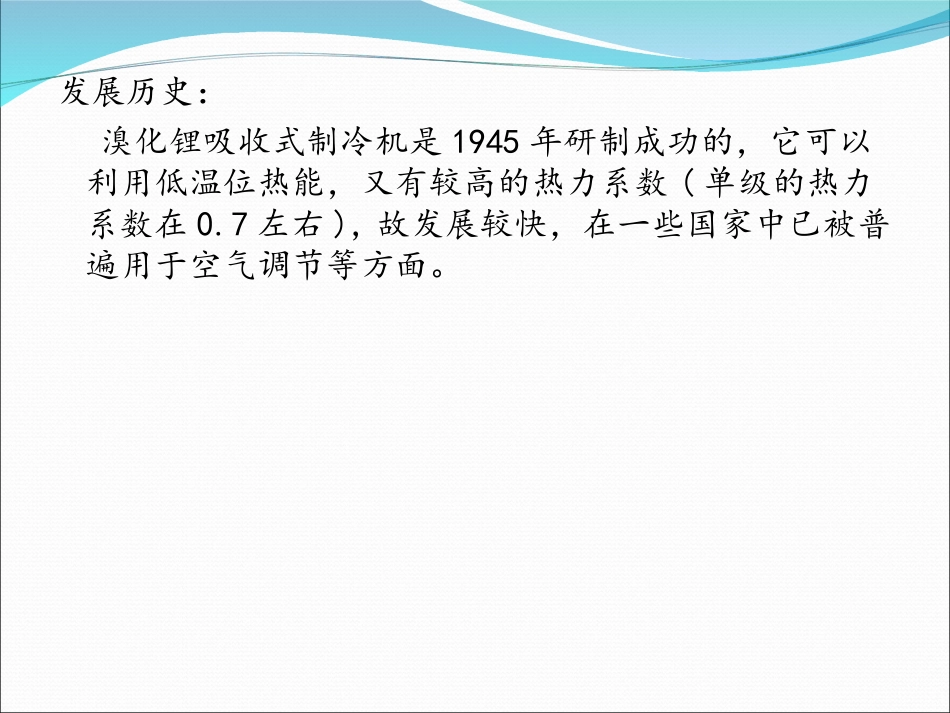

溴化锂吸收式制冷机发展历史:溴化锂吸收式制冷机是1945年研制成功的,它可以利用低温位热能,又有较高的热力系数(单级的热力系数在0.7左右),故发展较快,在一些国家中已被普遍用于空气调节等方面。溴化锂吸收式制冷机原理工作原理1)原理:溶液中水蒸气分压力很低,具有吸收纯水的水蒸气的能力。使纯水蒸发吸热。为使吸热连续进行,设置发生器、冷凝器、蒸发器、吸收器、节流阀、溶液泵、溶液热交换器等设备组成溴化锂吸收式制冷机。图:吸收制冷的原理溴化锂水溶液的理化性质1.无色、咸味、无毒。2.溶解度(质量浓度)随温度降低而降低。不宜超过66%,防止结晶。3.水蒸气分压力(=溶液蒸气总压力)很低。①具有吸收温度比它低的水蒸气的能力;同温度下,溶液蒸气分压力远低于纯水饱和蒸汽压。②溶液中的蒸气处于过热状态。同压力下,溶液蒸气温度高于纯水饱和温度。4.密度大于水。5.比热容小,热力系数大。6.粘度大,表面张力大。7.导热系数随浓度增大而降低;随温度升高而增加。对黑色金属和紫铜等材料腐蚀性强烈。溴化锂吸收式制冷机的系统A-发生器B-冷凝器C,F-节流阀D-蒸发器E-吸收器G-溶液热交换器H-泵3)设备的作用①发生器:加热使稀溶液中的水蒸发变为浓溶液。②冷凝器:冷却使水蒸气冷凝为纯水。③节流阀:降压,使水在低压下蒸发。④蒸发器:纯水蒸发吸热制冷。⑤吸收器:浓溶液吸收水分使蒸发器的水蒸发。其中设置冷却水管用于吸收吸收热。⑥溶液泵:提升溶液压力,使水蒸气能在常温下凝结。⑦溶液热交换器:使出发生器的浓溶液冷却,出吸收器的稀溶液加热,有效利用能量。冷凝器与发生器在一容器中,蒸发器与吸收器在一容器中。避免连接管路过粗。4)工作过程①发生器水蒸气→冷凝器冷凝成水→U型管节流→蒸发器制冷②发生器浓溶液→节流降压→吸收器吸收水蒸气→泵升压→发生器(压缩机的功能)溴化锂吸收式制冷机的特点优点1.水为制冷剂,有利于环保;2.能源利用范围广;3.对安装基础的要求低,机组运行安静4.结构简单,制造方便;5.制冷机在真空状态下运行,安全可靠6.易于实现自动化7.制冷量调节范围广缺点1.腐蚀性强,气密性要求高2.对外排热量大3.热力系数较低4.溴化锂价格贵溴化锂吸收式制冷机的分类1.按用途分:1)冷水机组2)冷热水机组3)热泵机组2.按驱动热源分:1)蒸汽型2)直燃型3)热水型3.按驱动热源的利用方式分:1)单效2)双效3)多效单效制冷机使用能源广泛,可以采用各种工业余热,废热,因此在钢铁、轻工、纺织、化工等企业中应用前景广泛。也可以采用地热、太阳能等作为驱动热源,在能源的综合利用和梯级利用方面有着显著的优势。而且具有负荷及热源自动跟踪功能,确保机组处于最佳运行状态。单效制冷机的驱动热源为低品位热源,其COP(CoefficientOfPerformance,即能量与热量之间的转换比率,简称能效比)在0.5-0.7.远大直燃机或蒸汽双效制冷机,其COP在1.31以上。1)蒸汽型双效溴化锂吸收式制冷机并联系统流程1-高压发生器泵2-高温换热器3-吸收器4-蒸发器5-高压发生器6-冷凝器7-低压发生器8、12-引射器9-冷剂水泵10-凝水换热器11-低温换热器13-溶液泵2)直燃型溴化锂余热制冷技术应用基于单效溴化锂吸收式制冷机的汽车余热用除霜与供暖装置应用:溴化锂式中央空调收式制冷技术已经有200多年的发展历史,自从1950年溴化锂制冷机组第一次进入工业应用开始,其在余热资源丰富的工业部门得到了广泛的应用。与采用传统电力空调制冷相比,吸收式制冷技术可以充分利用各种余热、废热资源,达到节能降耗的目的,且可降低环境污染。1987年,国务院《关于进一步加强节约用电的若干规定》中明确规定“有热源的大面积空调单位,装设溴化锂吸收式制冷装置”目前,我国溴冷机冷水机组的水平已达到国际先进水平,生产能力达到10000台/年,实际生产3500台/年,与日本相当,名列世界前茅。我国已成为溴冷机的生产、使用大国。溴冷机发展至今,技术日益完善,机组向节约能耗、降低温室效应、小型化、轻量化、美观化、智能化方向发展。可以说,五六十年代溴冷机的发展中心在美国,七八十年代溴冷机的发展中心在日本,而到了九十年代,中国已成...
