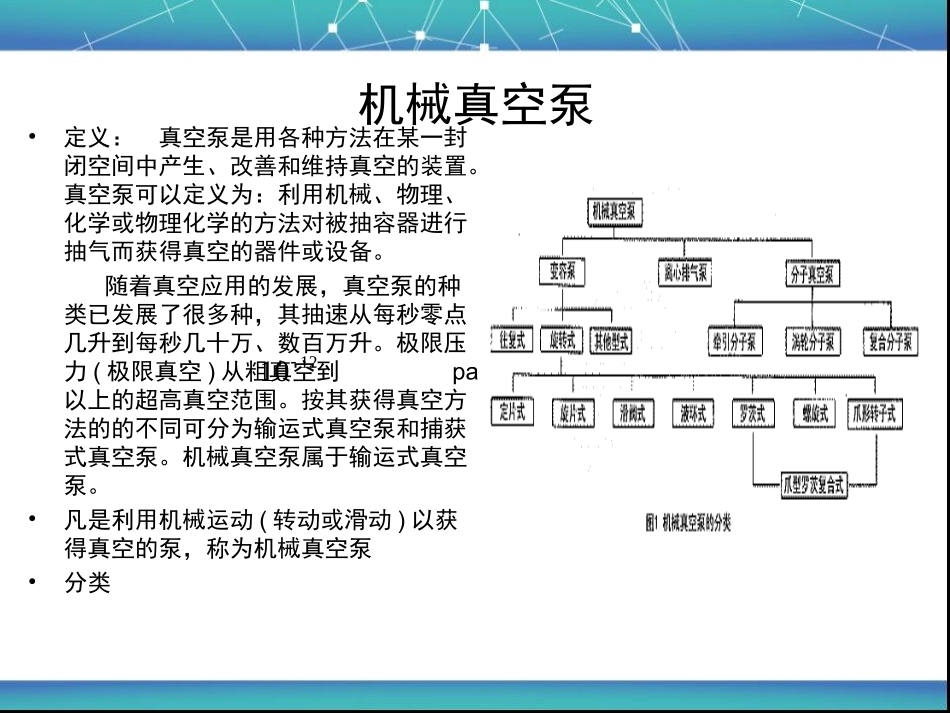

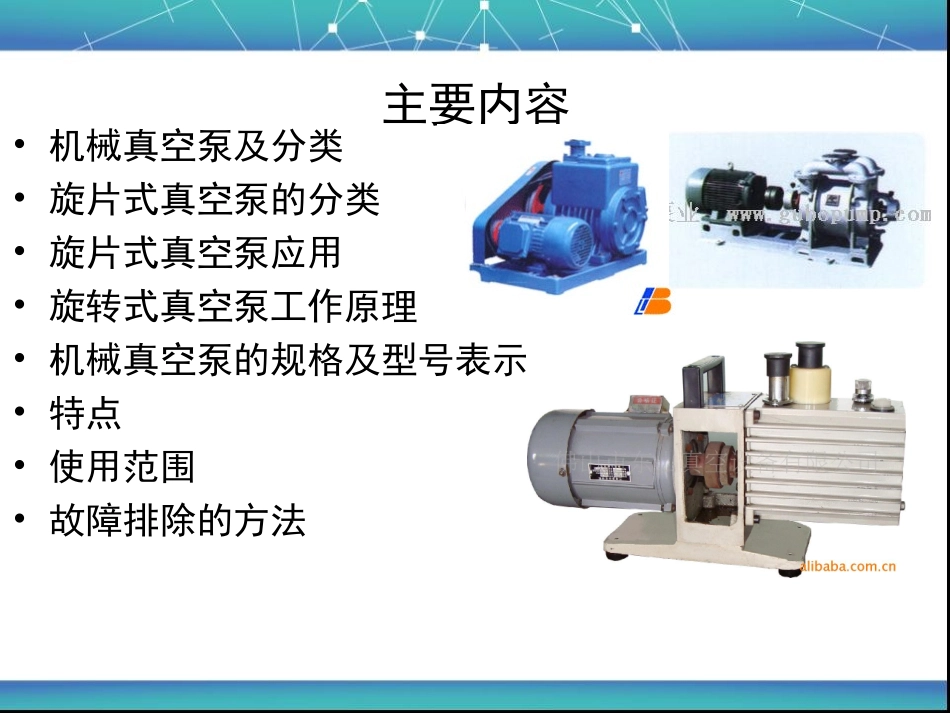

旋转真空泵报告人：姜士胜吴凤霞樊学萍主要内容•机械真空泵及分类•旋片式真空泵的分类•旋片式真空泵应用•旋转式真空泵工作原理•机械真空泵的规格及型号表示法•特点•使用范围•故障排除的方法机械真空泵•定义：真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。极限压力(极限真空)从粗真空到pa以上的超高真空范围。按其获得真空方法的的不同可分为输运式真空泵和捕获式真空泵。机械真空泵属于输运式真空泵。•凡是利用机械运动(转动或滑动)以获得真空的泵，称为机械真空泵•分类1210旋片式真空泵的分类利用泵腔内转子部件的旋转运动将气体吸入、压缩并排出。它大致有如下几种分类：•1)油封式真空泵它是利用真空泵油密封泵内各运动部件之间的间隙，减少泵内有害空间的一种旋转变容真空泵。这种泵通常带有气镇装置。它主要包括旋片式真空泵、定片式真空泵、滑阀式真空泵、余摆线真空泵等。•2)液环真空泵将带有多叶片的转子偏心装在泵壳内。当它旋转时，把工作液体抛向泵壳形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的几个小的旋转变容吸排气腔。工作液体通常为水或油，所以亦称为水环式真空泵或油环式真空泵。•3)干式真空泵它是一种泵内不用油类(或液体)密封的变容真空泵。由于干式真空泵泵腔内不需要工作液体，因此，适用于半导体行业、化学工业、制药工业及食品行业等需要无油清洁真空环境的工艺场合。•4)罗茨真空泵泵内装有两个相反方向同步旋转的双叶形或多叶形的转子。转子间、转子同泵壳内壁之间均保持一定的间隙。应用旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。其工作压强范围为101325－1.33×（Pa）属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。1210结构和原理•旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。•两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，当转子按箭头方向旋转时，与吸气口相通的空间A的容积是逐渐增大的，正处于吸气过程。而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。居中的空间B的容积也是逐渐减小的，正处于压缩过程。由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。由泵的连续运转，达到连续抽气的目的。如果排出的气体通过气道而转入另一级（低真空级），由低真空级抽走，再经低真空级压缩后排至大气中，即组成了双级泵。这时总的压缩比由两级来负担，因而提高了极限真空度。旋转式真空泵工作原理：1.液环真空泵工作原理：液环真空泵常用的有水环真空泵和纳西泵。它主要用于抽吸气体，特别在抽吸腐蚀性气体时更为常用。在泵体中装在适量的水作为工作液。当叶轮顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮壳相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮壳与水环这间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部零度为起点...
