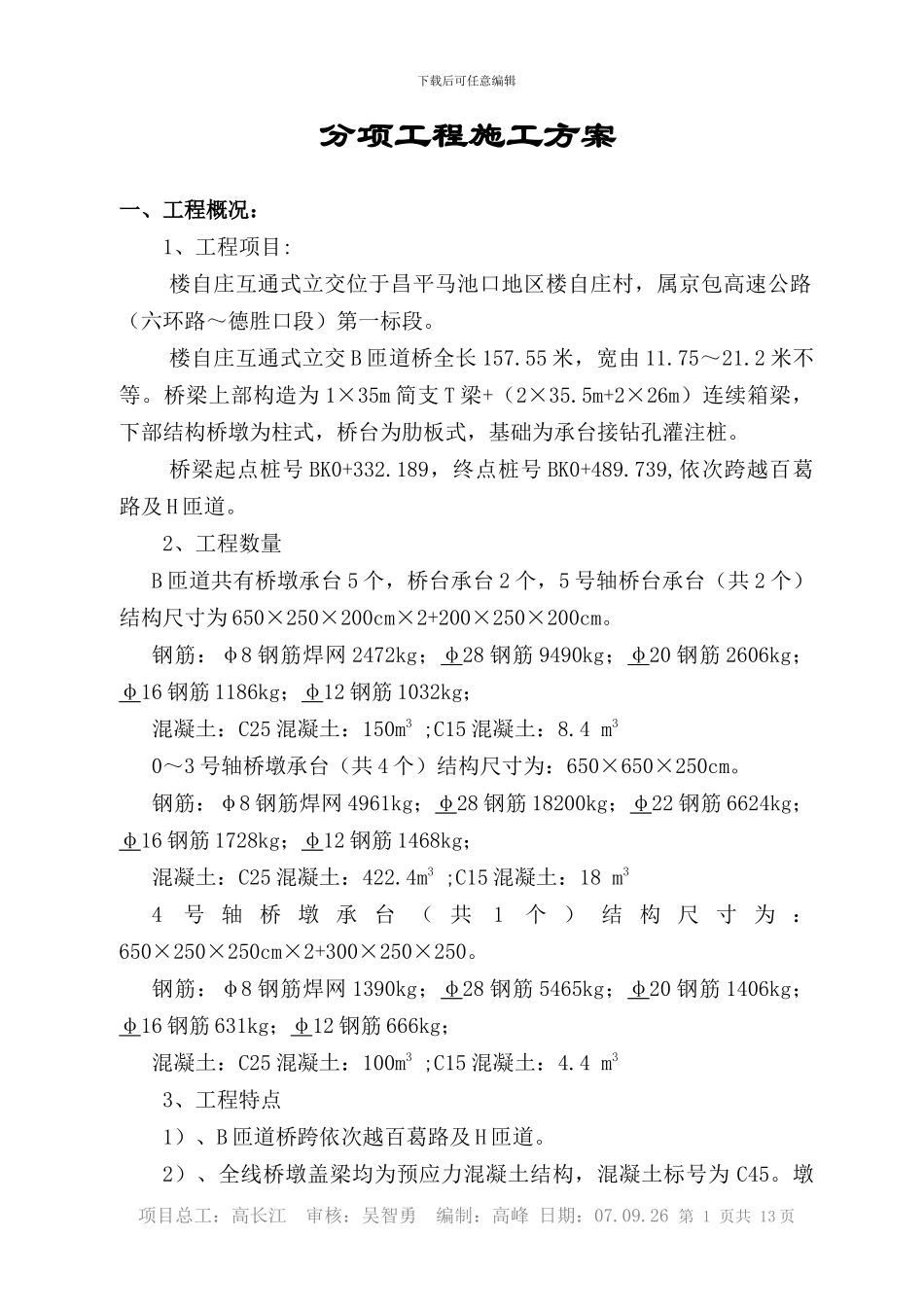

下载后可任意编辑分项工程施工方案一、工程概况：1、工程项目:楼自庄互通式立交位于昌平马池口地区楼自庄村，属京包高速公路（六环路～德胜口段）第一标段。楼自庄互通式立交 B 匝道桥全长 157.55 米，宽由 11.75～21.2 米不等。桥梁上部构造为 1×35m 简支 T 梁+（2×35.5m+2×26m）连续箱梁，下部结构桥墩为柱式，桥台为肋板式，基础为承台接钻孔灌注桩。桥梁起点桩号 BK0+332.189，终点桩号 BK0+489.739,依次跨越百葛路及 H 匝道。2、工程数量B 匝道共有桥墩承台 5 个，桥台承台 2 个，5 号轴桥台承台（共 2 个）结构尺寸为 650×250×200cm×2+200×250×200cm。钢筋：φ8 钢筋焊网 2472kg；φ28 钢筋 9490kg；φ20 钢筋 2606kg；φ16 钢筋 1186kg；φ12 钢筋 1032kg；混凝土：C25 混凝土：150m3 ;C15 混凝土：8.4 m30～3 号轴桥墩承台（共 4 个）结构尺寸为：650×650×250cm。钢筋：φ8 钢筋焊网 4961kg；φ28 钢筋 18200kg；φ22 钢筋 6624kg；φ16 钢筋 1728kg；φ12 钢筋 1468kg；混凝土：C25 混凝土：422.4m3 ;C15 混凝土：18 m34号 轴 桥 墩 承 台 （ 共1个 ） 结 构 尺 寸 为 ：650×250×250cm×2+300×250×250。钢筋：φ8 钢筋焊网 1390kg；φ28 钢筋 5465kg；φ20 钢筋 1406kg；φ16 钢筋 631kg；φ12 钢筋 666kg；混凝土：C25 混凝土：100m3 ;C15 混凝土：4.4 m33、工程特点1）、B 匝道桥跨依次越百葛路及 H 匝道。2）、全线桥墩盖梁均为预应力混凝土结构，混凝土标号为 C45。墩项目总工：高长江 审核：吴智勇 编制：高峰 日期：07.09.26 第 1 页共 13 页下载后可任意编辑柱混凝土标号 C40，承台及桩基混凝土标号均为 C25。3）、桥台为肋板式，基础为承台接钻孔灌注桩，盖梁为普通钢筋混凝土结构，混凝土标号为 C30。肋板混凝土标号 C30，承台及桩基混凝土标号均为 C25。4、工期要求承台的施工时间为 2024 年 10 月 1 日至 2024 年 10 月 25 日。二、准备工作1、施工组织机构：本分项工程施工负责人：刘国良；现场负责人：邢满红；技术质量负责人：吴智勇；安全生产负责人：潘燕生。由桥梁专业施工队伍进行具体施工工作。附件一：分项工程施工现场组织机构图2、施工部署及现场平面布置：1）施工现场平面布置附件二：施工现场平面布置图2）计划安排附件三：分项工程进度计划横条图3）临时用电：工程用电拟与当地...
