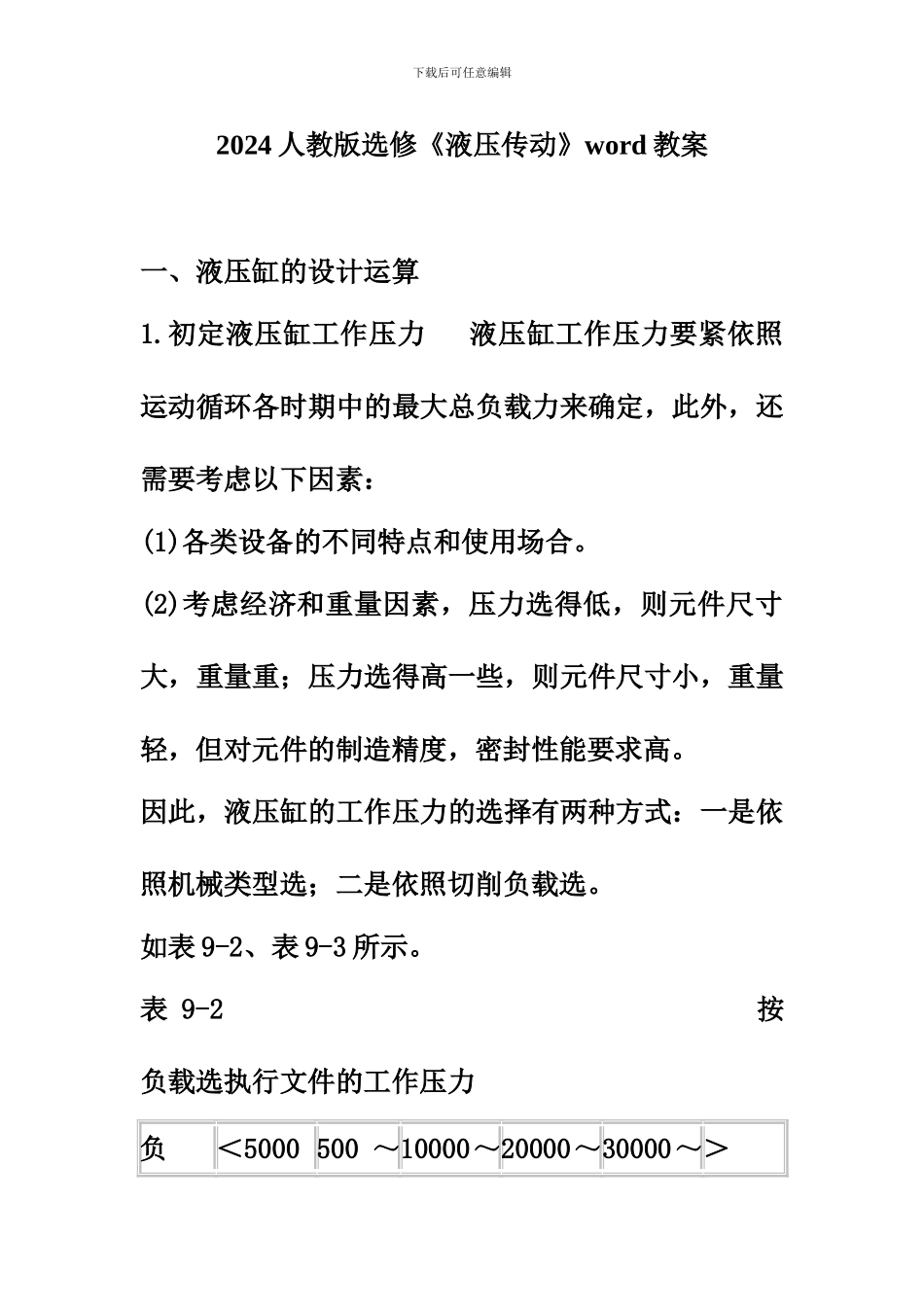

2024人教版选修《液压传动》word教案_第1页
1/26
2024人教版选修《液压传动》word教案_第2页
2/26

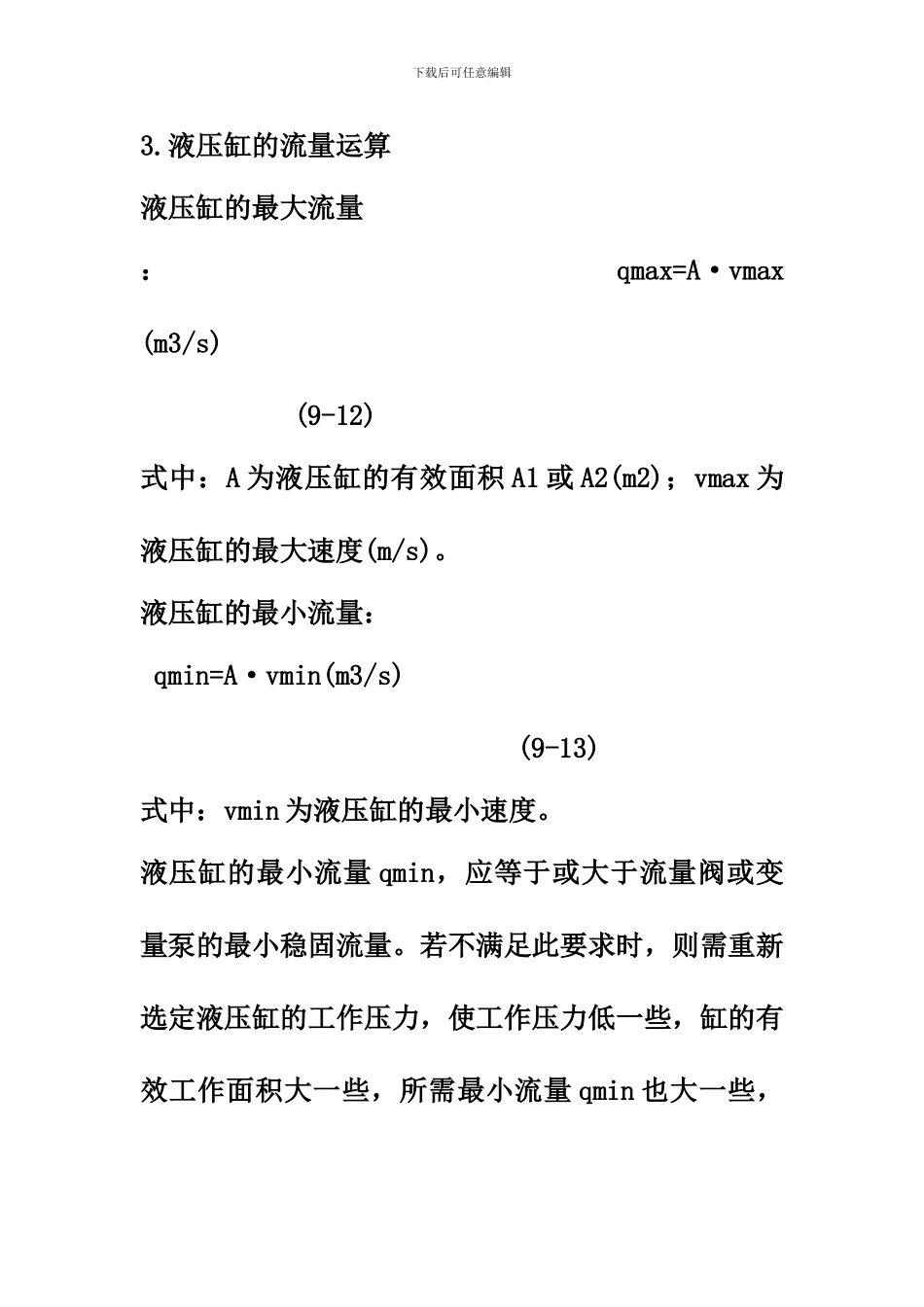

2024人教版选修《液压传动》word教案_第3页
3/26
下载后可任意编辑2024 人教版选修《液压传动》word 教案 一、液压缸的设计运算1.初定液压缸工作压力 液压缸工作压力要紧依照运动循环各时期中的最大总负载力来确定,此外,还需要考虑以下因素:(1)各类设备的不同特点和使用场合。(2)考虑经济和重量因素,压力选得低,则元件尺寸大,重量重;压力选得高一些,则元件尺寸小,重量轻,但对元件的制造精度,密封性能要求高。因此,液压缸的工作压力的选择有两种方式:一是依照机械类型选;二是依照切削负载选。如表 9-2、表 9-3 所示。表 9-2 按负载选执行文件的工作压力负<5000 500 ~10000~20000~30000~>下载后可任意编辑载/N10000 20000300005000050000工 作压力/MPa≤0.8~11.5 ~22.5~3 3~44~5>5表 9-3 按 机 械类型选执行文件的工作压力机 械 类型机 床农 业 机械工 程 机械磨床组合机床龙门刨床拉床工 作 压力/MPaa≤23~5≤88~1010~16 20~322.液压缸要紧尺寸的运算缸的有效面积和活塞杆直径,可依照缸受力的平稳关系具体运算,详见第四章第二节。下载后可任意编辑3.液压缸的流量运算液压缸的最大流量: qmax=A·vmax (m3/s) (9-12)式中:A 为液压缸的有效面积 A1 或 A2(m2);vmax 为液压缸的最大速度(m/s)。液压缸的最小流量: qmin=A·vmin(m3/s) (9-13)式中:vmin 为液压缸的最小速度。液压缸的最小流量 qmin,应等于或大于流量阀或变量泵的最小稳固流量。若不满足此要求时,则需重新选定液压缸的工作压力,使工作压力低一些,缸的有效工作面积大一些,所需最小流量 qmin 也大一些,下载后可任意编辑以满足上述要求。流量阀和变量泵的最小稳固流量,可从产品样本中查到。二、液压马达的设计运算1.运算液压马达排量 液压马达排量依照下式决定:vm=6.28T/Δpm*ηmin(m3/r) (9-14)式中:T 为液压马达的负载力矩(N·m);Δpm 为液压马达进出口压力差(N/m3);ηmin 为液压马达的机械效率,一样齿轮和柱塞马达取 0.9~0.95,叶片马达取 0.8~0.9。2.运算液压马达所需流量液压马达的最大流量:下载后可任意编辑qmax=vm·nmax(m3/s)式中:vm 为液压马达排量(m3/r);nmax 为液压马达的最高转速(r/s)。液压元件的选择一、液压泵的确定与所需功率的运算1.液压泵的确定(1) 确定液压泵的最大工作压力。液压泵所需工作压力的确定,要紧依照液压缸在工作循环各时期所需最大压力 p1,再加上油泵的出油口到缸进油口处总的压力缺失 ΣΔp...
