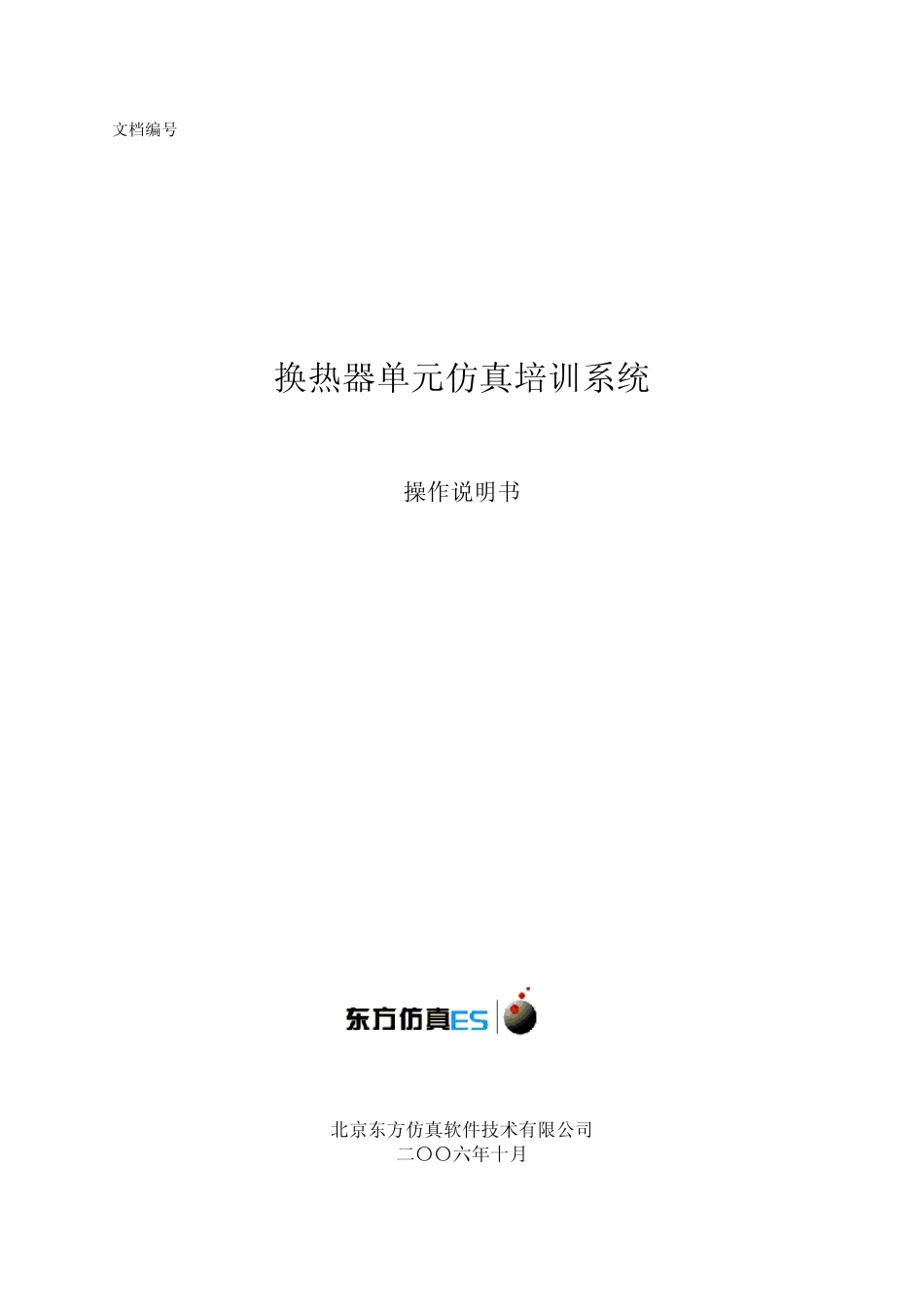

文档编号:TSS_HEAT.DOC 换热器单元仿真培训系统 操作说明书 北京东方仿真软件技术有限公司 二〇〇六年十月 换热器单元仿真培训系统操作说明书 Tel: 86-10-64951832, 64810799 , 64971654 Fax: 86-10-6971664 E-mail: support@besct.com 北京东方仿真软件技术有限公司 网址：http://www.besct.com 1 目 录 一、工艺流程说明 .................................................................. 2 1、工艺说明 ................................................................. 2 2、本单元复杂控制方案说明 ................................................... 2 3、设备一览 ................................................................. 3 二、换热器单元操作规程 ............................................................ 3 1、开车操作规程 ............................................................. 3 2、正常操作规程 ............................................................. 4 3.停车操作规程 .............................................................. 4 4、仪表及报警一览表 ......................................................... 6 三、事故设置一览 .................................................................. 7 四、仿真界面 ...................................................................... 8 附：思考题 ....................................................................... 10 换热器单元仿真培训系统操作说明书 Tel: 86-10-64951832, 64810799 , 64971654 Fax: 86-10-6971664 E-mail: support@besct.com 北京东方仿真软件技术有限公司 网址：http://www.besct.com 2 一、工艺流程说明 1、工艺说明 换热器是进行热交换操作的通用工艺设备，广泛应用于化工、石油、石油化工、动力、冶金等工业部门，特别是在石油炼制和化学加工装置中，占有重要地位。换热器的操作技术培训在整个操作培训中尤为重要。 本单元设计采用管壳式换热器。来自界外的92℃冷物流（沸点:198.25℃）由泵P101A/B送至换热器E101的壳程被流经管程的热物流加热至 145℃,并有20%被汽化。冷物流流量由流量控制器FIC101控制,正常流量为12000kg/h。来自另一设备的225℃热物流经泵P102A/B送至换热器E101与注经壳程的...
