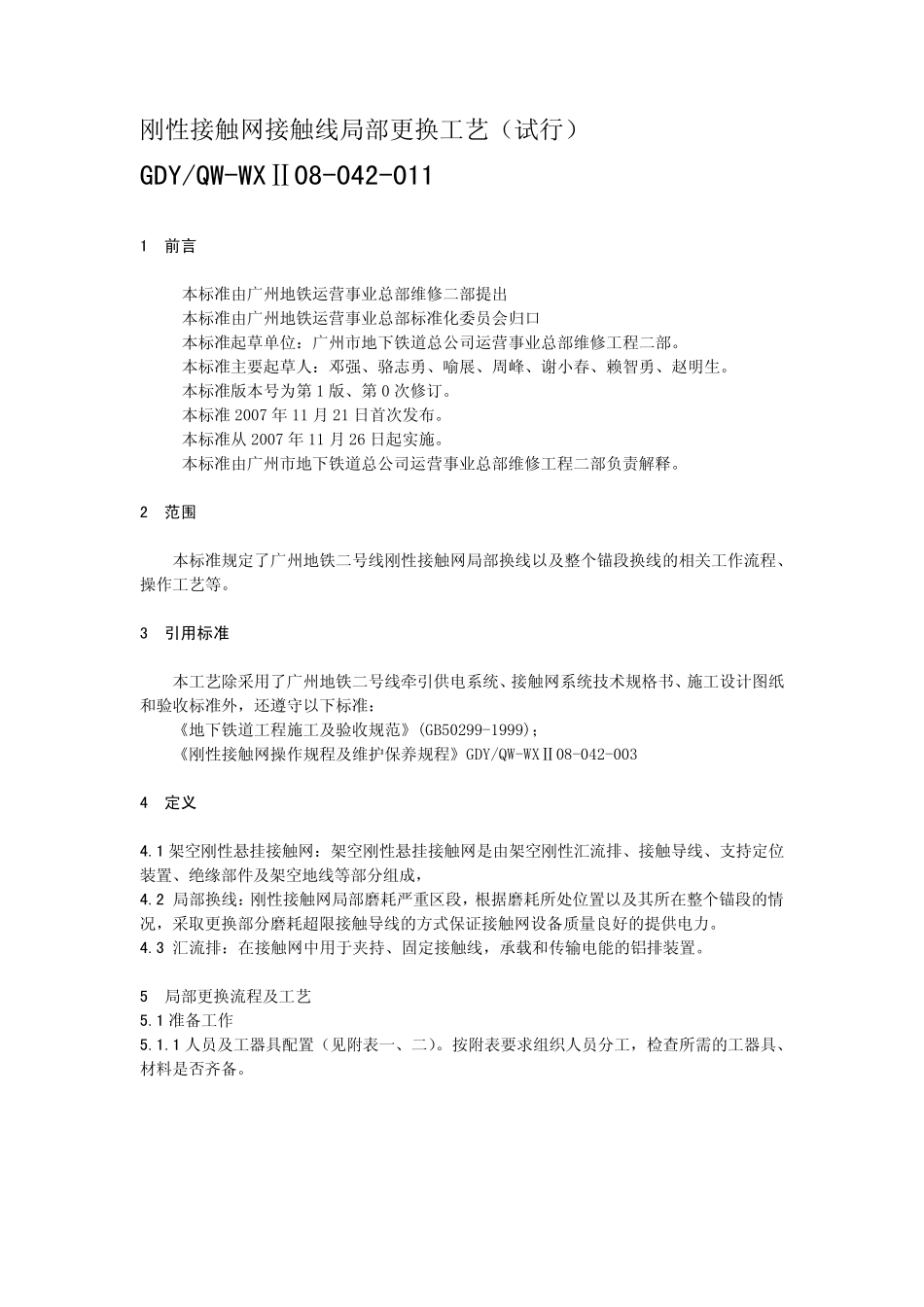

刚 性 接 触 网 接 触 线 局 部 更 换 工 艺 （ 试 行 ） GDY/QW-WXⅡ08-042-011 1 前言 本 标 准 由 广 州 地 铁 运 营 事 业 总 部 维 修 二 部 提 出 本 标 准 由 广 州 地 铁 运 营 事 业 总 部 标 准 化 委 员 会 归 口 本 标 准 起 草 单 位 ： 广 州 市 地 下 铁 道 总 公 司 运 营 事 业 总 部 维 修 工 程 二 部 。 本 标 准 主 要 起 草 人 ： 邓 强 、 骆 志 勇 、 喻 展 、 周 峰 、 谢 小 春 、 赖 智 勇 、 赵 明 生 。 本 标 准 版 本 号 为 第 1 版 、 第 0 次 修 订 。 本 标 准 2007 年 11 月 21 日 首 次 发 布 。 本 标 准 从 2007 年 11 月 26 日 起 实 施 。 本 标 准 由 广 州 市 地 下 铁 道 总 公 司 运 营 事 业 总 部 维 修 工 程 二 部 负 责 解 释 。 2 范围 本 标 准 规 定 了 广 州 地 铁 二 号 线 刚 性 接 触 网 局 部 换 线 以 及 整 个 锚 段 换 线 的 相 关 工 作 流 程 、操 作 工 艺 等 。 3 引用标准 本 工 艺 除 采 用 了 广 州 地 铁 二 号 线 牵 引 供 电 系 统 、 接 触 网 系 统 技 术 规 格 书 、 施 工 设 计 图 纸和 验 收 标 准 外，还遵守以 下 标 准 ： 《地 下 铁 道 工 程 施 工 及 验 收 规 范》(GB50299-1999)； 《刚 性 接 触 网 操 作 规 程 及 维 护保养规 程 》GDY/QW-WXⅡ08-042-003 4 定义 4.1 架空刚 性 悬挂接 触 网 ： 架空刚 性 悬挂接 触 网 是由 架空刚 性 汇流 排、 接 触 导线 、 支持定 位装置、 绝缘部 件及 架空地 线 等 部 分组成， 4.2 局 部 换 线 ： 刚 性 接 触 网 局 部 磨耗 严 重 区 段 ，根 据 磨耗 所 处 位 置以 及 其 所 在 整 个 锚 段 的 情况 ，采 取 更 换 部 分磨耗 超 限 接 触 导线 的 方 式 保证 接 触 网 设 备 质 量 良 好 的 提 供 电 力 。 4.3 汇流 排： 在 接 触 网 中 用 于 夹 持、 固 定 接 触 线 ，承 载 和 传 输 电 能 的 铝 排装置。 5 局 部 更 换...
