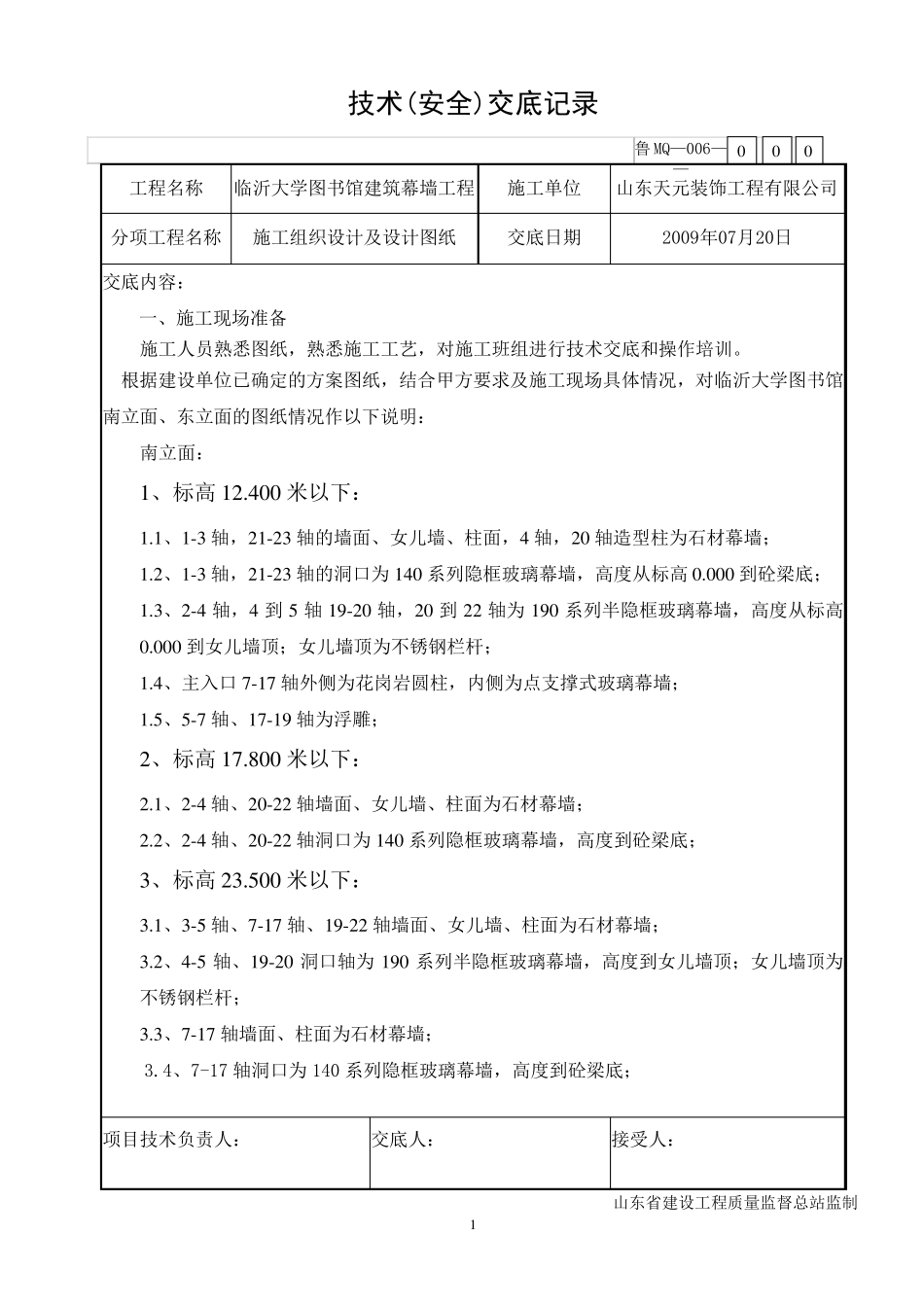

1 技术(安全)交底记录 鲁MQ—006—— 0 0 0 工程名称 临沂大学图书馆建筑幕墙工程 施工单位 山东天元装饰工程有限公司 分项工程名称 施工组织设计及设计图纸 交底日期 2009年07月20日 交底内容： 一、施工现场准备 施工人员熟悉图纸，熟悉施工工艺，对施工班组进行技术交底和操作培训。 根据建设单位已确定的方案图纸，结合甲方要求及施工现场具体情况，对临沂大学图书馆南立面、东立面的图纸情况作以下说明： 南立面： 1 、标高 1 2 .4 0 0 米以下： 1 .1 、1 -3 轴，2 1 -2 3 轴的墙面、女儿墙、柱面，4 轴，2 0 轴造型柱为石材幕墙； 1 .2 、1 -3 轴，2 1 -2 3 轴的洞口为 1 4 0 系列隐框玻璃幕墙，高度从标高 0 .0 0 0 到砼梁底； 1 .3 、2 -4 轴，4 到 5 轴 1 9 -2 0 轴，2 0 到 2 2 轴为 1 9 0 系列半隐框玻璃幕墙，高度从标高0 .0 0 0 到女儿墙顶；女儿墙顶为不锈钢栏杆； 1 .4 、主入口 7 -1 7 轴外侧为花岗岩圆柱，内侧为点支撑式玻璃幕墙； 1 .5 、5 -7 轴、1 7 -1 9 轴为浮雕； 2 、标高 1 7 .8 0 0 米以下： 2 .1 、2 -4 轴、2 0 -2 2 轴墙面、女儿墙、柱面为石材幕墙； 2 .2 、2 -4 轴、2 0 -2 2 轴洞口为 1 4 0 系列隐框玻璃幕墙，高度到砼梁底； 3 、标高 2 3 .5 0 0 米以下： 3 .1 、3 -5 轴、7 -1 7 轴、1 9 -2 2 轴墙面、女儿墙、柱面为石材幕墙； 3 .2 、4 -5 轴、1 9 -2 0 洞口轴为 1 9 0 系列半隐框玻璃幕墙，高度到女儿墙顶；女儿墙顶为不锈钢栏杆； 3 .3 、7 -1 7 轴墙面、柱面为石材幕墙； 3.4、7-17 轴洞口为 140 系列隐框玻璃幕墙，高度到砼梁底； 项目技术负责人： 交底人： 接受人： 山东省建设工程质量监督总站监制 2 技术(安全)交底记录 鲁MQ—006—— 0 0 0 工程名称 临沂大学图书馆建筑幕墙工程 施工单位 山东天元装饰工程有限公司 分项工程名称 施工组织设计及设计图纸 交底日期 2009年07月20日 交底内容： 4、标高为 31.300 米以下： 4.1、5-7 轴 17-19 轴墙面、女儿墙、柱面为石材幕墙； 4.2、7-17 轴洞口为 190 系列半隐框玻璃幕墙，高度到女儿墙顶； 5、标高 47.200 米以下： 5.1、6-8 轴、16-18 轴墙面、女儿墙、柱面为石材幕墙； 5.2、6-8 轴、16-18 轴洞口为 140 系列隐框玻璃...
