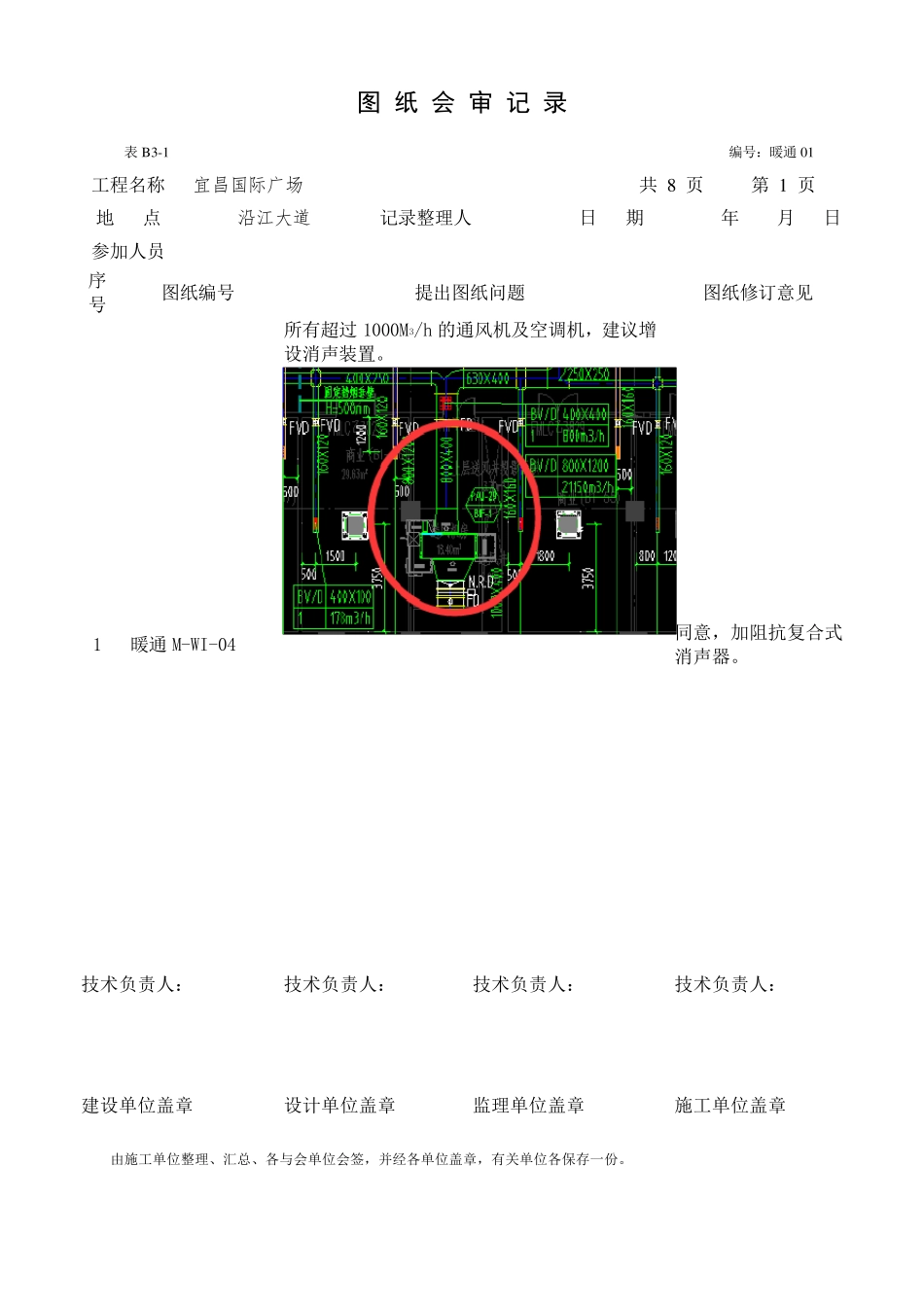

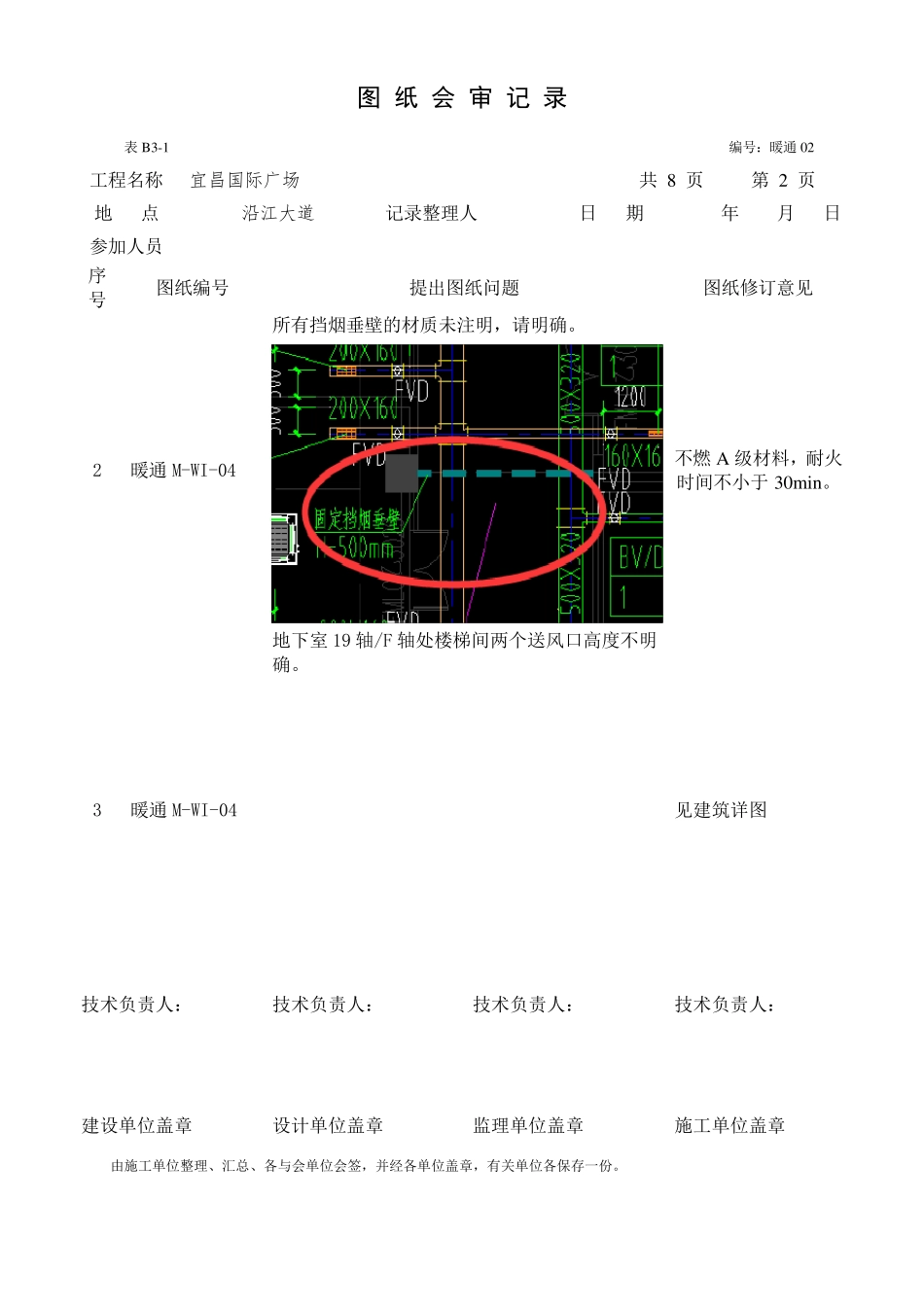

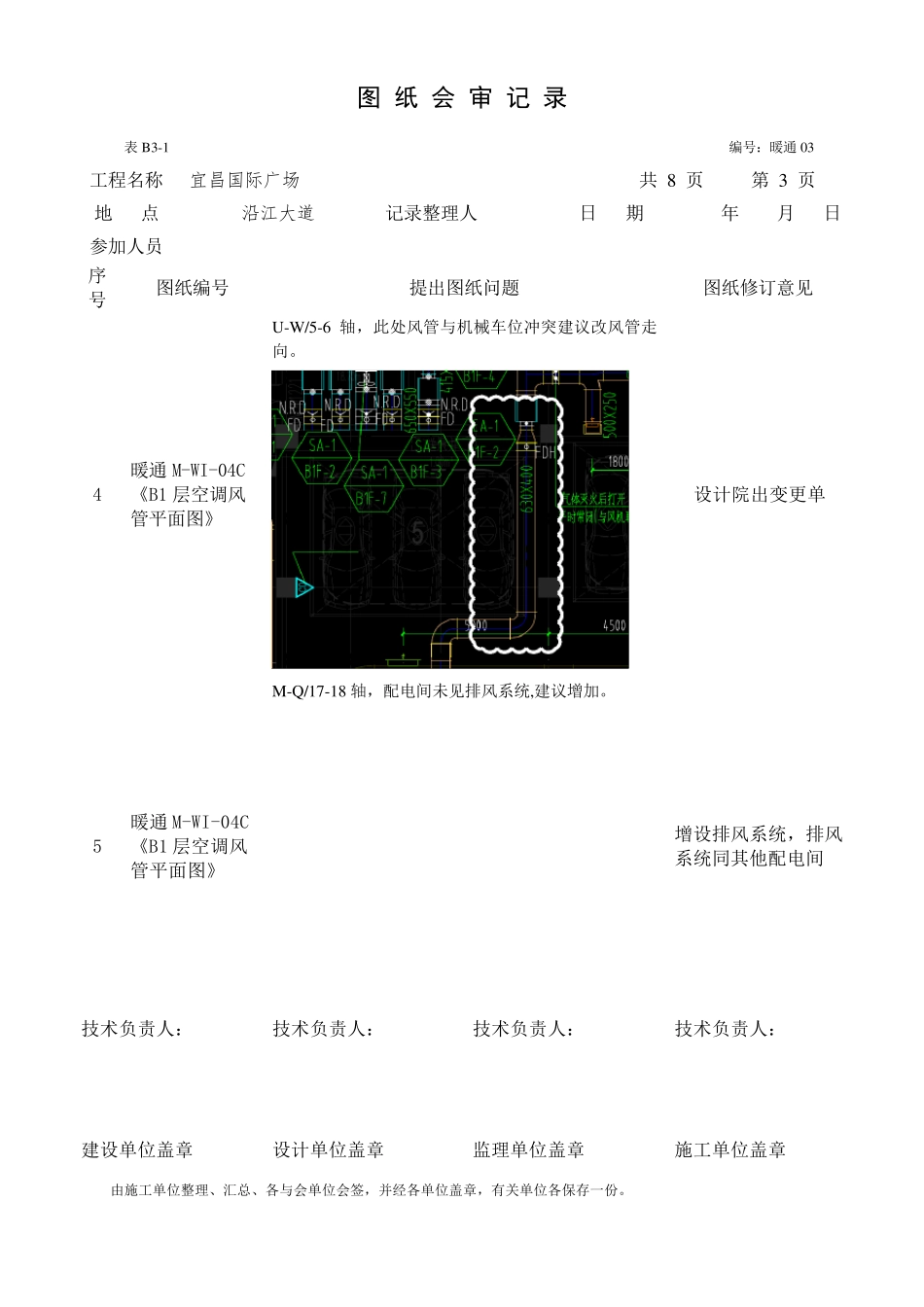

图 纸 会 审 记 录 表B 3-1 编号:暖通01 工程名称 宜昌国际广场 共 8 页 第 1 页 地 点 沿江大道 记录整理人 日 期 年 月 日 参加人员 序号 图纸编号 提出图纸问题 图纸修订意见 1 暖通M-WI-04 所有超过1000M3/h 的通风机及空调机,建议增设消声装置。 同意,加阻抗复合式消声器。 技术负责人: 建设单位盖章 技术负责人: 设计单位盖章 技术负责人: 监理单位盖章 技术负责人: 施工单位盖章 由施工单位整理、汇总、各与会单位会签,并经各单位盖章,有关单位各保存一份。 图 纸 会 审 记 录 表B3-1 编号:暖通02 工程名称 宜昌国际广场 共 8 页 第 2 页 地 点 沿江大道 记录整理人 日 期 年 月 日 参加人员 序号 图纸编号 提出图纸问题 图纸修订意见 2 暖通M-WI-04 所有挡烟垂壁的材质未注明,请明确。 不燃A 级材料,耐火时间不小于30min。 3 暖通M-WI-04 地下室19 轴/F 轴处楼梯间两个送风口高度不明确。 见建筑详图 技术负责人: 建设单位盖章 技术负责人: 设计单位盖章 技术负责人: 监理单位盖章 技术负责人: 施工单位盖章 由施工单位整理、汇总、各与会单位会签,并经各单位盖章,有关单位各保存一份。 图 纸 会 审 记 录 表B3-1 编号:暖通03 工程名称 宜昌国际广场 共 8 页 第 3 页 地 点 沿江大道 记录整理人 日 期 年 月 日 参加人员 序号 图纸编号 提出图纸问题 图纸修订意见 4 暖通M-WI-04C《B1 层空调风管平面图》 U-W /5-6 轴,此处风管与机械车位冲突建议改风管走向。 设计院出变更单 5 暖通M-WI-04C《B1 层空调风管平面图》 M-Q/17-18 轴,配电间未见排风系统,建议增加。 增设排风系统,排风系统同其他配电间 技术负责人: 建设单位盖章 技术负责人: 设计单位盖章 技术负责人: 监理单位盖章 技术负责人: 施工单位盖章 由施工单位整理、汇总、各与会单位会签,并经各单位盖章,有关单位各保存一份。 图 纸 会 审 记 录 表B3-1 编号:暖通04 工程名称 宜昌国际广场 共 8 页 第 4 页 地 点 沿江大道 记录整理人 日 期 年 月 日 参加人员 序号 图纸编号 提出图纸问题 图纸修订意见 6 暖通M-WI-04C《B1 层空调风管平面图》 N-S/28-29 轴,卫生间未见排风系统,建议增设。 见M-W I-01C 7 暖通M-WI-03 1、通风与空调风系统中,为...
