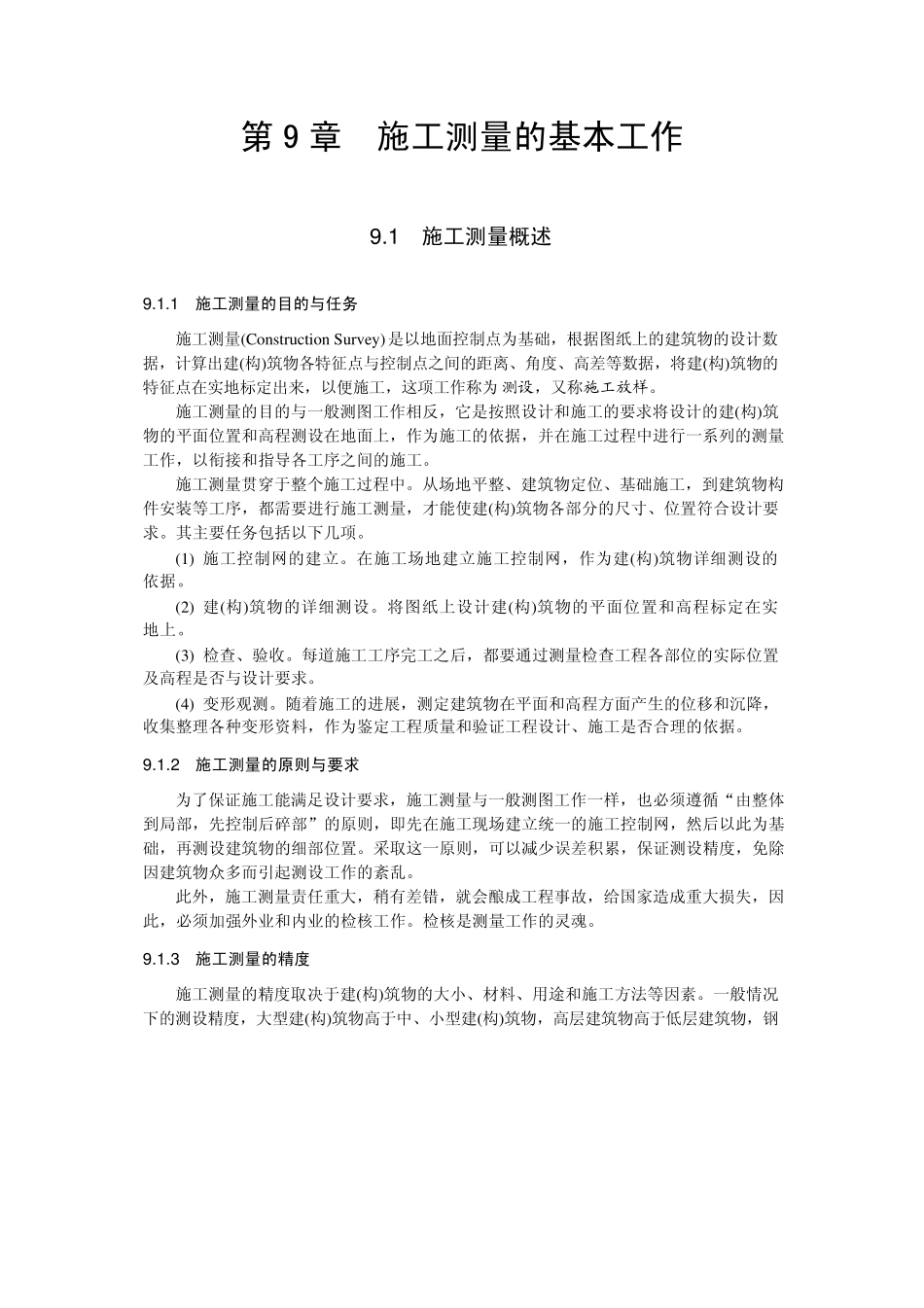

第 9 章 施工测量的基本工作 9 .1 施工测量概述 9 .1 .1 施工测量的目的与任务 施工测量(Constru ction Su rv ey )是以地面控制点为基础,根据图纸上的建筑物的设计数据,计算出建(构)筑物各特征点与控制点之间的距离、角度、高差等数据,将建(构)筑物的特征点在实地标定出来,以便施工,这项工作称为 测设,又称施工放样。 施工测量的目的与一般测图工作相反,它是按照设计和施工的要求将设计的建(构)筑物的平面位置和高程测设在地面上,作为施工的依据,并在施工过程中进行一系列的测量工作,以衔接和指导各工序之间的施工。 施工测量贯穿于整个施工过程中。从场地平整、建筑物定位、基础施工,到建筑物构件安装等工序,都需要进行施工测量,才能使建(构)筑物各部分的尺寸、位置符合设计要求。其主要任务包括以下几项。 (1) 施工控制网的建立。在施工场地建立施工控制网,作为建(构)筑物详细测设的依据。 (2) 建(构)筑物的详细测设。将图纸上设计建(构)筑物的平面位置和高程标定在实地上。 (3) 检查、验收。每道施工工序完工之后,都要通过测量检查工程各部位的实际位置及高程是否与设计要求。 (4) 变形观测。随着施工的进展,测定建筑物在平面和高程方面产生的位移和沉降,收集整理各种变形资料,作为鉴定工程质量和验证工程设计、施工是否合理的依据。 9 .1 .2 施工测量的原则与要求 为了保证施工能满足设计要求,施工测量与一般测图工作一样,也必须遵循“由整体到局部,先控制后碎部”的原则,即先在施工现场建立统一的施工控制网,然后以此为基础,再测设建筑物的细部位置。采取这一原则,可以减少误差积累,保证测设精度,免除因建筑物众多而引起测设工作的紊乱。 此外,施工测量责任重大,稍有差错,就会酿成工程事故,给国家造成重大损失,因此,必须加强外业和内业的检核工作。检核是测量工作的灵魂。 9 .1 .3 施工测量的精度 施工测量的精度取决于建(构)筑物的大小、材料、用途和施工方法等因素。一般情况下的测设精度,大型建(构)筑物高于中、小型建(构)筑物,高层建筑物高于低层建筑物,钢土木工程测量 ·256· ·256· 结构厂房高于钢筋混凝土结构厂房,装配式建筑物高于非装配式建筑物,工业建筑高于民用建筑。 另外,建(构)筑物施工期间和建成后的变形测量,关系到施工安全和建(构)筑物的质量以及建成后的使用维护,所以,变形测量一般需要有较高的精度,并应及时提供变形数据,以便做...
