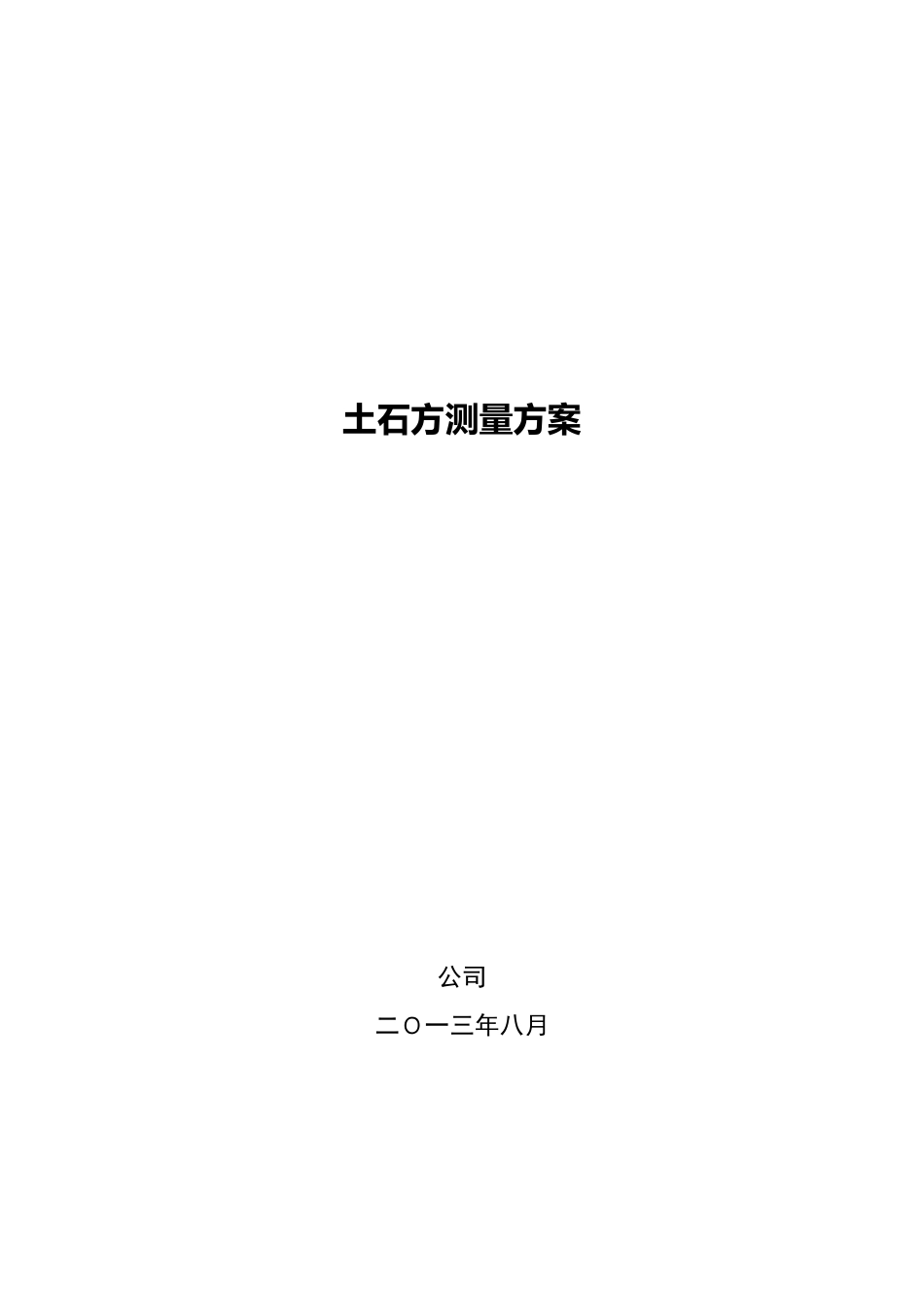

土石方测量方案 公司 二Ｏ一三年八月 一、概述 土方量的计算是建筑工程施工的一个重要步骤。工程施工前的设计阶段必须对土石方量进行预算,它直接关系到工程的费用概算及方案选优。在现实中的一些工程项目中，因土方量计算的精确性而产生的纠纷也是经常遇到的。如何利用测量单位现场测出的地形数据或原有的数字地形数据快速准确的计算出土方量就成了人们日益关心的问题。 一、高程点测量及地形图修测 外业测量对土石方计算和准确性至关重要，所以在计算前应对现场进行实地测量，测量数据必须要格把关，务必达到规范要求。其过程按 1：500 地形测量要求控制并增加高程点采集。 （一）作业技术依据 1、《工程测量规范》（GB5002—93）（简称“规范”） 2、《1:500 1:1000 1:2000 地形图图式》（GB/T 7929—1995） 3、《全球定位系统城市测量技术规程》（CJJ73－97） （二）导线点控制测量 1、根据工程已有控制点情况良好情况下做导线控制测量。 2、加密控制在首级控制点的基础上按Ⅰ、Ⅱ级导线、图根点分级进行，标志采用简易标志，Ⅰ级导线点按Ⅰ01、Ⅰ02……进行编号，Ⅱ级导线点按Ⅱ01、Ⅱ02……流水编号，图根点按 T 1、T 2……流水编号。 3、导线测量主要技术要求 等级 导线 长度 (km ) 平均边长 (km ) 测角中误差 (″) 测距中误差(m m ) 测距相对中误差 测 回 数 方位角闭合差(″) 相 对 闭合差 DJ1 DJ2 DJ3 一级 4 0.5 5 15 ≤1/30000 _ 2 4 10n ≤1/15000 二级 2.4 0.25 8 15 ≤1/14000 _ 1 3 16n ≤1/10000 三级 1.2 0.1 12 15 ≤1/7000 _ 1 2 24n ≤1/5000 4、控制测量的观测均采用日本拓普康全站仪进行（已鉴定为Ⅰ级全站仪）。水平方向观测的技术要求为： 等级 仪器型号 光学测微器两次重合读数之差 (″) 半测 回归零差 (″) 一测回中2倍照准差变动(″) 同一方向值各测回较差(″) 一级导线 及以下 DJ2 — 12 18 12 DJ6 — 18 — 24 5、Ⅰ、Ⅱ级导线点高程控制测量采用全站仪测距三角高程测量，精度按 5 等要求，其技术指标为 仪器 垂直角 测回数 指标差较差 垂直角较差 对向观测 高差较差 附合或环形闭合差 SET2110 2(对向) ≤10 ≤10 60D (m m ) 30 D (m m ) 6、Ⅰ、Ⅱ级导线的平差计算采用《平差易》专门软件进行（南方测绘仪器公司），平差结果以平差报告输出。图根点成果利用全站仪自动记录计...
