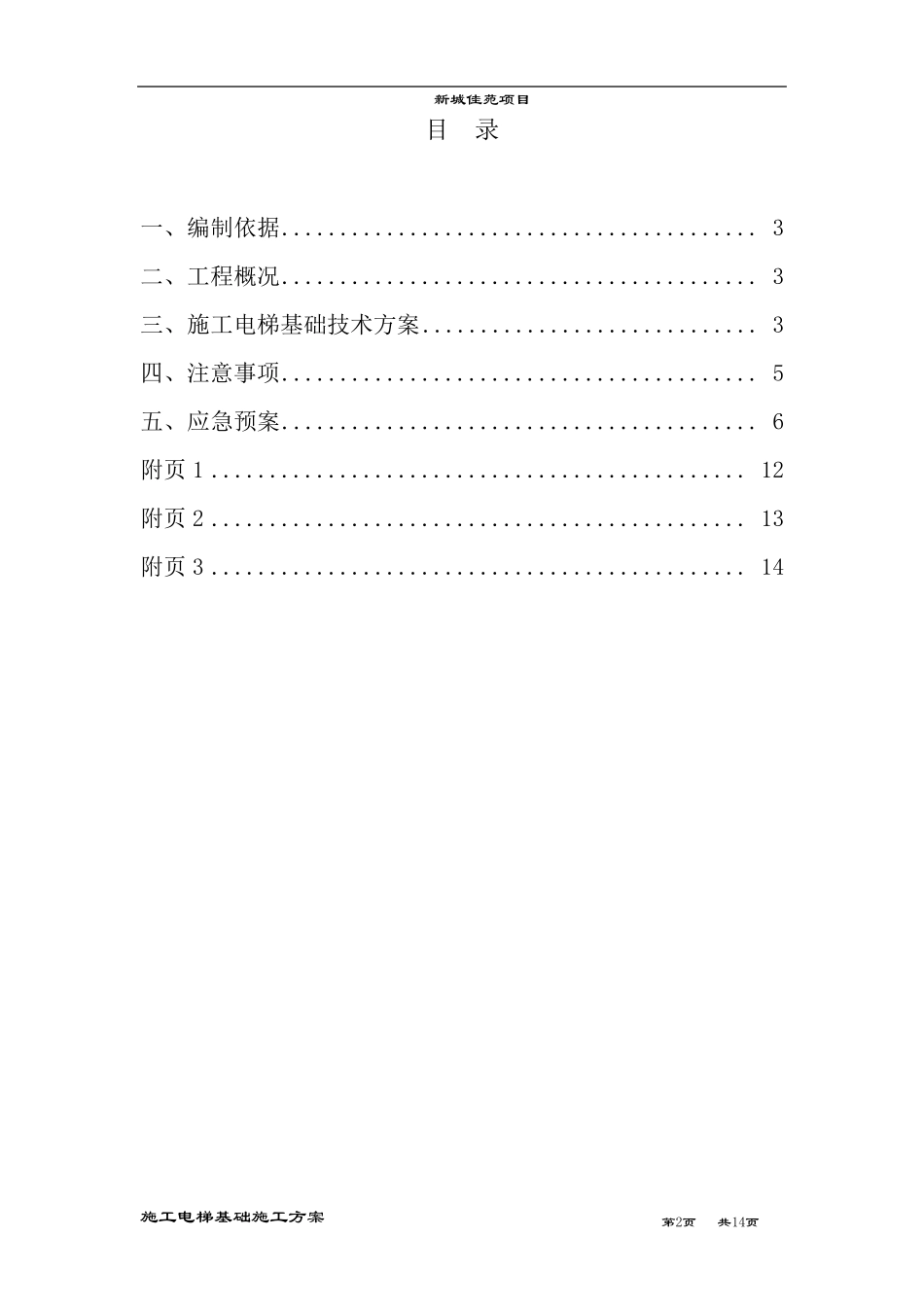

新城佳苑项目 施工电梯基础施工方案 第1页 共14页 新城佳苑项目 施 工 电 梯 施 工 方 案 编制： 审核： 审批： 湖北楚雄建筑工程有限公司 2 0 1 5 年 3 月 3 1 日 新城佳苑项目 施工电梯基础施工方案 第2页 共14页 目 录 一、编制依据 ......................................... 3 二、工程概况 ......................................... 3 三、施工电梯基础技术方案 ............................. 3 四、注意事项 ......................................... 5 五、应急预案 ......................................... 6 附页 1 .............................................. 12 附页 2 .............................................. 13 附页 3 .............................................. 14 新城佳苑项目 施工电梯基础施工方案 第3页 共14页 一 、 编 制 依 据 1、 施 工 现 场 平 面 图 2、 新 城 佳 苑 施 工 图 纸 3、 SC 型 施 工 升 降 机 使 用 手 册 4、 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 规 范 二 、 工 程 概 况 本 工 程 位 于 武 汉 市 沌 口 开 发 区 四 新 南 路 ， 海 宁 皮 革 城 附 近 。 总 建 筑 面 积116588.95m2， 其 中 地 上 由 4 栋 高 层 、 6 栋 洋 房 、 3 栋 商 铺 组 合 而 成 ， 高 层 结 构 形式 为 剪 力 墙 结 构 ， 其 中7~9#楼 为 32 层 ， 建 筑 屋 面 高 度 95.4m， 10#楼 为 31 层 ，建 筑 屋 面 高 度 为 92.5m。 根 据 本 项 目 高 层 住 宅 工 程 砌 筑 结 构 和 装 修 装 饰 工 程 量 ， 该 工 程 选 择4 台SCD200/200型 双 笼 施 工 电 梯 ,其 中 7#、 8#、 9#、 10#楼 分 别 各 一 台 ， 即 可 满 足 现场 施 工 需 要 及 现 场 垂 直 运 输 要 求。部署在地 下室顶板上 ，具体位 置详见施 工 电 梯基础位 置图 。 三、 施 工 电 梯 基础技 术 方案 1、 施 工 电 梯 基本 参数 施 工 电 梯 型 号：SCD200/200-TK； 吊笼 形 式 :双 吊笼 ； 架 设高 度 ：100m； 标准节长度 ：1.508m； 吊笼 底部尺寸：3.2m*1.5m； ...
