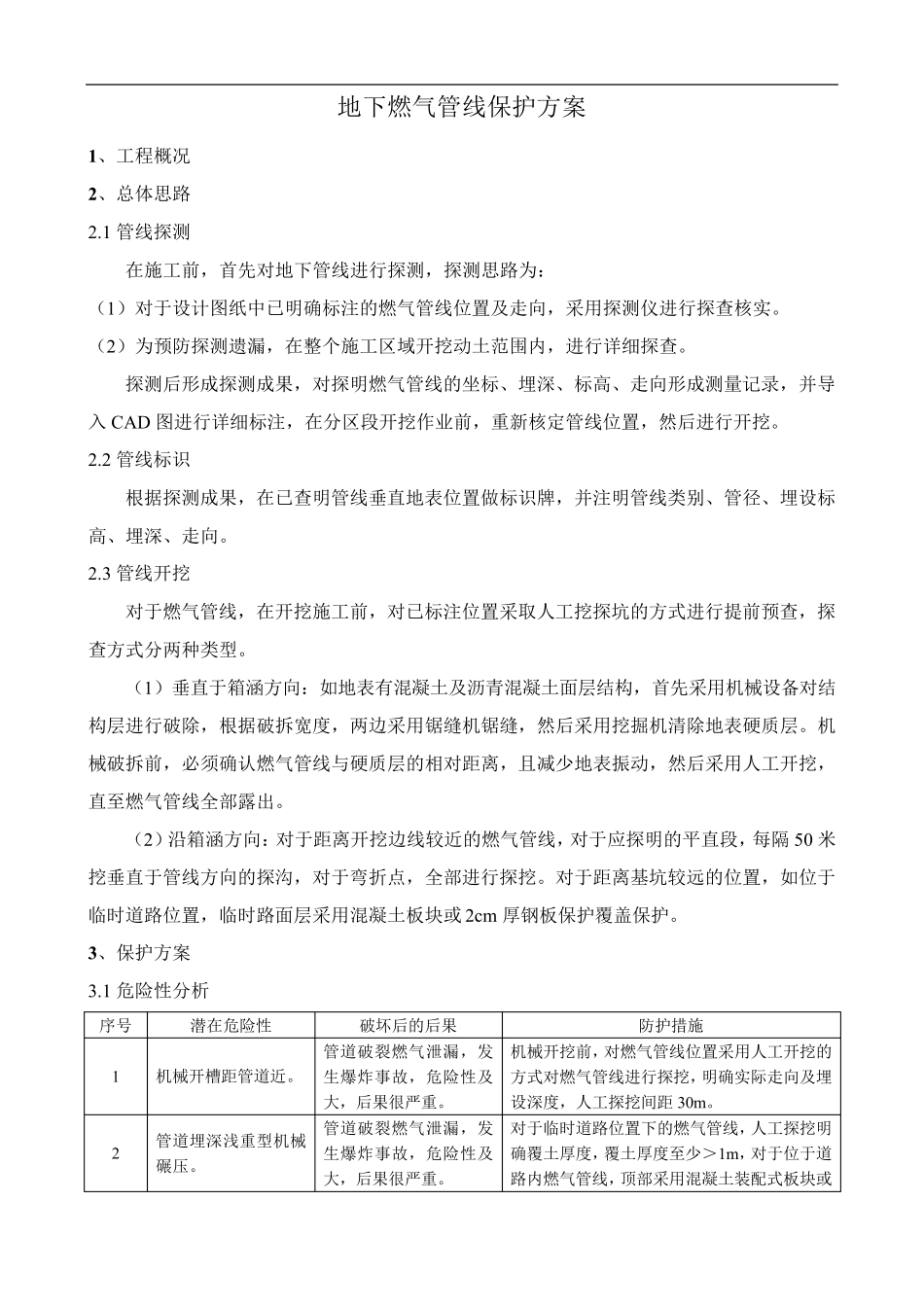

地下燃气管线保护方案 1、工程概况 2、总体思路 2.1 管线探测 在施工前，首先对地下管线进行探测，探测思路为： （1）对于设计图纸中已明确标注的燃气管线位置及走向，采用探测仪进行探查核实。 （2）为预防探测遗漏，在整个施工区域开挖动土范围内，进行详细探查。 探测后形成探测成果，对探明燃气管线的坐标、埋深、标高、走向形成测量记录，并导入 CAD 图进行详细标注，在分区段开挖作业前，重新核定管线位置，然后进行开挖。 2.2 管线标识 根据探测成果，在已查明管线垂直地表位置做标识牌，并注明管线类别、管径、埋设标高、埋深、走向。 2.3 管线开挖 对于燃气管线，在开挖施工前，对已标注位置采取人工挖探坑的方式进行提前预查，探查方式分两种类型。 （1）垂直于箱涵方向：如地表有混凝土及沥青混凝土面层结构，首先采用机械设备对结构层进行破除，根据破拆宽度，两边采用锯缝机锯缝，然后采用挖掘机清除地表硬质层。机械破拆前，必须确认燃气管线与硬质层的相对距离，且减少地表振动，然后采用人工开挖，直至燃气管线全部露出。 （2）沿箱涵方向：对于距离开挖边线较近的燃气管线，对于应探明的平直段，每隔 50 米挖垂直于管线方向的探沟，对于弯折点，全部进行探挖。对于距离基坑较远的位置，如位于临时道路位置，临时路面层采用混凝土板块或 2cm 厚钢板保护覆盖保护。 3、保护方案 3.1 危险性分析 序号 潜在危险性 破坏后的后果 防护措施 1 机械开槽距管道近。 管道破裂燃气泄漏，发生爆炸事故，危险性及大，后果很严重。 机械开挖前，对燃气管线位置采用人工开挖的方式对燃气管线进行探挖，明确实际走向及埋设深度，人工探挖间距 30m 。 2 管道埋深浅重型机械碾压。 管道破裂燃气泄漏，发生爆炸事故，危险性及大，后果很严重。 对于临时道路位置下的燃气管线，人工探挖明确覆土厚度，覆土厚度至少＞1m ，对于位于道路内燃气管线，顶部采用混凝土装配式板块或 2cm 厚钢板覆盖保护。 3 管 道 悬 吊 或 支 撑 不牢。 管道破裂燃气泄漏，发生爆炸事故，危险性及大，后果很严重。 对于跨箱涵燃气管线，采用型钢支护，竖杆固定稳定，横杆采用型钢，竖杆与横杆进行焊接固定，保证支护结构稳定。 4 管道挖出后遇明火。 管道破裂燃气泄漏，发生爆炸事故，危险性及大，后果很严重。 施工现场禁止吸烟，现场如需动火作业，提前做好周边警示，并安排专人值守。 3.2 燃气管线分布及保...
