地下连续墙钢筋笼吊装作业技术交底VIP专享VIP免费

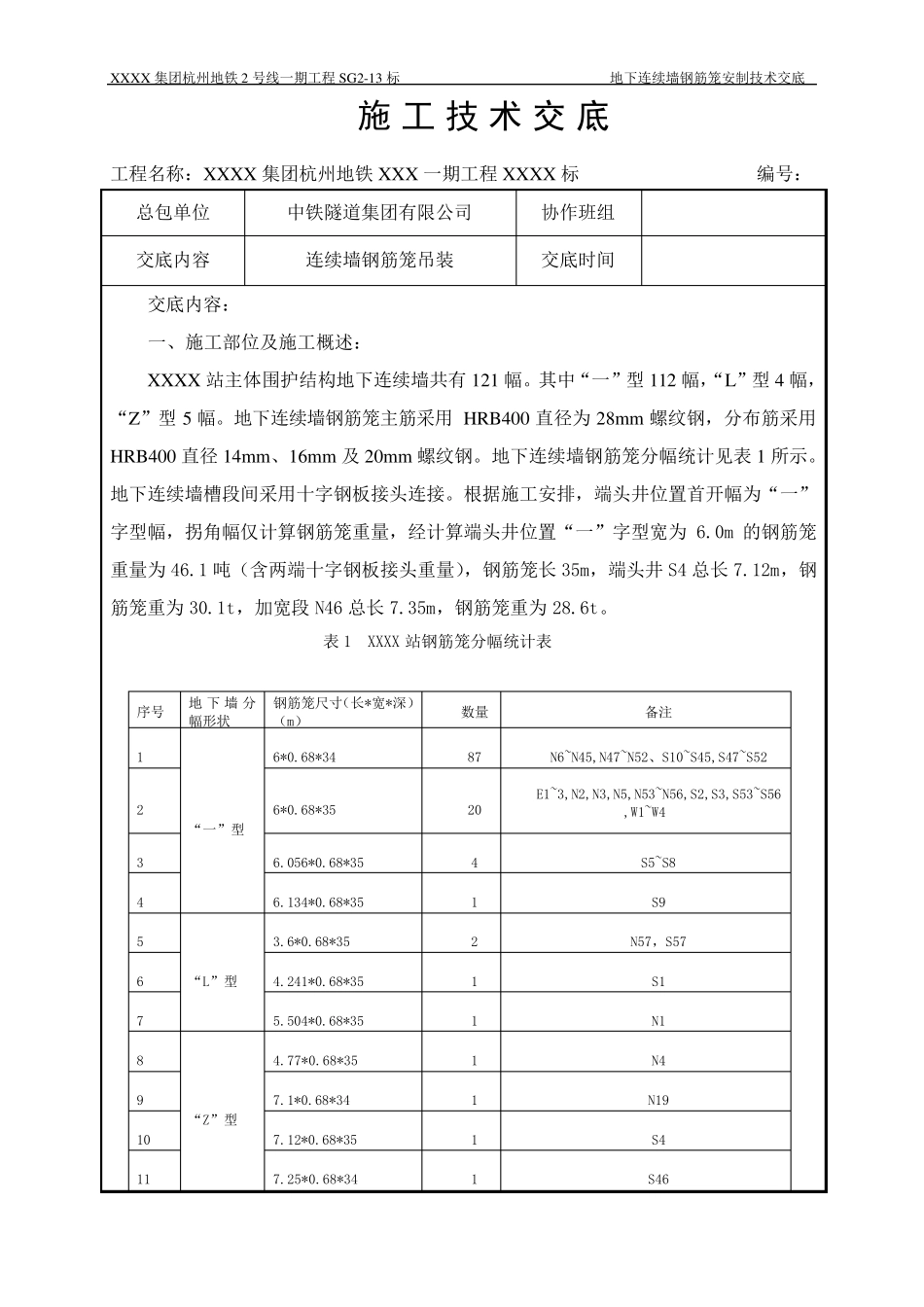

XXXX 集团杭州地铁2 号线一期工程SG2-13 标 地下连续墙钢筋笼安制技术交底 施工技术交 底 工程名称：XXXX 集团杭州地铁XXX 一期工程XXXX 标 编号： 总包单位 中铁隧道集团有限公司 协作班组 交底内容 连续墙钢筋笼吊装 交底时间 交底内容： 一、施工部位及施工概述： XXXX 站主体围护结构地下连续墙共有121 幅。其中“一”型 112 幅，“L”型 4 幅，“Z”型 5 幅。地下连续墙钢筋笼主筋采用 HRB400 直径为 28m m 螺纹钢，分布筋采用HRB400 直径 14m m 、16m m 及20m m 螺纹钢。地下连续墙钢筋笼分幅统计见表 1 所示。地下连续墙槽段间采用十字钢板接头连接。根据施工安排，端头井位置首开幅为“一”字型幅，拐角幅仅计算钢筋笼重量，经计算端头井位置“一”字型宽为 6.0m 的钢筋笼重量为 46.1 吨（含两端十字钢板接头重量），钢筋笼长 35m，端头井 S4 总长 7.12m，钢筋笼重为 30.1t，加宽段 N46 总长 7.35m，钢筋笼重为 28.6t。 表 1 XXXX 站钢筋笼分幅统计表 序号 地下墙分幅形状 钢筋笼尺寸（长*宽*深）（m） 数量 备注 1 “一”型 6*0.68*34 87 N6~N45,N47~N52、S10~S45,S47~S52 2 6*0.68*35 20 E1~3,N2,N3,N5,N53~N56,S2,S3,S53~S56,W1~W4 3 6.056*0.68*35 4 S5~S8 4 6.134*0.68*35 1 S9 5 “L”型 3.6*0.68*35 2 N57，S57 6 4.241*0.68*35 1 S1 7 5.504*0.68*35 1 N1 8 “Z”型 4.77*0.68*35 1 N4 9 7.1*0.68*34 1 N19 10 7.12*0.68*35 1 S4 11 7.25*0.68*34 1 S46 XXXX 集 团 杭 州 地 铁 2 号 线 一 期 工 程 SG2-13 标 地 下 连 续 墙 钢 筋 笼 安 制 技 术 交 底 二 、 施 工 准 备 （ 1）、 作 业 准 备 1、 起 重 吊 装 设 备 检 验 （ 吊 机 、 吊 具 、 钢 丝 绳 )。 2、 钢 筋 笼 验 收 合 格 完 毕 。 3、 对 施 工 人 员 进 行 安 全 、 技 术 交 底 培 训 。 （ 2） 施 工 设 备 、 机 具 250t 履 带 吊 1 台 、 150t 履 带 吊 1 台 、 卸 扣 、 钢 丝 绳 、 滑 轮 、 钢 扁 担 。 三 、 施 工 工 艺 及 流 程 1 、 起 吊 设 备 选 型 钢 筋 笼 采 用 整 体 吊 装 ， 吊 装 钢 筋 笼 选 用 两 台 起 重 设 备 起 吊 （ 一 ...
