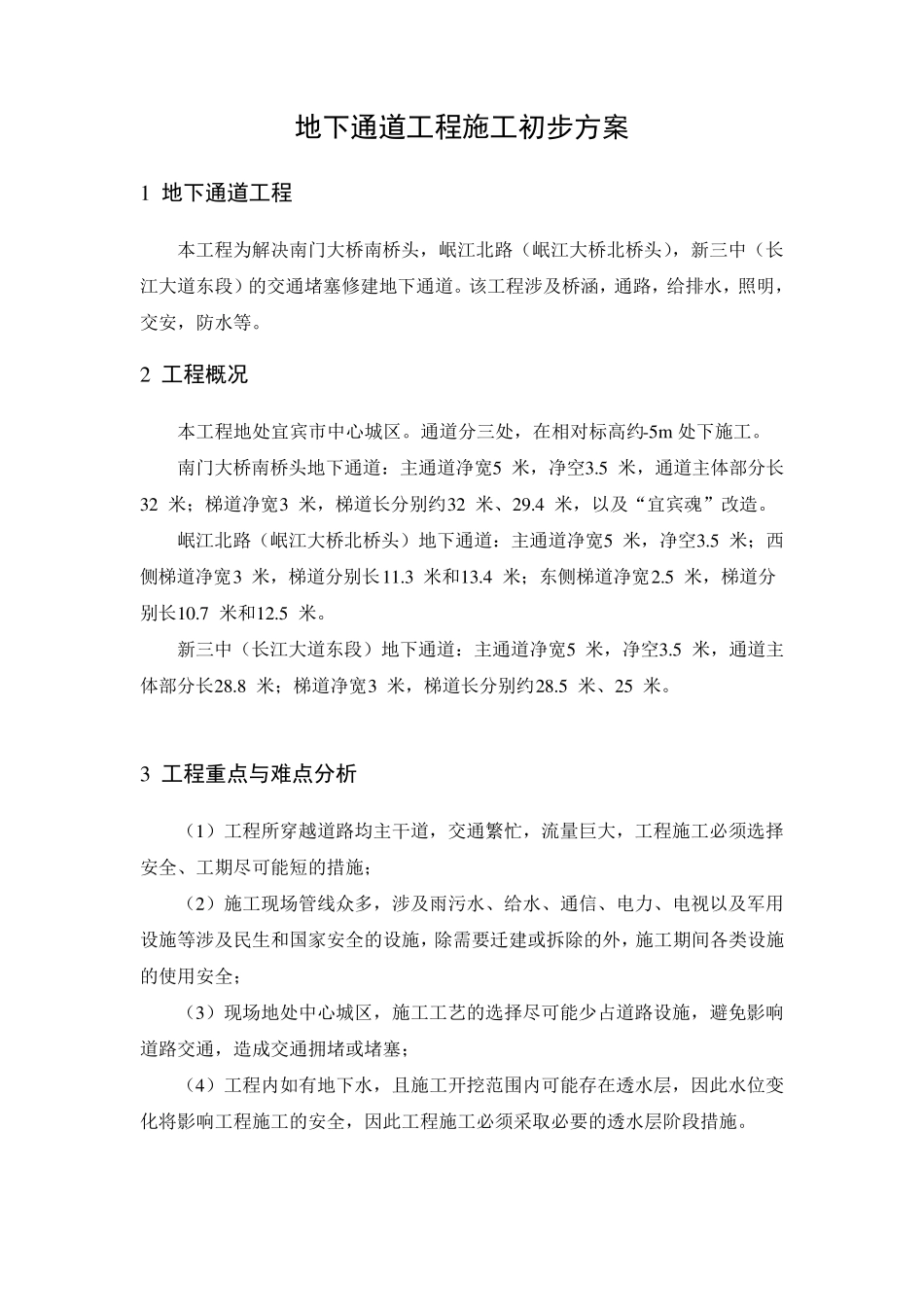

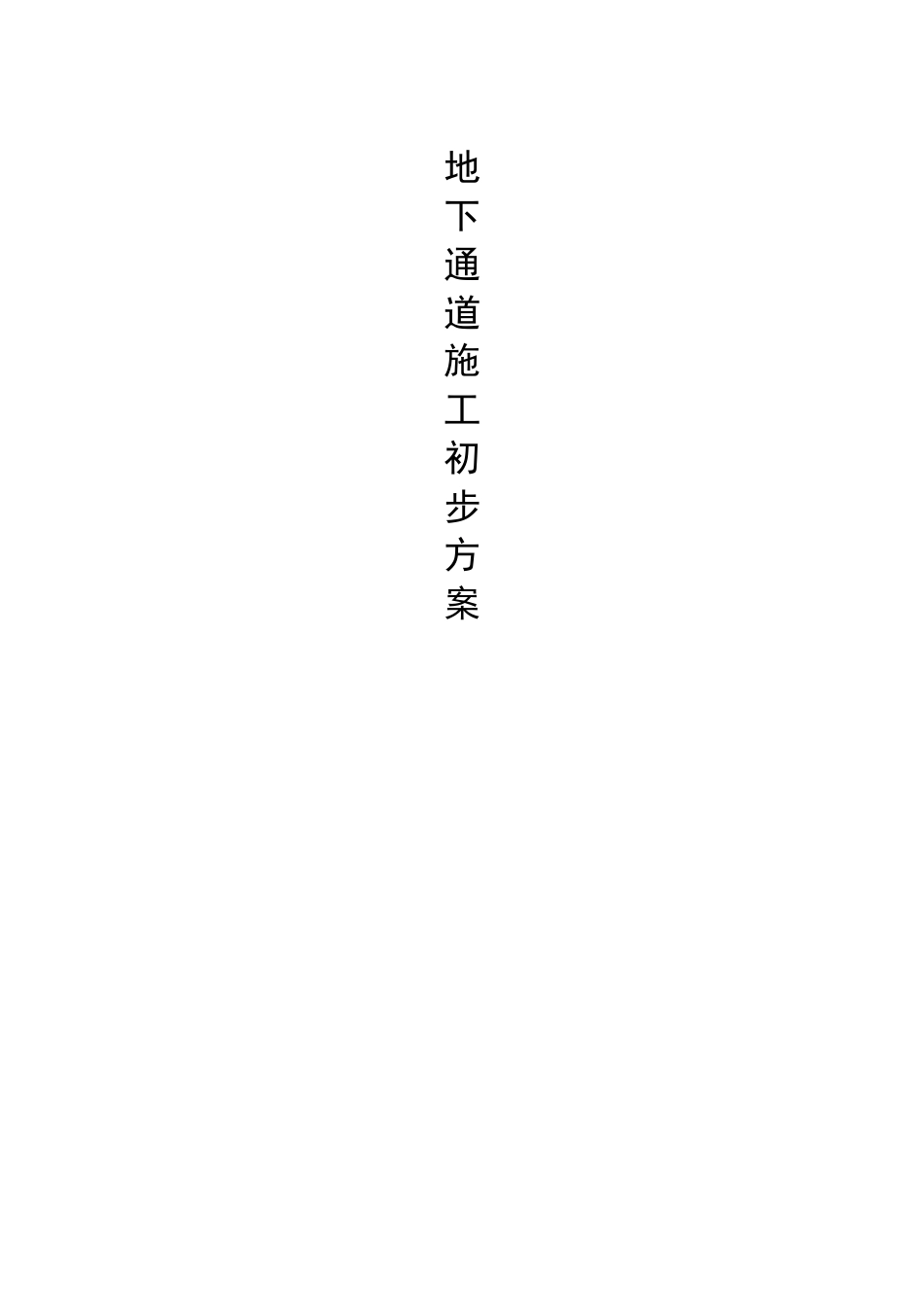

地 下 通 道 施 工 初 步 方 案 地下通道工程施工初步方案 1 地下通道工程 本工程为解决南门大桥南桥头，岷江北路（岷江大桥北桥头），新三中（长江大道东段）的交通堵塞修建地下通道。该工程涉及桥涵，通路，给排水，照明，交安，防水等。 2 工程概况 本工程地处宜宾市中心城区。通道分三处，在相对标高约-5m 处下施工。 南门大桥南桥头地下通道：主通道净宽5 米，净空3.5 米，通道主体部分长32 米；梯道净宽3 米，梯道长分别约32 米、29.4 米，以及“宜宾魂”改造。 岷江北路（岷江大桥北桥头）地下通道：主通道净宽5 米，净空3.5 米；西侧梯道净宽3 米，梯道分别长11.3 米和13.4 米；东侧梯道净宽2.5 米，梯道分别长10.7 米和12.5 米。 新三中（长江大道东段）地下通道：主通道净宽5 米，净空3.5 米，通道主体部分长28.8 米；梯道净宽3 米，梯道长分别约28.5 米、25 米。 3 工程重点与难点分析 （1）工程所穿越道路均主干道，交通繁忙，流量巨大，工程施工必须选择安全、工期尽可能短的措施； （2）施工现场管线众多，涉及雨污水、给水、通信、电力、电视以及军用设施等涉及民生和国家安全的设施，除需要迁建或拆除的外，施工期间各类设施的使用安全； （3）现场地处中心城区，施工工艺的选择尽可能少占道路设施，避免影响道路交通，造成交通拥堵或堵塞； （4）工程内如有地下水，且施工开挖范围内可能存在透水层，因此水位变化将影响工程施工的安全，因此工程施工必须采取必要的透水层阶段措施。 4 施工方案 4.1 总体设计方案 通道施工采用明挖与暗挖相结合的方法。穿越湘江大道部分采用暗挖法施工，两端采用明挖施工。为防止地下弱承压水层的影响，明挖基坑采用高压旋喷桩帷幕封闭止水，基坑开挖深度在5m 之内采用双排高压旋喷桩进行支护，基坑挖深5m 以上采用灌注桩结合止水帷幕支护。 地下通道暗挖法可以采用地道桥顶进法和管幕法（也叫排管顶进法）。 4.1.1 地道桥顶进法 地道桥顶进法根据施工条件的影响，可分为整体顶入法、对顶法、中继间法、分节顺序顶入法和顶拉法等等。地道桥顶进法主要施工工艺流程如图 3 所示。 本工程预制箱涵长度为27m ，净宽 9m ，净高2.5m ，拟在进口坡道上预制箱涵，共预制 6 节，每节长度为4.5m ，宽度为9m 。所有箱涵同时进行预制，预制完成后，沿坡道依次将箱涵滑到顶进位置，然后用顶进设备依次将箱涵顶入设计位置。箱涵预制平面图...
