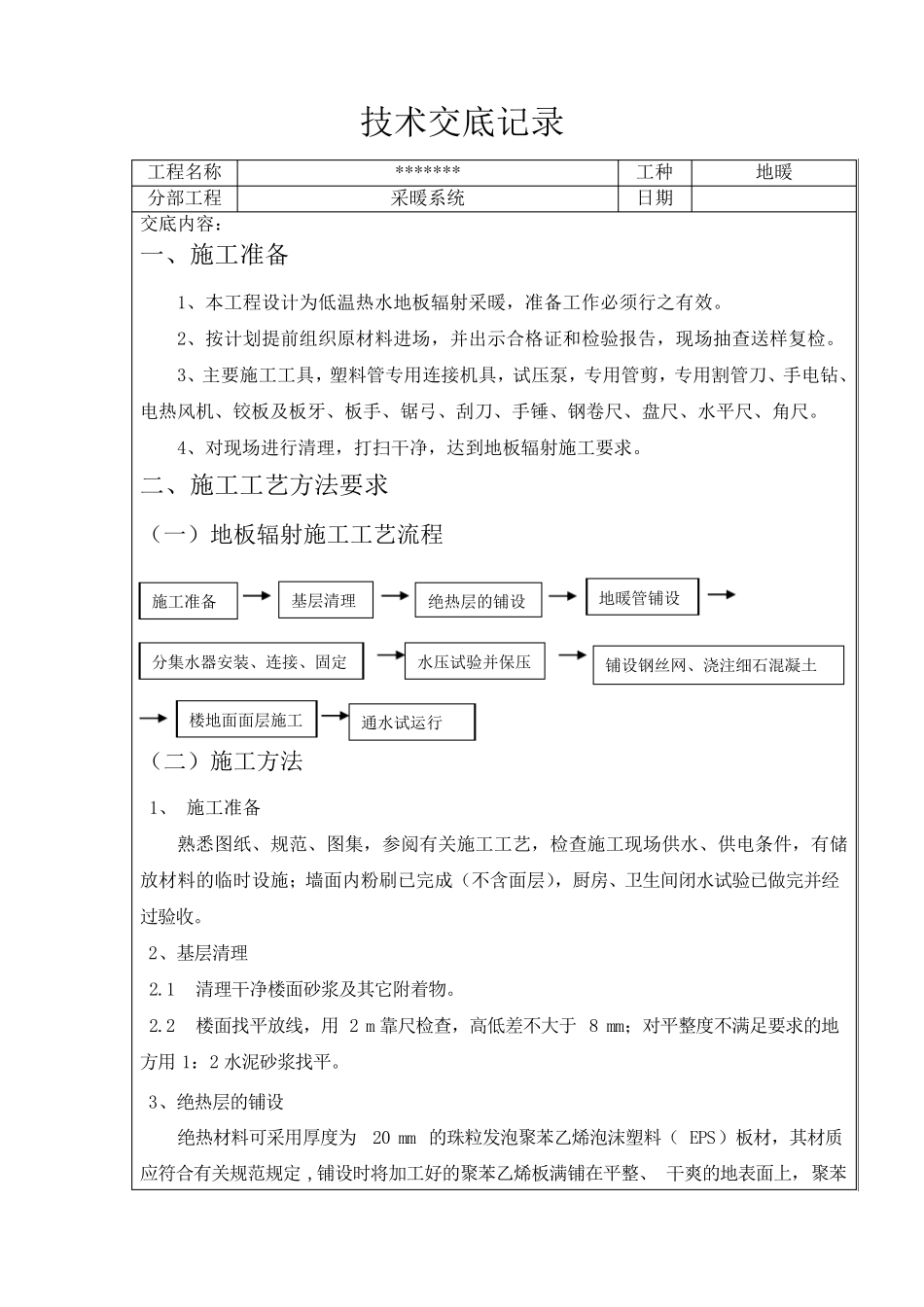

技术交底记录 工程名称 * * * * * * * 工种 地暖 分部工程 采暖系统 日期 交底内容： 一、施工准备 1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效
2、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送样复检
3、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺
4、对现场进行清理，打扫干净，达到地板辐射施工要求
二、施工工艺方法要求 （一）地板辐射施工工艺流程 （二）施工方法 1、 施工准备 熟悉图纸、规范、图集，参阅有关施工工艺，检查施工现场供水、供电条件，有储放材料的临时设施；墙面内粉刷已完成（不含面层），厨房、卫生间闭水试验已做完并经过验收
2、基层清理 2
1 清理干净楼面砂浆及其它附着物
2 楼面找平放线，用 2 m 靠尺检查，高低差不大于 8 mm；对平整度不满足要求的地方用 1：2 水泥砂浆找平
3、绝热层的铺设 绝热材料可采用厚度为20 mm 的珠粒发泡聚苯乙烯泡沫塑料（EPS）板材，其材质应符合有关规范规定,铺设时将加工好的聚苯乙烯板满铺在平整、 干爽的地表面上，聚苯通水试运行 基层清理 绝热层的铺设 楼地面面层施工 地暖管铺设 分集水器安装、连 接 、固 定 水压 试验并保 压 铺设钢 丝 网 、浇 注 细 石 混 凝 土 施工准备 乙烯板要切割整齐,板间缝隙要小于等于5 mm
聚苯乙烯板上平铺采暖反射膜（真空镀铝聚脂薄膜或玻璃布基铝箔），用胶带粘牢形成整体，搭接宽度应大于等于20mm
4、加热管的配管和敷设 4
1按照设计图纸，选用符合规格尺寸和长度要求的卷管来进行敷设
图 辐射供暖地板加热管的布管方式 4
2 加热管应严格按照设计图纸标定的管间距和走向铺设，加热管应保持平、直，管间距的安装误差不
