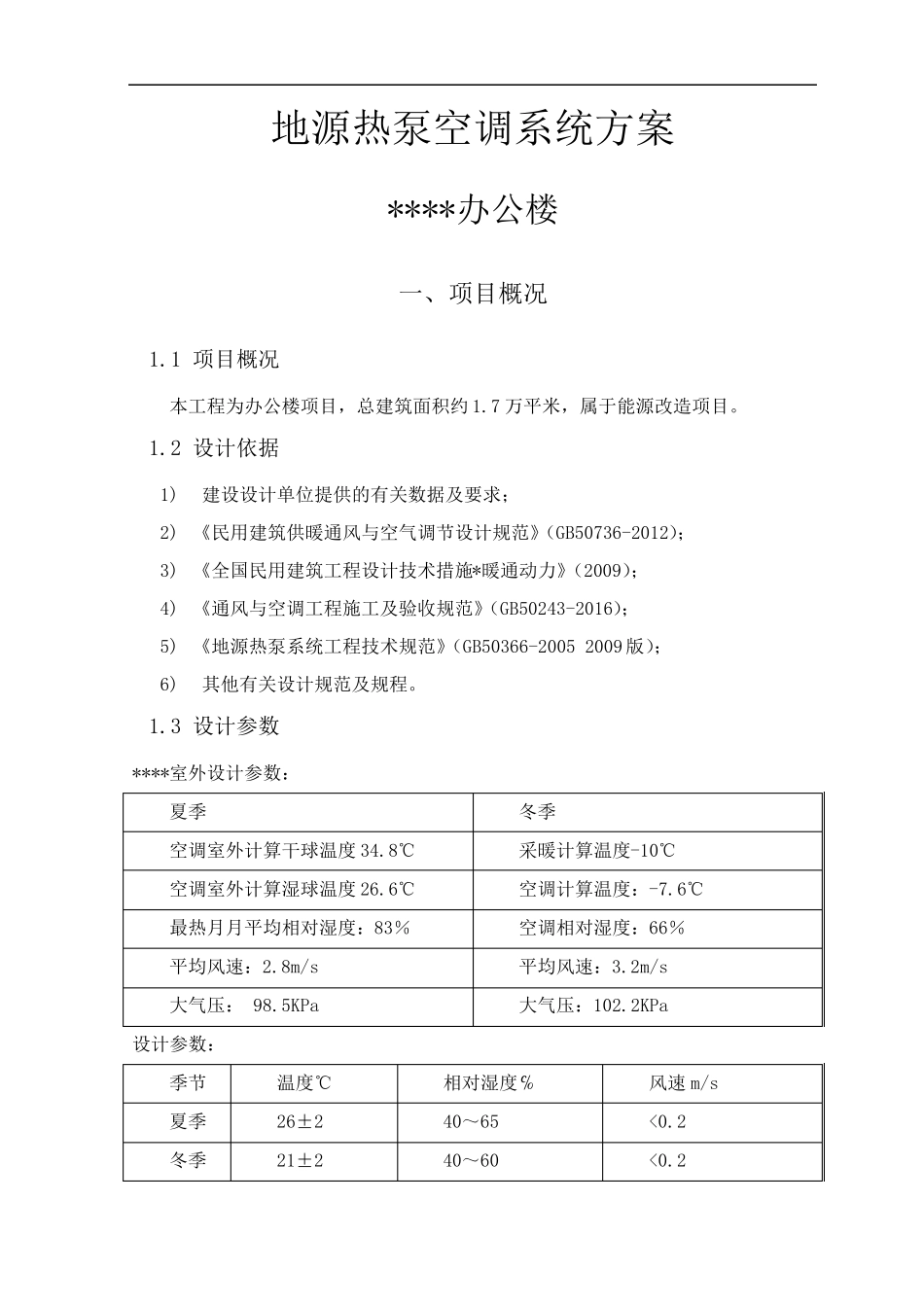

地源热泵空调系统方案 ****办公楼 一、项目概况 1.1 项目概况 本工程为办公楼项目，总建筑面积约1.7 万平米，属于能源改造项目。 1.2 设计依据 1) 建设设计单位提供的有关数据及要求； 2) 《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）； 3) 《全国民用建筑工程设计技术措施*暖通动力》（2009）； 4) 《通风与空调工程施工及验收规范》（GB50243-2016）； 5) 《地源热泵系统工程技术规范》（GB50366-2005 2009 版）； 6) 其他有关设计规范及规程。 1.3 设计参数 ****室外设计参数： 夏季 冬季 空调室外计算干球温度34.8℃ 采暖计算温度-10℃ 空调室外计算湿球温度26.6℃ 空调计算温度：-7.6℃ 最热月月平均相对湿度：83％ 空调相对湿度：66％ 平均风速：2.8m/s 平均风速：3.2m/s 大气压： 98.5KPa 大气压：102.2KPa 设计参数： 季节 温度℃ 相对湿度℅ 风速m/s 夏季 26±2 40～65 <0.2 冬季 21±2 40～60 <0.2 1.4 系统负荷统计 建筑负荷选取如下： 根据图纸建筑负荷： 建筑面积 （m2） 冷负荷 kW 热负荷 kW 17000 1400 1290 二、地埋管地源热泵系统方案 2.1 地源热泵原理 地源热泵是一种利用地下浅层的大地能量，包括土壤、地下水、地表水等天然能源作为冬季热源和夏季冷源，然后再由热泵机组向建筑物供冷供热的系统，是一种利用可再生能源的既可供暖又可制冷的新型中央空调系统。 在国外目前大面积推广使用的是埋管式地源热泵技术，是充分利用浅层地热的最佳技术途径。 目前埋管式地源热泵在欧美国家已得到普遍应用，已被充分证明是成熟可行的技术，在我国，建设部和一些省市的建筑节能政策中明确提出要推广使用地源热泵。 冬季从13~20℃的土壤中将热量“取”出来，用热泵机组将循环水提升到45℃温度后，通过水泵供给室内采暖，此时大地作为“热源”，机组运行效率将远远的高于机组从室外大气环境中提取热量。 夏季通过热泵机组把室内热量提取出来，释放到13~20℃的地下水或土壤中，此时大地作为“冷源”。此时机组效率将远远高于将热量释放到36℃的空气环境中。 2.2 地埋管地源热泵系统有如下优点： 1. 属可再生能源利用技术——国家重点推广技术 地源热泵是利用了地球岩土体所储藏的太阳能资源作为冷热源，进行能量转换的空调供暖系统。地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47％的太阳辐射能量，比人类每年利用能量的 500 倍还多，...
