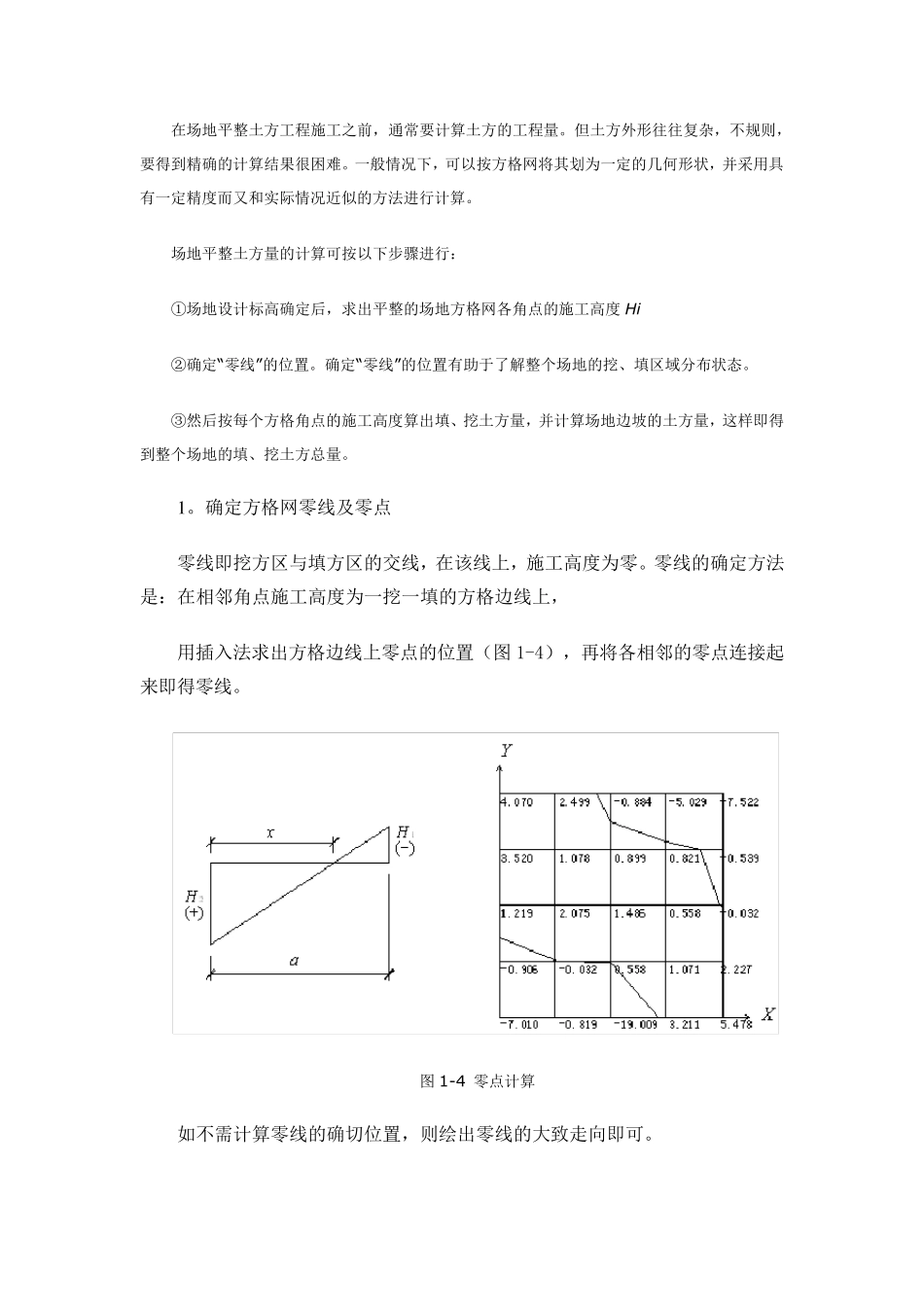

在场地平整土方工程施工之前，通常要计算土方的工程量。但土方外形往往复杂，不规则，要得到精确的计算结果很困难。一般情况下，可以按方格网将其划为一定的几何形状，并采用具有一定精度而又和实际情况近似的方法进行计算。 场地平整土方量的计算可按以下步骤进行： ①场地设计标高确定后，求出平整的场地方格网各角点的施工高度Hi ②确定“零线”的位置。确定“零线”的位置有助于了解整个场地的挖、填区域分布状态。 ③然后按每个方格角点的施工高度算出填、挖土方量，并计算场地边坡的土方量，这样即得到整个场地的填、挖土方总量。 1。确定方格网零线及零点 零线即挖方区与填方区的交线，在该线上，施工高度为零。零线的确定方法是：在相邻角点施工高度为一挖一填的方格边线上， 用插入法求出方格边线上零点的位置（图 1-4），再将各相邻的零点连接起来即得零线。 图 1-4 零点计算 如不需计算零线的确切位置，则绘出零线的大致走向即可。 例1 -4 绘出例1-1 计算结果的零线位置。 解:先将各点的施工高度标在图上,然后查找相邻角点为一挖一填的方格边线。本题共有a2-3、a6-7、a13-14、a18-19、a21-22、a5-10、a6-11、a2-7、a17-22、a18-23、a9-14这些边线。 用插入法求各方格边线零点位置 a2-3： x=8.56m a2-7： x=9.72m a6-7： x=0.54m 其余零点位置见例1-4 图. 连接各零点得到零线. 2。土方工程量计算 零线确定后，便可进行土方量的计算。方格中土方量的计算有两种方法：“四方棱柱体法”和“三角棱柱体法”。 a 四方棱柱体法 四方棱柱体的体积计算方法分两种情况： 1．方格四个角点全部为填或全部为挖（图1-5a）时： （1-12） 式中 V——挖方或填方体积，m3； H1，H 2，H3，H4—方格四个角点的填挖高度，均取绝对值，m。 a——方格边长，m。 2．方格四个角点，部分是挖方，部分是填方（图 1-5b 和 c）时： （1-13） （1-14） 式中 ∑H填（挖）——方格角点中填（挖）方施工高度总和，各角点施工高度取绝对值，m； ∑H——方格四角点施工高度总和，各角点施工高度取绝对值，m； a） 角点全填或全挖；b）角点二填二挖；c）角点一填（挖）三挖（填） 图 1-5 四方棱柱体的体积计算 例 1-5 根据例 1-1 及例 1-2 计算结果，运用四角棱柱体法计算挖填土方量。 解： 方 格 土方工程量（m3） 例 1-1 例 1-2 0、1、5、6 所围方格 VT 0 0 VW 219...
