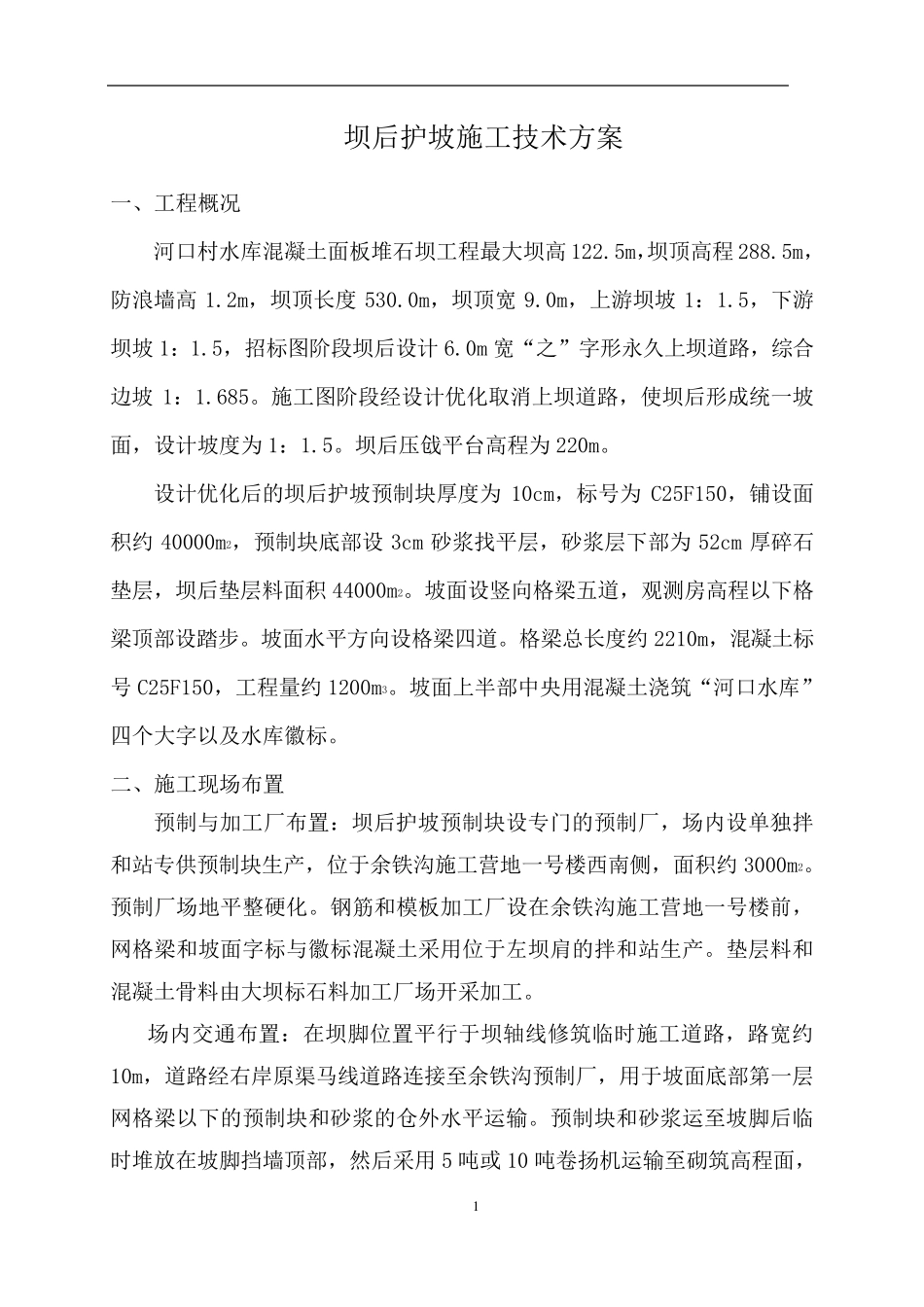

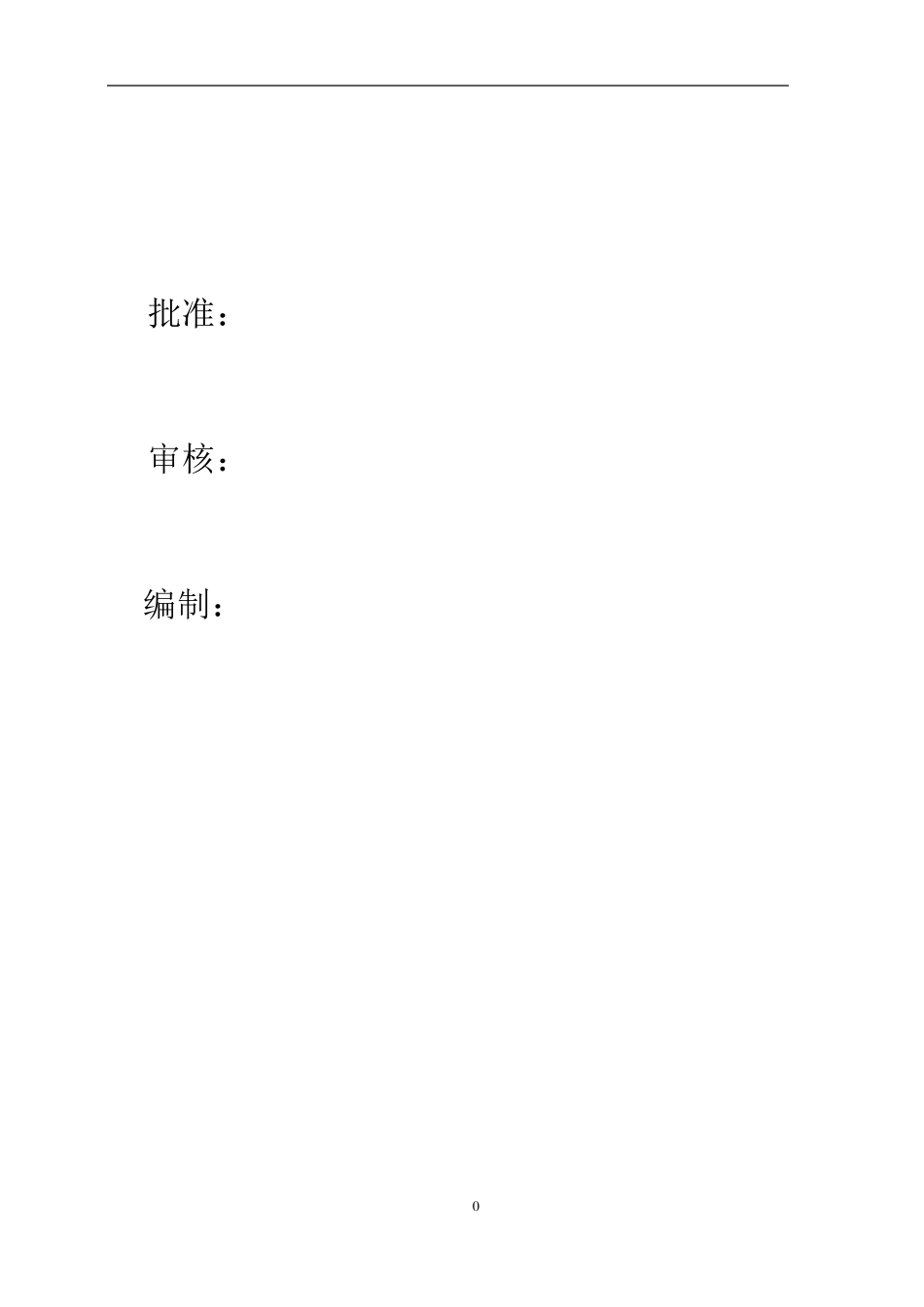

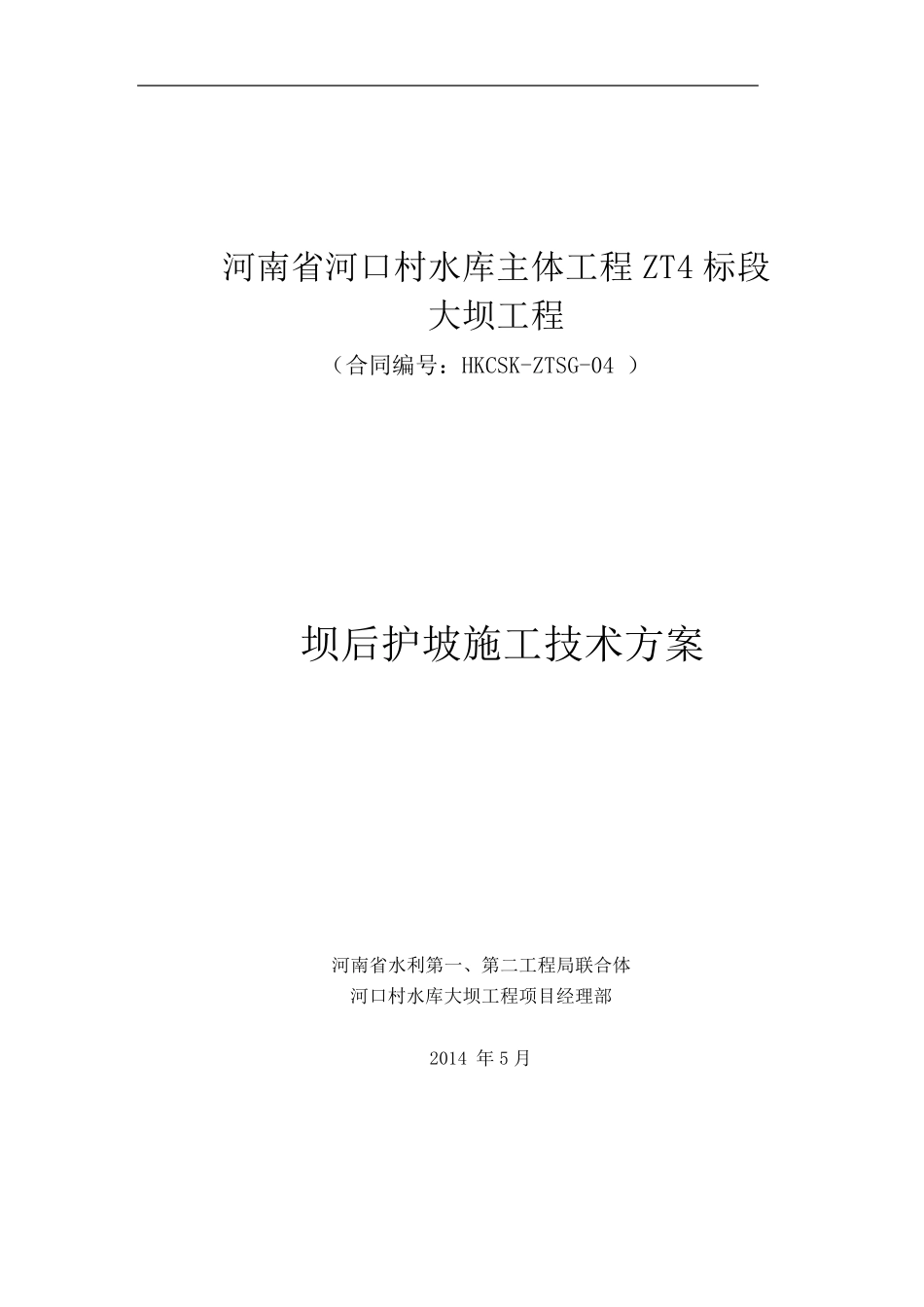

河南省河口村水库主体工程ZT4 标段 大坝工程 （合同编号：HKCSK-ZTSG-04 ） 坝后护坡施工技术方案 河南省水利第一、第二工程局联合体 河口村水库大坝工程项目经理部 2014 年 5 月 0 批准： 审核： 编制： 1 坝后护坡施工技术方案 一、工程概况 河口村水库混凝土面板堆石坝工程最大坝高122.5m，坝顶高程288.5m，防浪墙高1.2m，坝顶长度530.0m，坝顶宽9.0m，上游坝坡1：1.5，下游坝坡1：1.5，招标图阶段坝后设计6.0m 宽“之”字形永久上坝道路，综合边坡1：1.685。施工图阶段经设计优化取消上坝道路，使坝后形成统一坡面，设计坡度为 1：1.5。坝后压戗平台高程为 220m。 设计优化后的坝后护坡预制块厚度为 10cm，标号为 C25F150，铺设面积约 40000m2，预制块底部设3cm 砂浆找平层，砂浆层下部为 52cm 厚碎石垫层，坝后垫层料面积 44000m2。坡面设竖向格梁五道，观测房高程以下格梁顶部设踏步。坡面水平方向设格梁四道。格梁总长度约 2210m，混凝土标号 C25F150，工程量约 1200m3。坡面上半部中央用混凝土浇筑“河口水库”四个大字以及水库徽标。 二、施工现场布置 预制与加工厂布置：坝后护坡预制块设专门的预制厂，场内设单独拌和站专供预制块生产，位于余铁沟施工营地一号楼西南侧，面积约 3000m2。预制厂场地平整硬化。钢筋和模板加工厂设在余铁沟施工营地一号楼前，网格梁和坡面字标与徽标混凝土采用位于左坝肩的拌和站生产。垫层料和混凝土骨料由大坝标石料加工厂场开采加工。 场内交 通 布置：在坝脚 位置平行 于坝轴 线 修 筑临 时 施工道路，路宽约10m，道路经右 岸 原 渠 马 线 道路连 接 至 余铁沟预制厂，用于坡面底部第 一层网格梁以下的预制块和砂浆的仓 外 水平运 输 。预制块和砂浆运 至 坡脚 后临时 堆放 在坡脚 挡 墙顶部，然 后采用 5 吨 或 10 吨 卷 扬 机 运 输 至 砌 筑高程面， 2 最后在砌筑高层面搭设临时施工便道，用于预制块的仓内水平运输。 由于坝后永久“之”字路的取消，预制块和砂浆不能直接运输至砌筑高程，护坡垫层料也不能通过9#路——1#路——5#路和“之”字路直接运至工作面或坝顶。根据现场条件，同时考虑已经砌筑的预制块不被干扰破坏，坡面底部第一道网格梁以上预制块和砂浆须经 4#路运至坝顶，然后用卷扬机配合斗车运至砌筑高程。护坡垫层料通过9#路——1#路——4#路运至坝顶，然后经溜槽运至坡面各处。混凝土骨料通...
