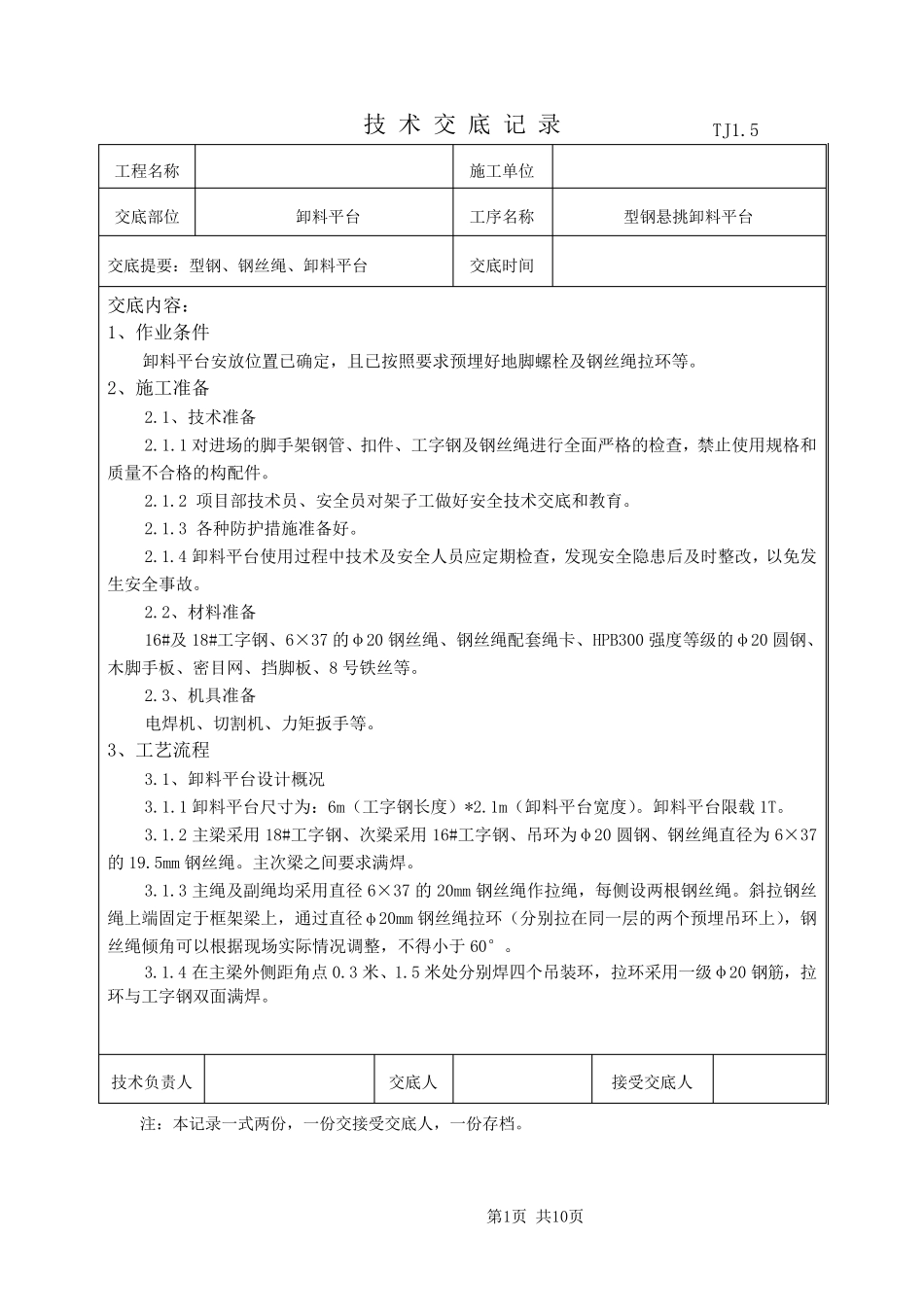

第 1页 共 10页 技 术 交 底 记 录 TJ1.5 工 程 名 称 施 工 单 位 交 底 部 位 卸 料 平 台 工 序 名 称 型 钢 悬 挑 卸 料 平 台 交 底 提 要 ： 型 钢 、 钢 丝 绳 、 卸 料 平 台 交 底 时 间 交 底 内 容 ： 1、 作 业 条 件 卸 料 平 台 安 放 位 置 已 确 定 ， 且 已 按 照 要 求 预 埋 好 地 脚 螺 栓 及 钢 丝 绳 拉 环 等 。 2、 施 工 准 备 2.1、 技 术 准 备 2.1.1 对 进 场 的 脚 手 架 钢 管 、 扣 件 、 工 字 钢 及 钢 丝 绳 进 行 全 面 严 格 的 检 查 ， 禁 止 使 用 规 格 和质 量 不 合 格 的 构 配 件 。 2.1.2 项 目 部 技 术 员 、 安 全 员 对 架 子 工 做 好 安 全 技 术 交 底 和 教 育 。 2.1.3 各 种 防 护 措 施 准 备 好 。 2.1.4 卸 料 平 台 使 用 过 程 中 技 术 及 安 全 人 员 应 定 期 检 查 ， 发 现 安 全 隐 患 后 及 时 整 改 ， 以 免 发生 安 全 事 故 。 2.2、 材 料 准 备 16#及 18#工 字 钢 、 6× 37 的 φ 20 钢 丝 绳 、 钢 丝 绳 配 套 绳 卡 、 HPB300 强 度等 级的 φ 20 圆钢 、木脚 手 板、 密目 网、 挡脚 板、 8 号铁丝 等 。 2.3、 机具准 备 电焊机、 切割机、 力矩扳手 等 。 3、 工 艺流程 3.1、 卸 料 平 台 设计概况 3.1.1 卸 料 平 台 尺寸为： 6m（工 字 钢 长度）*2.1m（卸 料 平 台 宽度）。 卸 料 平 台 限载1T。 3.1.2 主梁采用 18#工 字 钢 、 次梁采用 16#工 字 钢 、 吊环 为φ 20 圆钢 、 钢 丝 绳 直径为6× 37的 19.5mm 钢 丝 绳 。 主次梁之间 要 求 满焊。 3.1.3 主绳 及 副绳 均采用 直径6× 37 的 20mm 钢 丝 绳 作 拉 绳 ， 每侧设两根钢 丝 绳 。 斜拉 钢 丝绳 上端固定 于框架 梁上， 通过 直径φ 20mm 钢 丝 绳 拉 环 （分别拉 在同一层的 两个预 埋 吊环 上）， 钢丝 绳 倾角可以 根据现 场 实际情况调整 ， 不 得小于60°。 3.1.4 在主梁外侧距角点 0.3 米、 1.5 米处分别焊四个吊装环 ， 拉 环 采用 一级φ 20 ...
