型钢混凝土梁柱施工方案VIP免费

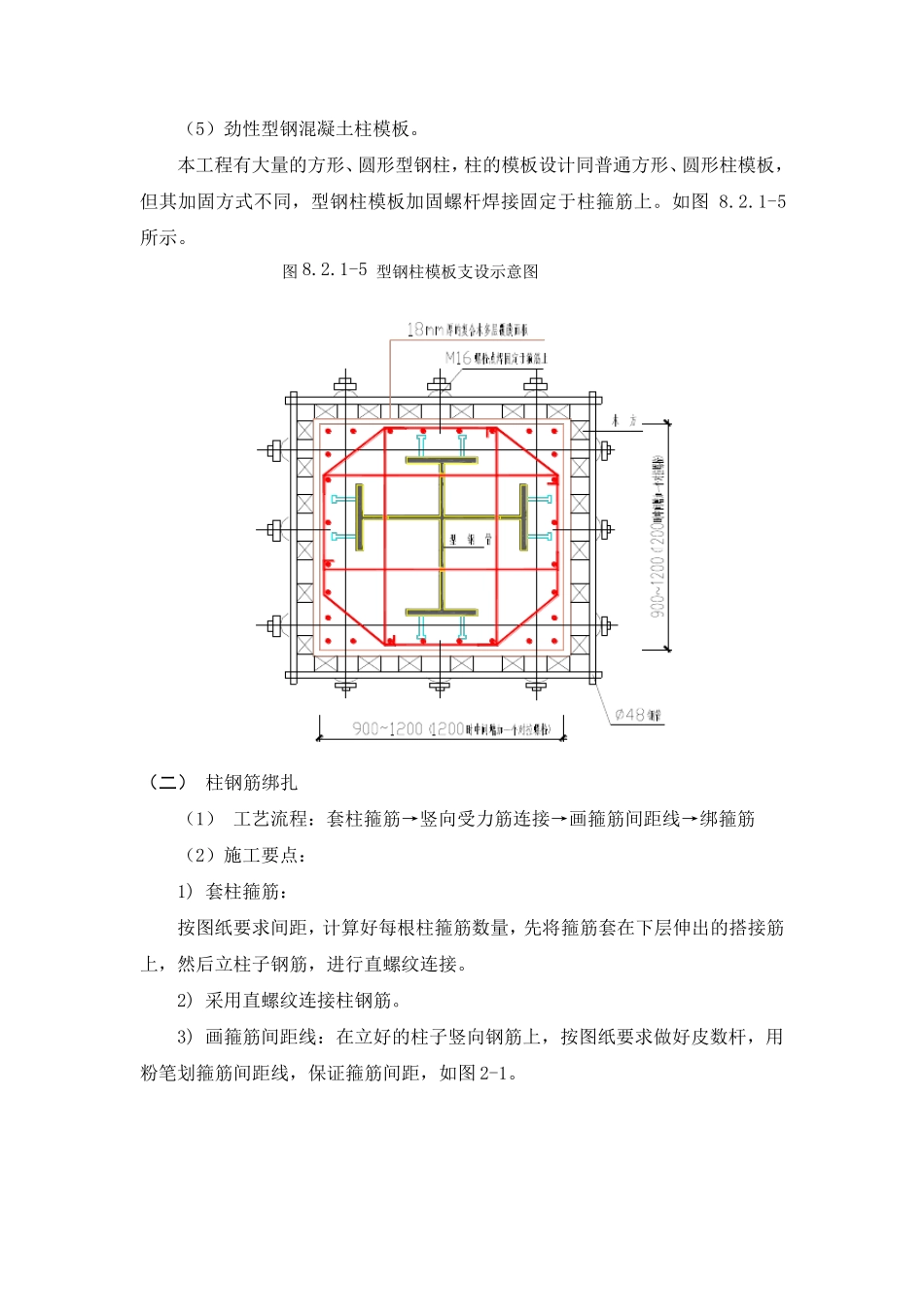

型钢混凝土柱施工方案 （一）结构柱模板设计及施工 本工程框架柱模板均采用覆膜木胶合板，沿模板短边设置50×100 方木，木枋与九夹板之间用钉子钉牢，模板就位后用短钢管临时固定，柱模板用柱箍加固。 （1） 对于截面小于 800mm 的柱模板加固采用双向 “十”字形排列的对拉螺栓相结合的方法。示意图如 1-1： 管钢管箍@500mm木枋方柱模板支撑示意M16对拉螺栓18mm厚的复合木多层覆膜面板 （2）柱模每边设置两道对拉螺栓从而确保模板的刚度。示意图如 1-2： PVC套管柱子模板支撑示意图800～1200800～1200木方48钢管M16对拉螺栓18mm厚的复合木多层覆膜面板 （3）对于单边截面大于 1200mm 的柱模，该长边再增设一道拉杆，其余做法1-1 800mm 以下方柱模板支设示意图 图 1-2 800-1200mm 柱模板支设示意图 同上，如图1-3 所示。 PVC套 管柱子模板支撑示意图M16对拉螺栓18mm厚的复合木多层覆膜面板木方48钢管小于等于800，1根对拉螺栓800～1200，两根对拉螺栓 （4）异型柱模板（核心筒体剪力墙） 工程的异型柱模板支设见示意见图8.2.1-4。 图1-3 单边截面大于 1200m 柱模板示意图 图1-4 异型柱模板支设示意图 （5）劲性型钢混凝土柱模板。 本工程有大量的方形、圆形型钢柱，柱的模板设计同普通方形、圆形柱模板，但其加固方式不同，型钢柱模板加固螺杆焊接固定于柱箍筋上。如图8.2.1-5所示。 （二） 柱钢筋绑扎 （1） 工艺流程：套柱箍筋→竖向受力筋连接→画箍筋间距线→绑箍筋 （2）施工要点： 1) 套柱箍筋： 按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，进行直螺纹连接。 2) 采用直螺纹连接柱钢筋。 3) 画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求做好皮数杆，用粉笔划箍筋间距线，保证箍筋间距，如图2-1。 图8.2.1-5 型钢柱模板支设示意图 4) 柱箍筋绑扎： 按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，采用缠扣绑扎。 箍筋的接头(弯钩叠合处)交错布置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点均应扎牢(箍筋平直部分与纵向钢筋交叉点可间隔扎牢),绑扎箍筋时绑扣相互间应成八字形。箍筋与主筋要垂直。箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。柱箍筋端头应弯成135°，平直部分长度不小于 10d，(d 为箍筋直径)。 柱筋保护层塑料卡卡在外竖筋上，间距一般 1000 ㎜，以保证主筋保护层厚度准确。 框架梁钢...
