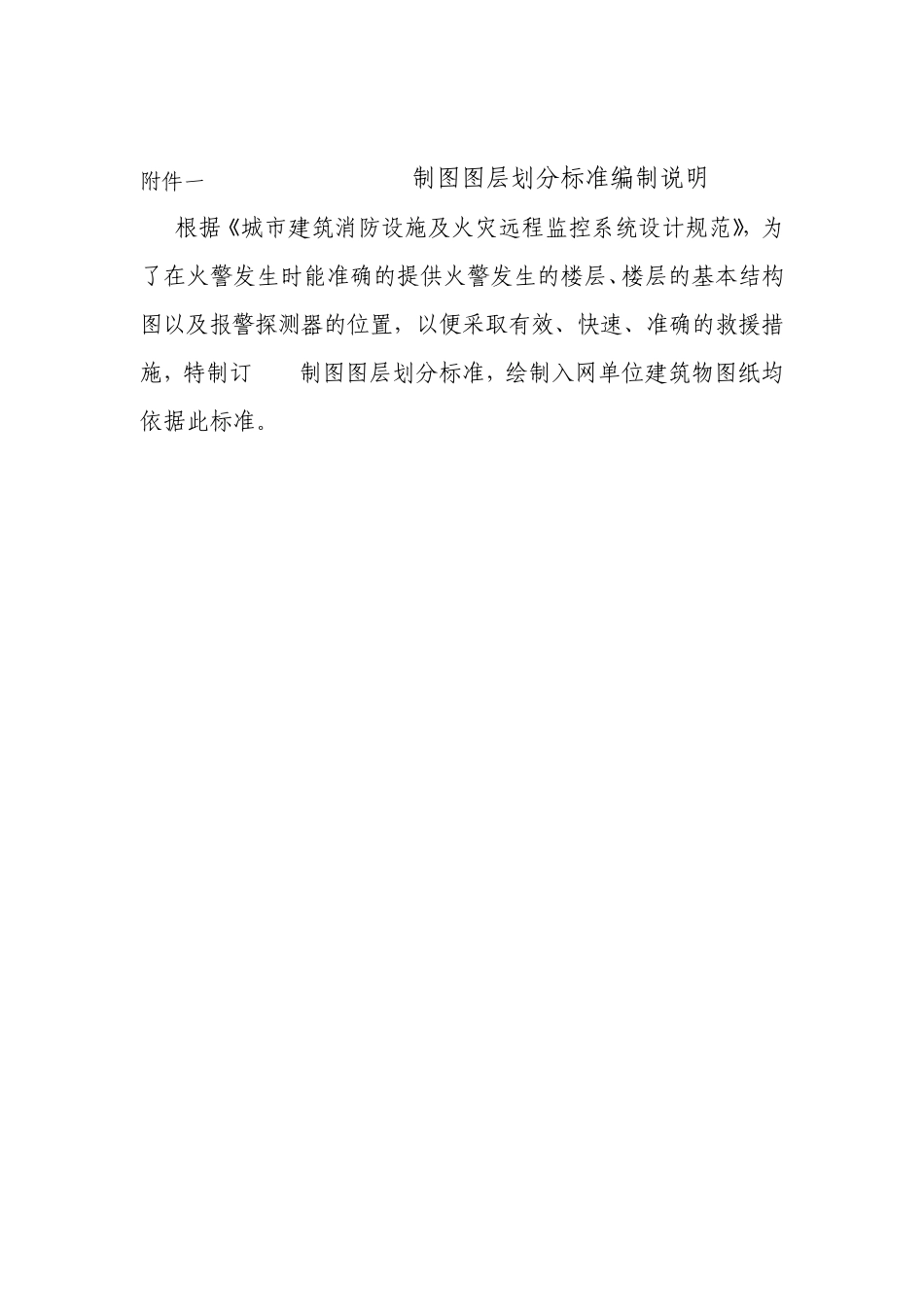

绘图要求编制说明 为了统一图纸的录入，总公司特制订了《绘图要求》，绘图人员在实际绘图过程中必须严格执行，并且公司总公司会安排专人负责审查。 绘图要求 为了统一制图，绘图人员必须严格按照公司提供的《CAD制图图层划分标准》设臵图层，将原始图纸按1：1的比例绘制成CAD电子版图纸，经核对无误后将DWG格式的图纸再转化成GIF格式，请参考《DWG格式转化成一定比例GIF格式的标准》。 完成一个建筑设施的绘制后，经检查无误将CAD电子图纸与GIF格式图片一并交给公司专门人员。 附件一、CAD制图图层划分标准 附件二、DWG格式转化成一定比例GIF格式的标准 附件三。图纸资料补充说明 附件一 CAD制图图层划分标准编制说明 根据《城市建筑消防设施及火灾远程监控系统设计规范》，为了在火警发生时能准确的提供火警发生的楼层、楼层的基本结构图以及报警探测器的位臵，以便采取有效、快速、准确的救援措施，特制订 CAD制图图层划分标准，绘制入网单位建筑物图纸均依据此标准。 CAD 制图图层划分标准 共3页 第1页 序号 名 称 颜 色 线 型 线 宽 备 注 1 建筑—隔断 255（白色） con 默认 隔断墙 2 建筑—围护结构 255（白色） con 默认 外围结构 3 建筑—剪力墙 255（白色） con 默认 剪力墙 4 建筑—柱子 9 (灰) con 默认 柱填充 5 建筑—窗子 3 （绿色） con 默认 6 建筑—楼梯 255（白色） con 默认 7 建筑—幕墙 160 con 默认 8 建筑—门 255（白色） con 默认 9 标注层 255（白色） con 默认 HZ2 10 单输入单输出模块 6 （品红） con 默认 11 单输入模块 6 （品红） con 默认 12 电梯 6 （品红） con 默认 13 防火卷帘门 6 （品红） con 默认 14 联动切换模块 6 （品红） con 默认 15 楼层显示器 6 （品红） con 默认 16 排烟阀 6 （品红） con 默认 17 喷淋讯号蝶阀 6 （品红） con 默认 18 模拟温感探头 6 （品红） con 默认 CAD 制图图层划分标准 共3页 第2页 序号 名 称 颜 色 线 型 线 宽 备 注 19 模拟烟感探头 6 （品红） con 默认 20 气压罐压力开关 6 （品红） con 默认 21 声光报警器 6 （品红） con 默认 22 手动报警按钮 6 （品红） con 默认 23 双输入双输出模块 6 （品红） con 默认 24 水流指示器 6 （品红） con 默认 25 消防泵 6 ...
