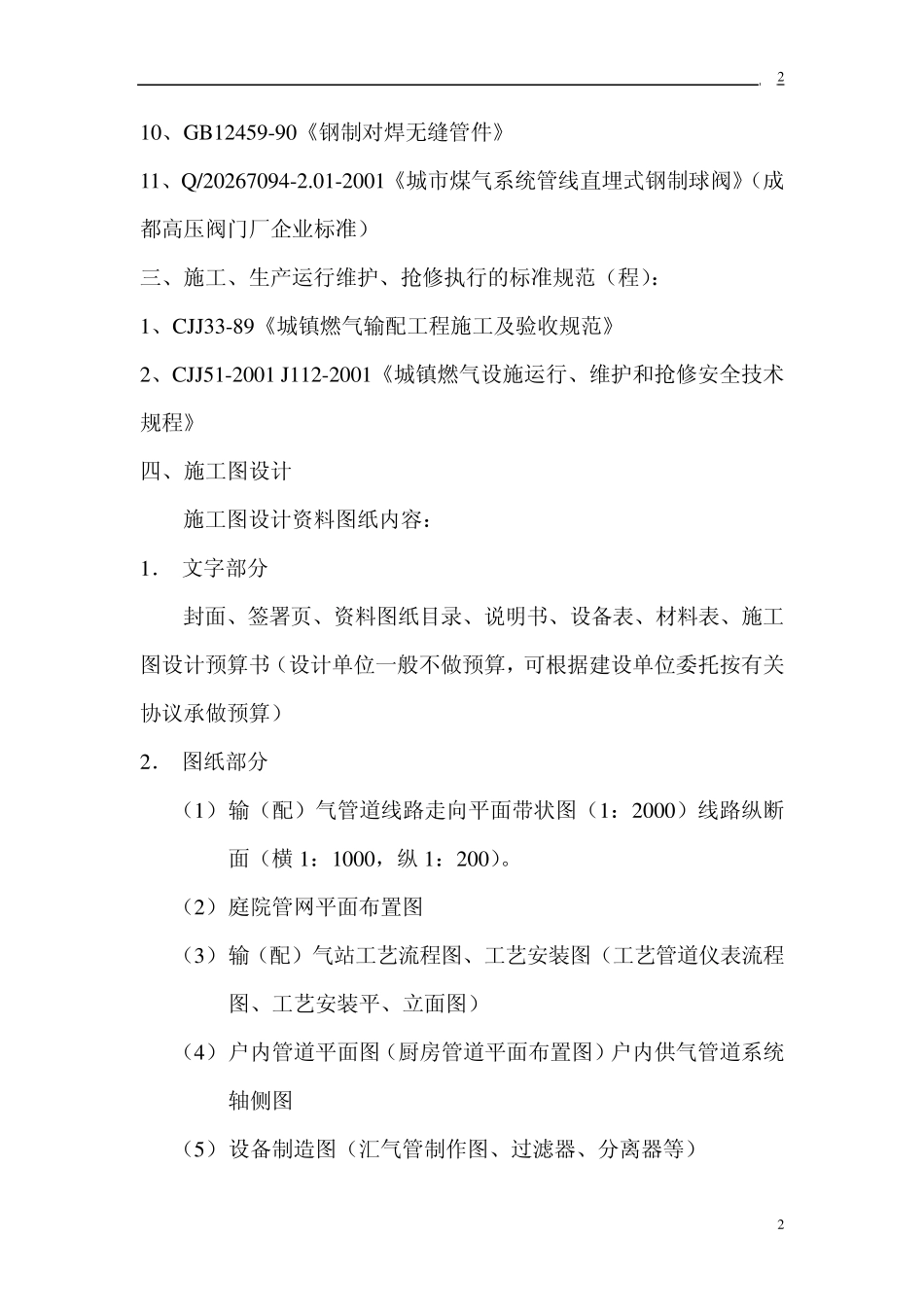

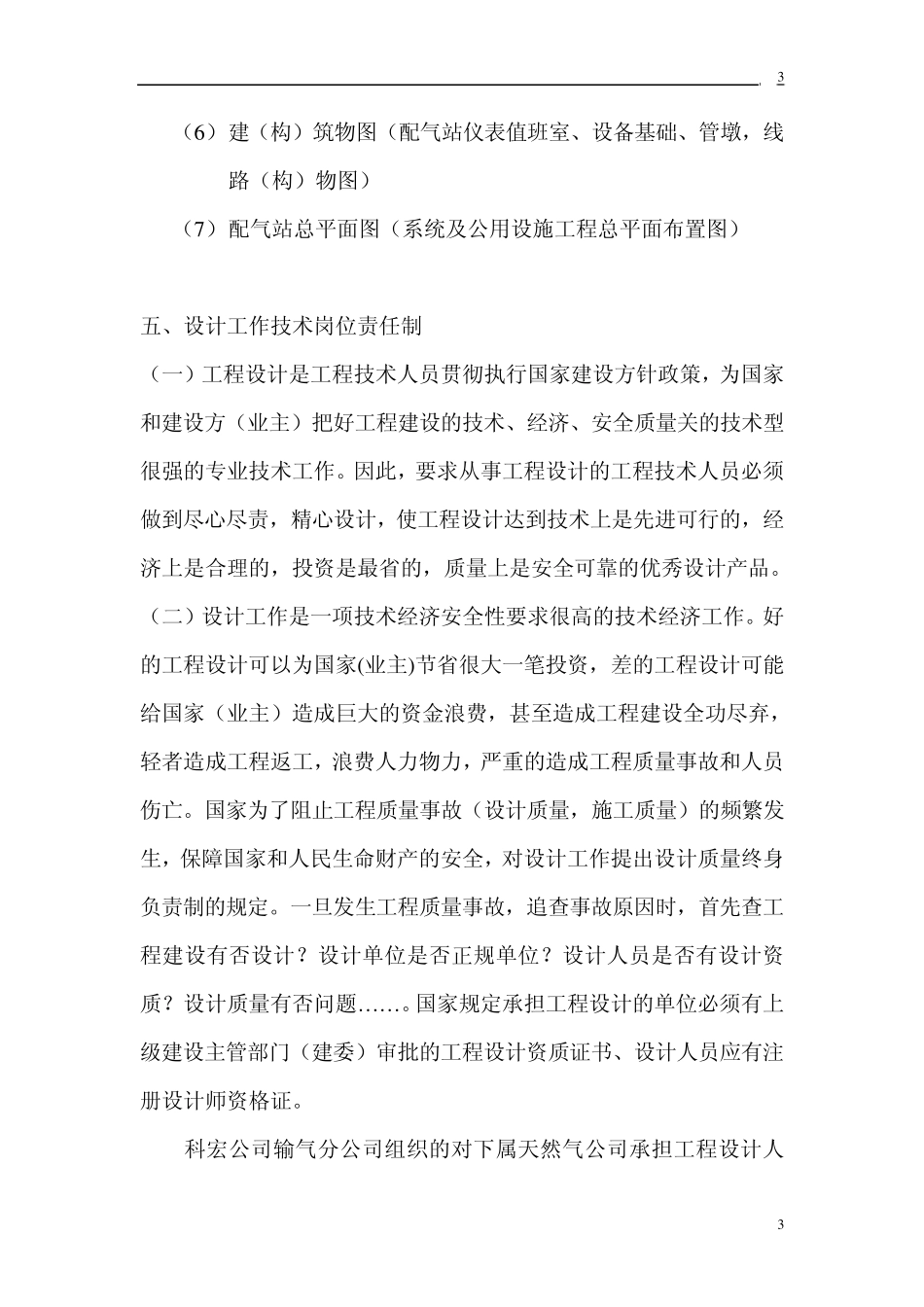

1 1 城镇燃气设计培训讲座 一、 工程设计执行的标准、规定(程)、规范： 1、GB50028-93（2002 版）《城镇燃气设计规范》 2、GB50183-93《原油天然气工程设计防火规范》 3、SY/T0003-2003《石油天然气工程制图标准》 4、SY009-93《石油地面工程设计文件编制规程》 5、CJJ63-95《聚乙烯燃气管道工程技术规程》 6、CJJ95-2003 J273-2003《城镇燃气埋地钢质管道腐蚀控制技术规程》 二、管材、管件选用执行的标准、规范： 1、GB/T8163-1999《输送流体用无缝钢管》 2、GB/T3091-2001《低压流体输送用焊接钢管》 3、GB15558.1-1995《燃气用埋地聚乙烯管材》 4、GB15558.2-1995《燃气用埋地聚乙烯管件》 5、GB/T18997.2-2003《铝塑复合压力管 第二部分 铝管对接焊式铝塑管》 6、GB/T13295《水及燃气管道用球墨铸铁管、管件和附件》 7、CJ/T182-2003《燃气用埋地孔网钢带聚乙烯复合管》 8、CJ/T125-2000《燃气用钢骨架聚乙烯塑料复合管》 9、CJ/T126-2000《燃气用钢骨架聚乙烯塑料复合管件》 2 2 10、GB12459-90《钢制对焊无缝管件》 11、Q /20267094-2.01-2001《城市煤气系统管线直埋式钢制球阀》（成都高压阀门厂企业标准） 三、施工、生产运行维护、抢修执行的标准规范（程）： 1、CJJ33-89《城镇燃气输配工程施工及验收规范》 2、CJJ51-2001 J112-2001《城镇燃气设施运行、维护和抢修安全技术规程》 四、施工图设计 施工图设计资料图纸内容： 1． 文字部分 封面、签署页、资料图纸目录、说明书、设备表、材料表、施工图设计预算书（设计单位一般不做预算，可根据建设单位委托按有关协议承做预算） 2． 图纸部分 （1） 输（配）气管道线路走向平面带状图（1：2000）线路纵断面（横 1：1000，纵 1：200）。 （2） 庭院管网平面布置图 （3） 输（配）气站工艺流程图、工艺安装图（工艺管道仪表流程图、工艺安装平、立面图） （4） 户内管道平面图（厨房管道平面布置图）户内供气管道系统轴侧图 （5） 设备制造图（汇气管制作图、过滤器、分离器等） 3 3 （6 ） 建（构）筑物图（配气站仪表值班室、设备基础、管墩，线路（构）物图） （7 ） 配气站总平面图（系统及公用设施工程总平面布置图） 五、设计工作技术岗位责任制 （一）工程设计是工程技术人员贯彻执行国家建设方针政策，为国家和建设方（业主）把好工程建设的技术、经济、安全质量关的技术型很强的专业技术工作。因此，要求从事工...
