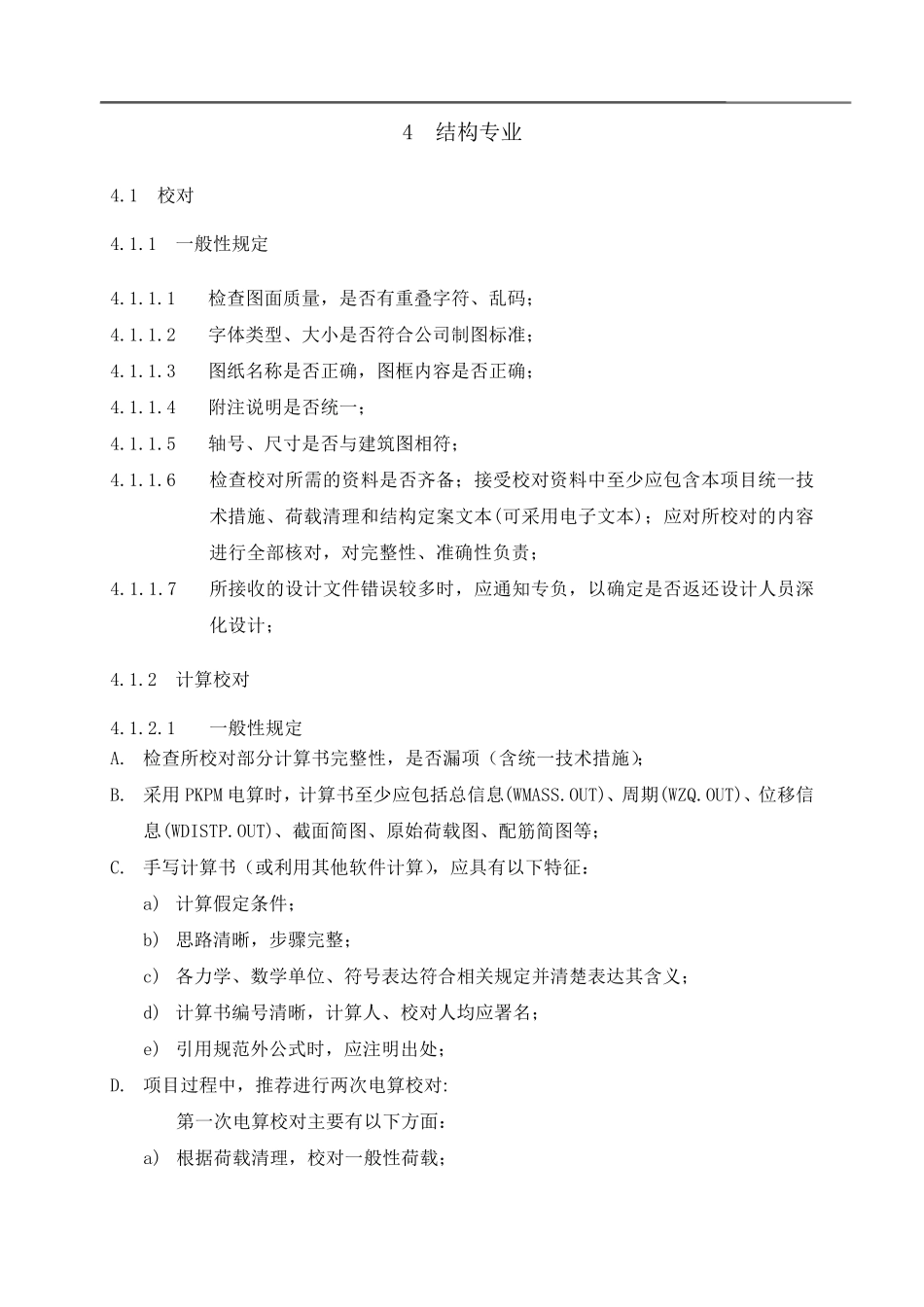

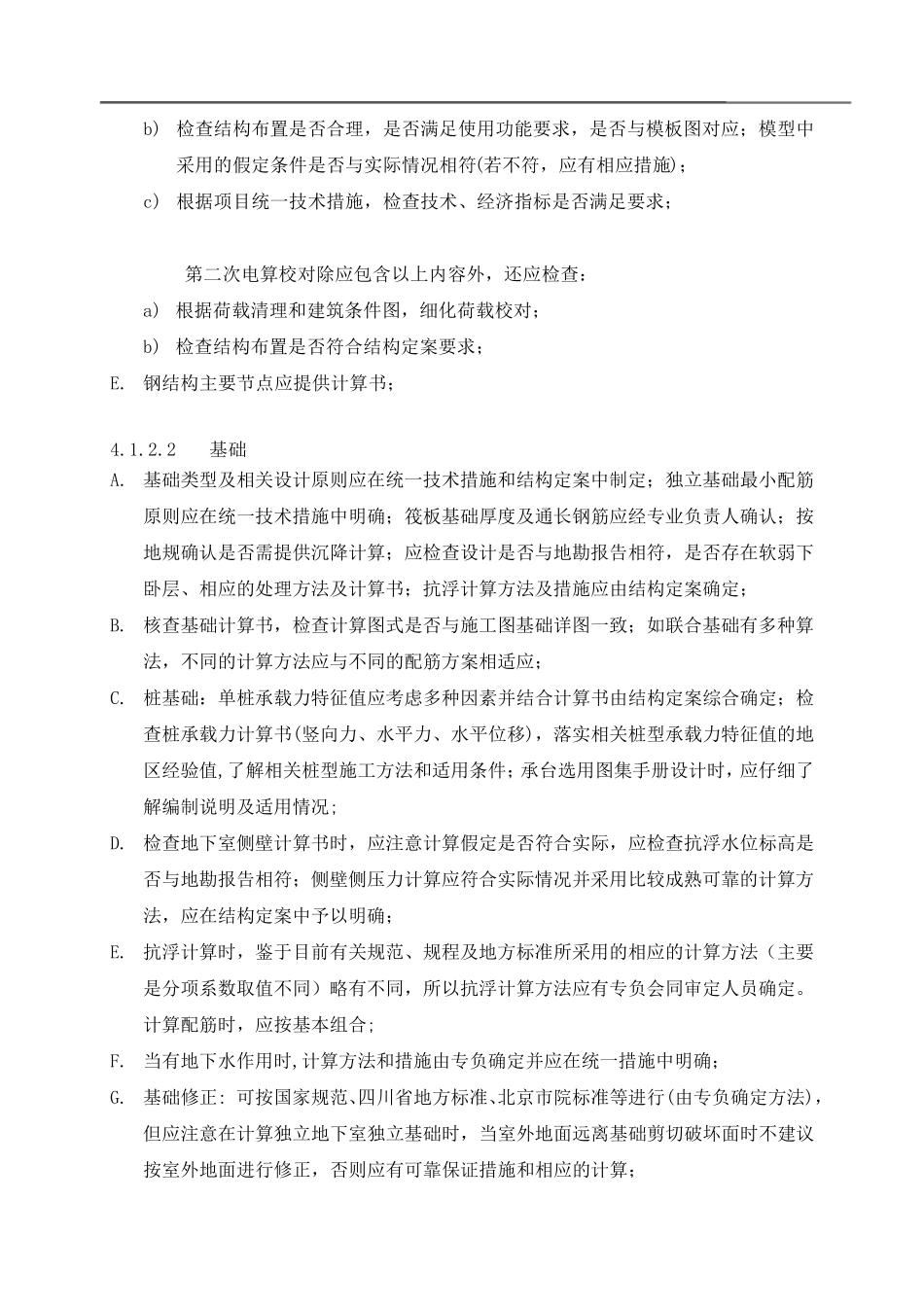

4 结构专业 4.1 校对 4.1.1 一般性规定 4.1.1.1 检查图面质量，是否有重叠字符、乱码； 4.1.1.2 字体类型、大小是否符合公司制图标准； 4.1.1.3 图纸名称是否正确，图框内容是否正确； 4.1.1.4 附注说明是否统一； 4.1.1.5 轴号、尺寸是否与建筑图相符； 4.1.1.6 检查校对所需的资料是否齐备；接受校对资料中至少应包含本项目统一技术措施、荷载清理和结构定案文本(可采用电子文本)；应对所校对的内容进行全部核对，对完整性、准确性负责； 4.1.1.7 所接收的设计文件错误较多时，应通知专负，以确定是否返还设计人员深化设计； 4.1.2 计算校对 4.1.2.1 一般性规定 A. 检查所校对部分计算书完整性，是否漏项（含统一技术措施）； B. 采用 PKPM 电算时，计算书至少应包括总信息(WMASS.OUT)、周期(WZQ.OUT)、位移信息(WDISTP.OUT)、截面简图、原始荷载图、配筋简图等； C. 手写计算书（或利用其他软件计算），应具有以下特征： a) 计算假定条件； b) 思路清晰，步 骤 完整； c) 各 力 学 、数 学 单 位、符号表 达 符合相关 规定并 清楚 表 达 其含义 ； d) 计算书编 号清晰，计算人、校对人均 应署 名； e) 引 用规范 外 公式 时，应注明出 处 ； D. 项目过 程 中，推 荐 进行两 次 电算校对: 第 一次 电算校对主 要 有以下方 面： a) 根 据 荷载清理，校对一般性荷载； b) 检查结构布置是否合理，是否满足使用功能要求，是否与模板图对应；模型中采用的假定条件是否与实际情况相符(若不符，应有相应措施)； c) 根据项目统一技术措施，检查技术、经济指标是否满足要求； 第二次电算校对除应包含以上内容外，还应检查： a) 根据荷载清理和建筑条件图，细化荷载校对； b) 检查结构布置是否符合结构定案要求； E. 钢结构主要节点应提供计算书； 4.1.2.2 基础 A. 基础类型及相关设计原则应在统一技术措施和结构定案中制定；独立基础最小配筋原则应在统一技术措施中明确；筏板基础厚度及通长钢筋应经专业负责人确认；按地规确认是否需提供沉降计算；应检查设计是否与地勘报告相符，是否存在软弱下卧层、相应的处理方法及计算书；抗浮计算方法及措施应由结构定案确定； B. 核查基础计算书，检查计算图式是否与施工图基础详图一致；如联合基础有多种算法，不同的计算方法应与不同的配筋方案相适应； C. 桩基础：单桩承载力特征值应考虑 多种因 ...
