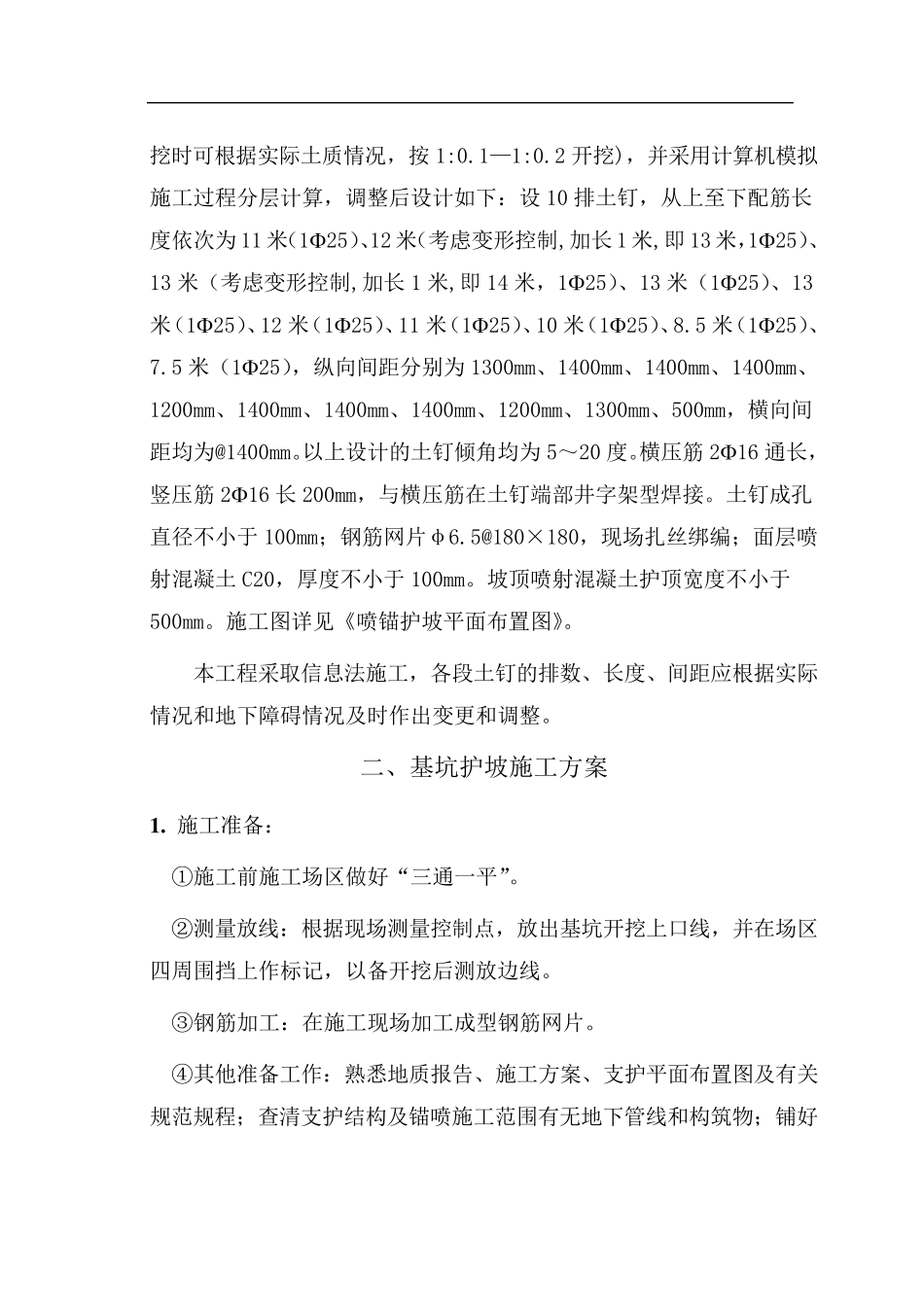

基坑护坡施工方案 一、基坑护坡设计方案 1 .设计依据： 1．北京市勘察设计院 2001 初 022 号勘察报告 2．设计与计算遵循国家及北京市有关规范, 主要有: 建筑地基基础设计规范 GBJ7--89 砼结构设计规范 GBJ10—89 建筑基坑支护技术规程 JGJ120-99 2 .方案选择： 基坑护坡设计考虑了后续施工用地及场地情况，在保证基础施工安全的前提下，尽可能降低造价，并最大可能的减小回填量，基于以上原则，我项目决定选用喷锚网（土钉墙）支护技术。 喷锚网支护技术是一种先进的新型岩土加固技术，它充分利用原状土体自身的承载能力，通过密布土钉及压力注浆，彻底改善加固区原状土体的力学性能，在边坡原状土体中形成加固区（土钉墙）以抵抗不稳定的侧向土压力；边坡回固施工紧随开挖，迅速封闭开挖面，使得 因 开挖造成的土层 应 力的释 放 及时 得 到 控 制 ，从 而 使边坡土体变 形得 到 有效控 制 ；用土钉将 不稳定的土压力引 入 深 层 土体中，借 助 稳定土层 自身的承载力，提供 有效 的锚固力来 平 衡 不稳定的压力，从 而 形成一种先进的深 层 承力主动 支护体系 ，与土体共 同 作 用，充分发 挥 土层 能量，提高 边坡土层 的整 体性的自身强 度 自稳定能力，使边坡得 以稳定。 3 . 设计方案： 本 工程基坑护坡采 用喷锚网支护。喷锚护坡按 1:0.1 开挖计算(开 挖时可根据实际土质情况，按1:0.1—1:0.2 开挖)，并采用计算机模拟施工过程分层计算，调整后设计如下：设10 排土钉，从上至下配筋长度依次为11 米（125）、12 米（考虑变形控制,加长1 米,即13 米，125）、13 米（考虑变形控制,加长1 米,即14 米，125）、13 米（125）、13米（125）、12 米（125）、11 米（125）、10 米（125）、8.5 米（125）、7.5 米（125），纵向间距分别为1300mm、1400mm、1400mm、1400mm、1200mm、1400mm、1400mm、1400mm、1200mm、1300mm、500mm，横向间距均为@1400mm。以上设计的土钉倾角均为5～20 度。横压筋216 通长，竖压筋216 长200mm，与横压筋在土钉端部井字架型焊接。土钉成孔直径不小于100mm；钢筋网片φ6.5@180×180，现场扎丝绑编；面层喷射混凝土C20，厚度不小于100mm。坡顶喷射混凝土护顶宽度不小于500mm。施工图详见《喷锚护坡平面布置图》。 本工程采取信息法施工，各段土钉的排数、长度、间距应根据实际情况和地下障碍情...
