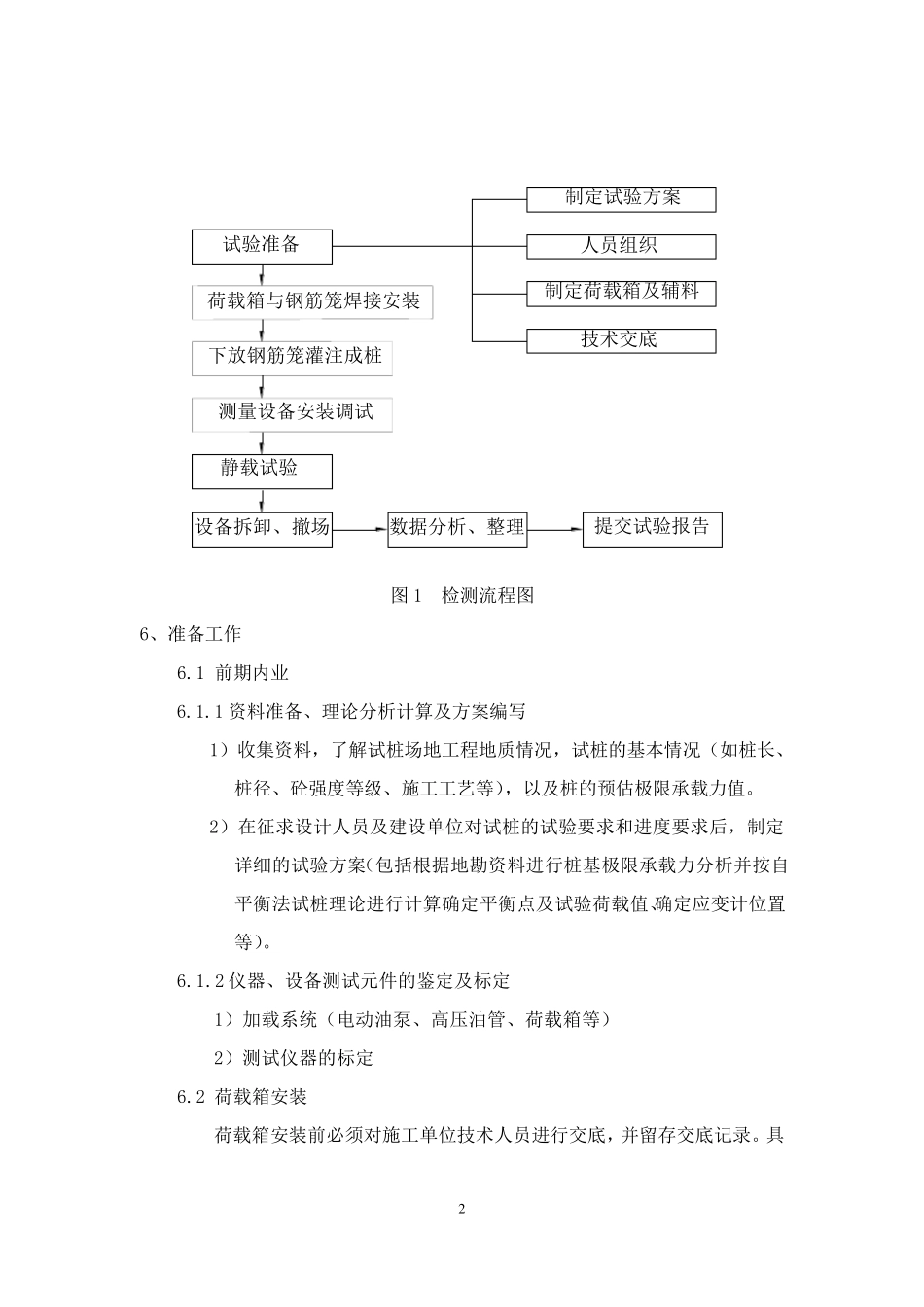

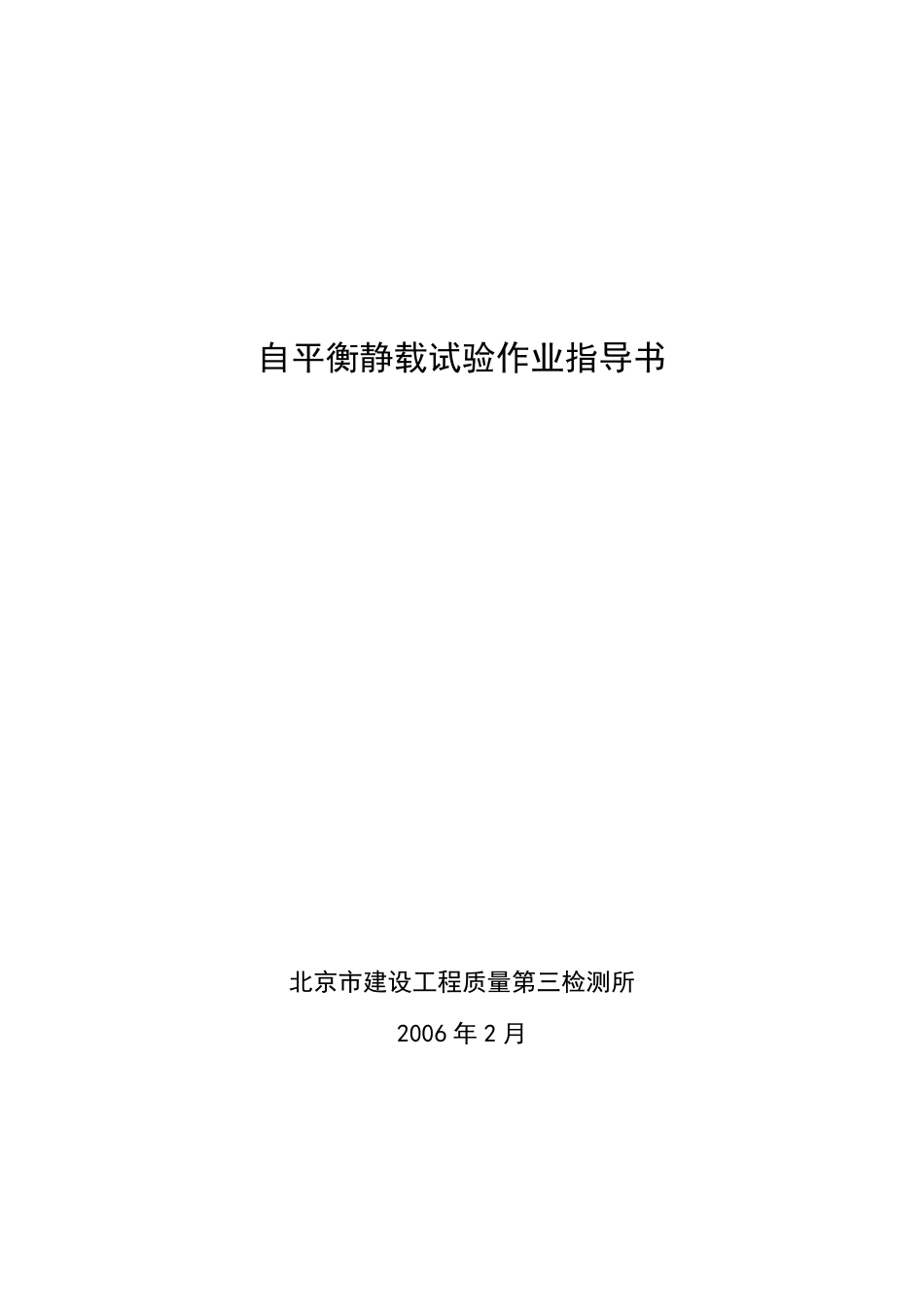

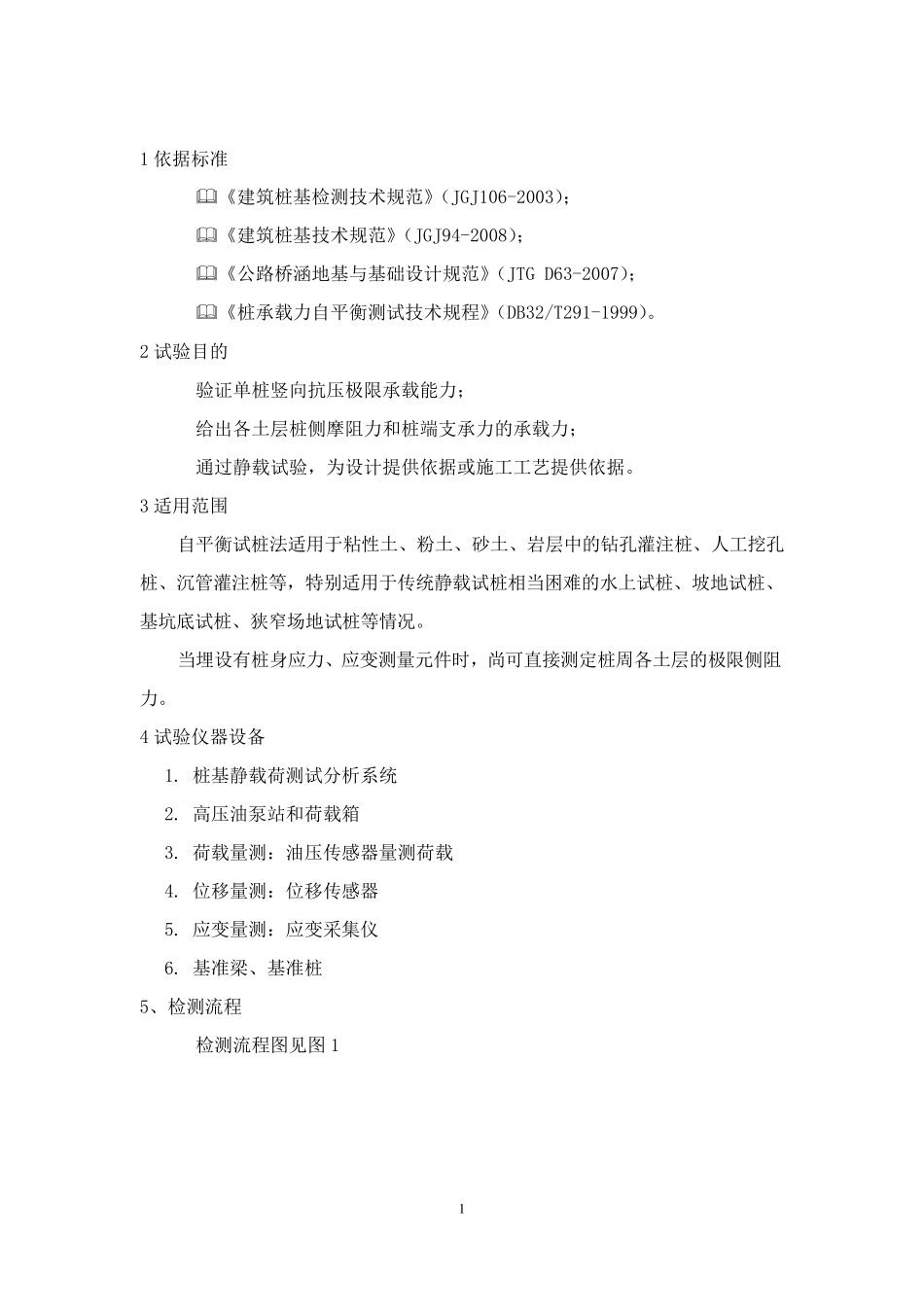

自平衡静载试验作业指导书 北京市建设工程质量第三检测所 2006 年 2 月 1 1 依据标准 《建筑桩基检测技术规范》（JGJ106-2003）； 《建筑桩基技术规范》（JGJ94-2008）； 《公路桥涵地基与基础设计规范》（JTG D63-2007）； 《桩承载力自平衡测试技术规程》（DB32/T291-1999）。 2 试验目的 验证单桩竖向抗压极限承载能力； 给出各土层桩侧摩阻力和桩端支承力的承载力； 通过静载试验，为设计提供依据或施工工艺提供依据。 3 适用范围 自平衡试桩法适用于粘性土、粉土、砂土、岩层中的钻孔灌注桩、人工挖孔桩、沉管灌注桩等，特别适用于传统静载试桩相当困难的水上试桩、坡地试桩、基坑底试桩、狭窄场地试桩等情况。 当埋设有桩身应力、应变测量元件时，尚可直接测定桩周各土层的极限侧阻力。 4 试验仪器设备 1. 桩基静载荷测试分析系统 2. 高压油泵站和荷载箱 3. 荷载量测：油压传感器量测荷载 4. 位移量测：位移传感器 5. 应变量测：应变采集仪 6. 基准梁、基准桩 5、检测流程 检测流程图见图 1 2 技术交底制定荷载箱及辅料人员组织制定试验方案提交试验报告数据分析、整理设备拆卸、撤场静载试验测量设备安装调试下放钢筋笼灌注成桩荷载箱与钢筋笼焊接安装试验准备 图 1 检测流程图 6、准备工作 6.1 前期内业 6.1.1 资料准备、理论分析计算及方案编写 1）收集资料，了解试桩场地工程地质情况，试桩的基本情况（如桩长、桩径、砼强度等级、施工工艺等），以及桩的预估极限承载力值。 2）在征求设计人员及建设单位对试桩的试验要求和进度要求后，制定详细的试验方案（包括根据地勘资料进行桩基极限承载力分析并按自平衡法试桩理论进行计算确定平衡点及试验荷载值、确定应变计位置等）。 6.1.2 仪器、设备测试元件的鉴定及标定 1）加载系统（电动油泵、高压油管、荷载箱等） 2）测试仪器的标定 6.2 荷载箱安装 荷载箱安装前必须对施工单位技术人员进行交底，并留存交底记录。具3 体技术交底内容如下： 1、成孔时严防偏孔、斜孔；注意孔内水头，防止反串塌孔。终孔时注意清孔，沉渣应小于 50mm； 2、荷载箱应立放在平整地上与钢筋笼焊接，位移棒套管与钢筋笼适当固定，位移棒应按要求与荷载箱牢靠连接。荷载箱与钢筋笼焊接时，主筋与荷载箱焊接长度应大于 35d（主筋直径）且不少于 500mm。保证荷载箱与桩中心线的垂直度误差小于千分之三； 3、埋荷载箱前检查油管及位移棒...
