硬化水泥浆体的组成与结构及其性质VIP免费

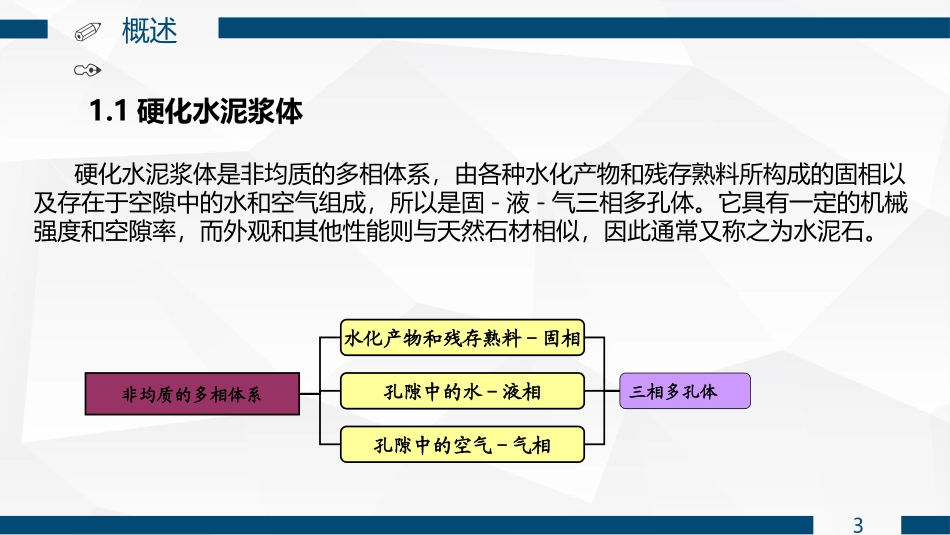

硬化水泥浆体的组成与结构及其性质2概述01THEMAINCONTENTS硬化水泥浆体组成与结构02硬化水泥浆体的性质03概述0131.1硬化水泥浆体硬化水泥浆体是非均质的多相体系，由各种水化产物和残存熟料所构成的固相以及存在于空隙中的水和空气组成，所以是固-液-气三相多孔体。它具有一定的机械强度和空隙率，而外观和其他性能则与天然石材相似，因此通常又称之为水泥石。非均质的多相体系水化产物和残存熟料－固相孔隙中的水－液相孔隙中的空气－气相三相多孔体概述014硬化机理产生凝结硬化的原因水化硬化过程结晶理论水化反应生成晶体相互交叉联结溶解－沉淀过程：熟料矿物溶解于水，与水发生水化反应，产物溶解度更小，结晶沉淀。胶体理论水化反应生成大量胶体，由于干燥或继续水化“内吸”作用失水，胶体凝聚成刚性凝胶而硬化局部化学反应：熟料矿物不溶于水，固体直接与水反应，通过水的扩散，反应界面由颗粒表面向内延伸。三阶段理论凝结是由胶体形成凝聚结构，硬化是晶体结构的发展溶解－胶化－结晶过程：生成溶胶－凝胶－晶体比较统一的意见水化反应生成胶体和晶体，它们共同作用，相互交叉联结液相中反应－局部化学反应：化学反应控制－扩散控制1.2水泥硬化机理概述015硬化水泥浆体形成的原因水泥石具有强度的原因水化产物内部键型产物之间键型结构形成胶体C-S-H凝胶原子价键、氢键范德华力箔片状、纤维状，具有巨大的表面能，交叉攀附晶体CH、AFt、AFm等离子键范德华力六方板状、针棒状，相互搭接构成三度空间牢固结合，密实的整体硬化水泥浆体组成与结构0262.1硬化水泥浆体中矿物组成与结构物质组成结构形貌1.C-S-H组成不定，结晶度极差远程无序胶体，取决水化龄期，初期溶胶，中后期凝胶取决水化龄期－与生长空间有关：水化龄期长，尺寸越小，2～0.1µm2.Ca(OH)2组成固定，纯度高，结晶好三方晶系层状结构层内：离子键，结合强层间：范德华力，结合弱，受力时的薄弱环节，沿层间产生裂缝六方板状，几十微米，尺寸取决液相中Ca2+离子浓度增长的速度：越快，尺寸越小，强度越高硬化水泥浆体组成与结构027物质组成结构形貌3.AFt[Ca3(Al,Fe)(OH)6·12H2O]2·X3·yH2OX－二价,SO4、CO3、Cl2、(OH)2C3A·3CaX·mH2Om=30～32三方晶系柱状结构针棒状、杆状、柱状、空心管状4.AFm[Ca2(Al,Fe)(OH)6]·X·yH2OC3A·CaY·nH2On=10～12X－一价，Y－二价三方晶系层状结构六方板状与AFt相比，AFm中的结构水少，其密度更大。当AFm接触到各种来源的SO42-离子而转变成AFt时，结构水增加，密度减小，从而产生相当的体积膨胀，是引起硬化水泥浆体体积变化的一个主要原因。硬化水泥浆体组成与结构0282.2水及其存在形式（1）按与固相组成的作用自由水(游离水)存在于粗大孔隙中，与一般水性质相同吸附水毛细孔水凝胶水数量取决于毛细孔的数量，以中性水分子存在数量大体上正比于凝胶体的数量，以中性水分子存在结晶水(化学结合水)强结晶水弱结晶水以中性水分子存在，占有晶格固定位置，由氢键和剩余键相结合，结合力弱，如：C-S-H中的层间水以OH-离子存在，占有晶格固定位置，有确定含量比，结合力强，如：Ca(OH)2中的OH-硬化水泥浆体组成与结构029（2）按实用蒸发水(We)非蒸发水(Wn)在规定的标准条件下能除去的水蒸发后剩余的水——将所有自由水及吸附水除去，仅剩下结晶水105℃加热、D-干燥(干冰－79℃)、P-干燥(高氯酸镁)浆体内孔隙体积的量度。蒸发水越多，孔隙率越大与水化产物数量存在一定比例关系，可表征水化程度硬化水泥浆体组成与结构02102.3孔及其结构特征孔隙占水泥浆体的体积百分比（1）总孔隙率（2）孔径分布硬化水泥浆体组成与结构0211用吸附法和压汞法测定孔径分布后，即可测得水泥浆体的总孔隙率。吸附法：水蒸气或氮气吸附，一般用于直径小于300A的孔压汞法：用压力将水银压入干燥浆体，水银能够进入的孔径与所施加压力成反比，测量直径1µm～几百微米的孔。（3）孔的形态开口孔（连通孔）闭口孔（封闭孔）硬化水泥浆体性质03123.1硬化水泥浆体的力学性能（1）硬化水泥浆体的强度硬化水泥浆体性质0313（2）硬化水泥浆体的弹性模量硬化水泥浆体或者混凝土的弹性模量与强度之间的关系紧密...
