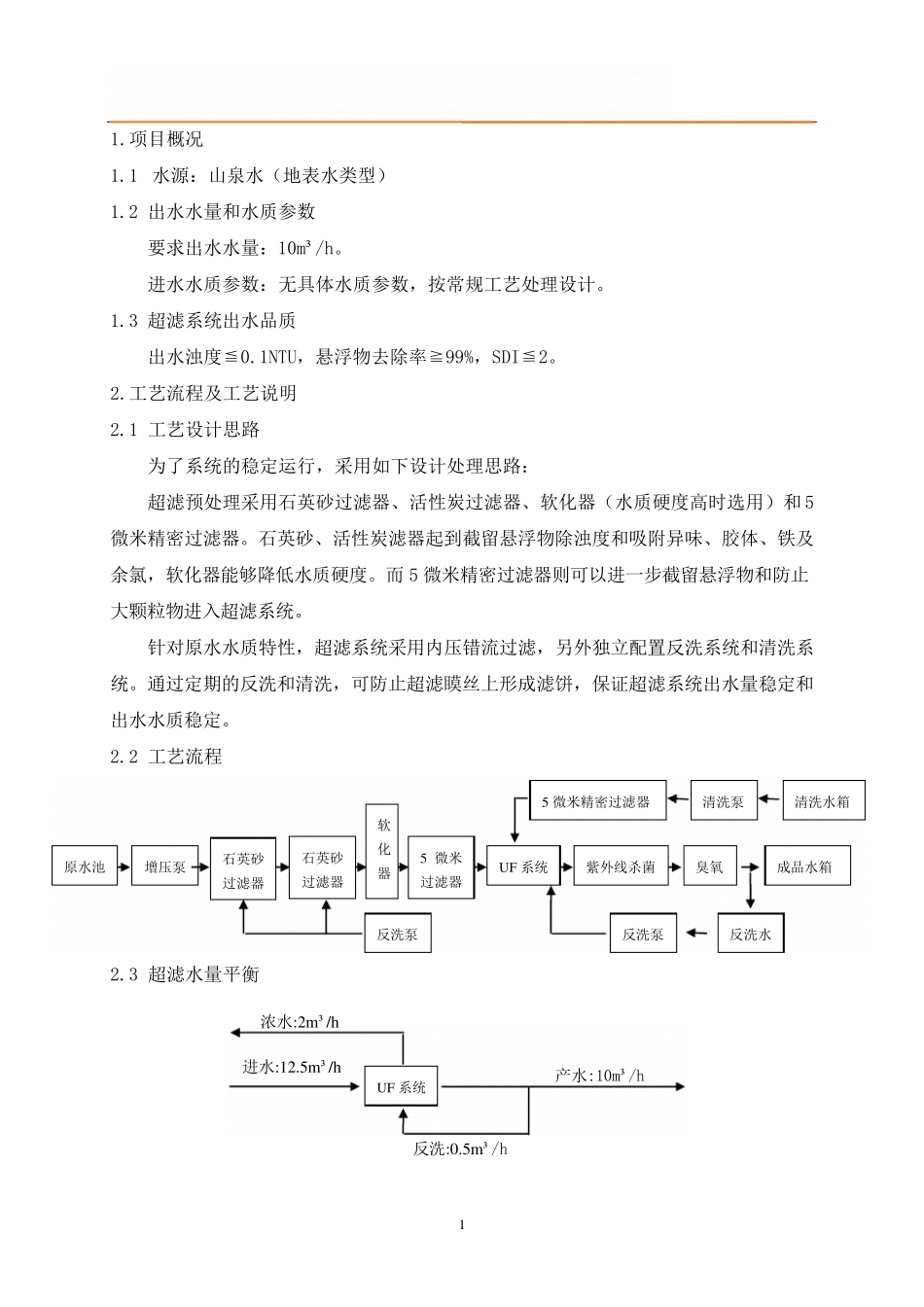

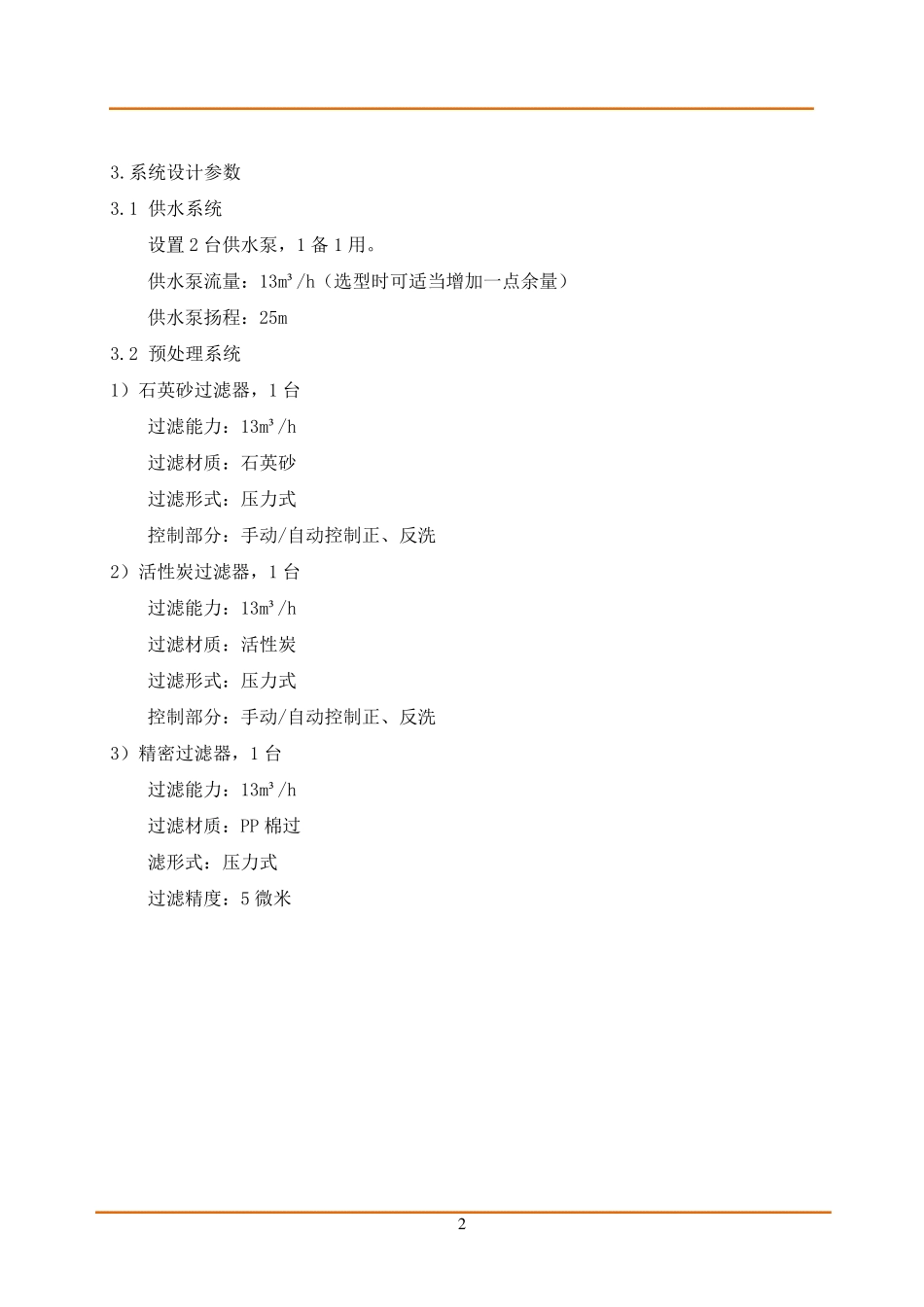

超 滤 系 统 方 案 (UF 处理系统) 申明:本方案仅作为参考目的,不作担保,用户有责任确认我们的产品对用户自己特殊用途的适应性。 1 1.项目概况 1.1 水源:山泉水(地表水类型) 1.2 出水水量和水质参数 要求出水水量:10m³/h。 进水水质参数:无具体水质参数,按常规工艺处理设计。 1.3 超滤系统出水品质 出水浊度≦0.1NTU,悬浮物去除率≧99%,SDI≦2。 2.工艺流程及工艺说明 2.1 工艺设计思路 为了系统的稳定运行,采用如下设计处理思路: 超滤预处理采用石英砂过滤器、活性炭过滤器、软化器(水质硬度高时选用)和5微米精密过滤器。石英砂、活性炭滤器起到截留悬浮物除浊度和吸附异味、胶体、铁及余氯,软化器能够降低水质硬度。而 5 微米精密过滤器则可以进一步截留悬浮物和防止大颗粒物进入超滤系统。 针对原水水质特性,超滤系统采用内压错流过滤,另外独立配置反洗系统和清洗系统。通过定期的反洗和清洗,可防止超滤瞙丝上形成滤饼,保证超滤系统出水量稳定和出水水质稳定。 2.2 工艺流程 2.3 超滤水量平衡 原水池 石英砂过滤器 5 微米过滤器 UF 系统 紫外线杀菌 5 微米精密过滤器 清洗泵 清洗水箱 反洗泵 反洗泵 增压泵 进水:12.5m ³/h UF 系统 产水:10m³/h 反洗:0.5m ³/h 浓水:2m ³/h 成品水箱 石英砂过滤器 软 化 器 臭氧 反洗水 2 3.系统设计参数 3.1 供水系统 设置2 台供水泵,1 备1 用。 供水泵流量:13m³/h(选型时可适当增加一点余量) 供水泵扬程:25m 3.2 预处理系统 1)石英砂过滤器,1 台 过滤能力:13m³/h 过滤材质:石英砂 过滤形式:压力式 控制部分:手动/自动控制正、反洗 2)活性炭过滤器,1 台 过滤能力:13m³/h 过滤材质:活性炭 过滤形式:压力式 控制部分:手动/自动控制正、反洗 3)精密过滤器,1 台 过滤能力:13m³/h 过滤材质:PP 棉过 滤形式:压力式 过滤精度:5 微米 3 3.3 超滤系统 3.3.1 超滤设计参数 1)膜组件 图1 超滤膜组件进出水口 2)膜组件参数: 型 号 UFc200AM 性 能 参 数 设计产水量 m3/h 1.75 设计产水通量 L/m2/h 65 膜材料 PVC 公称孔径 μm 0.01μm 截留分子量 Da 100,000 产水浊度 NTU ≦0.1 大肠杆菌去除率 >99.9999% 病毒去除率 >99.99% 使 用 条 件 过滤方式 内压错流过滤 进水最高压力 MPa 0.2 运行压力 MPa <0.15MPa...
