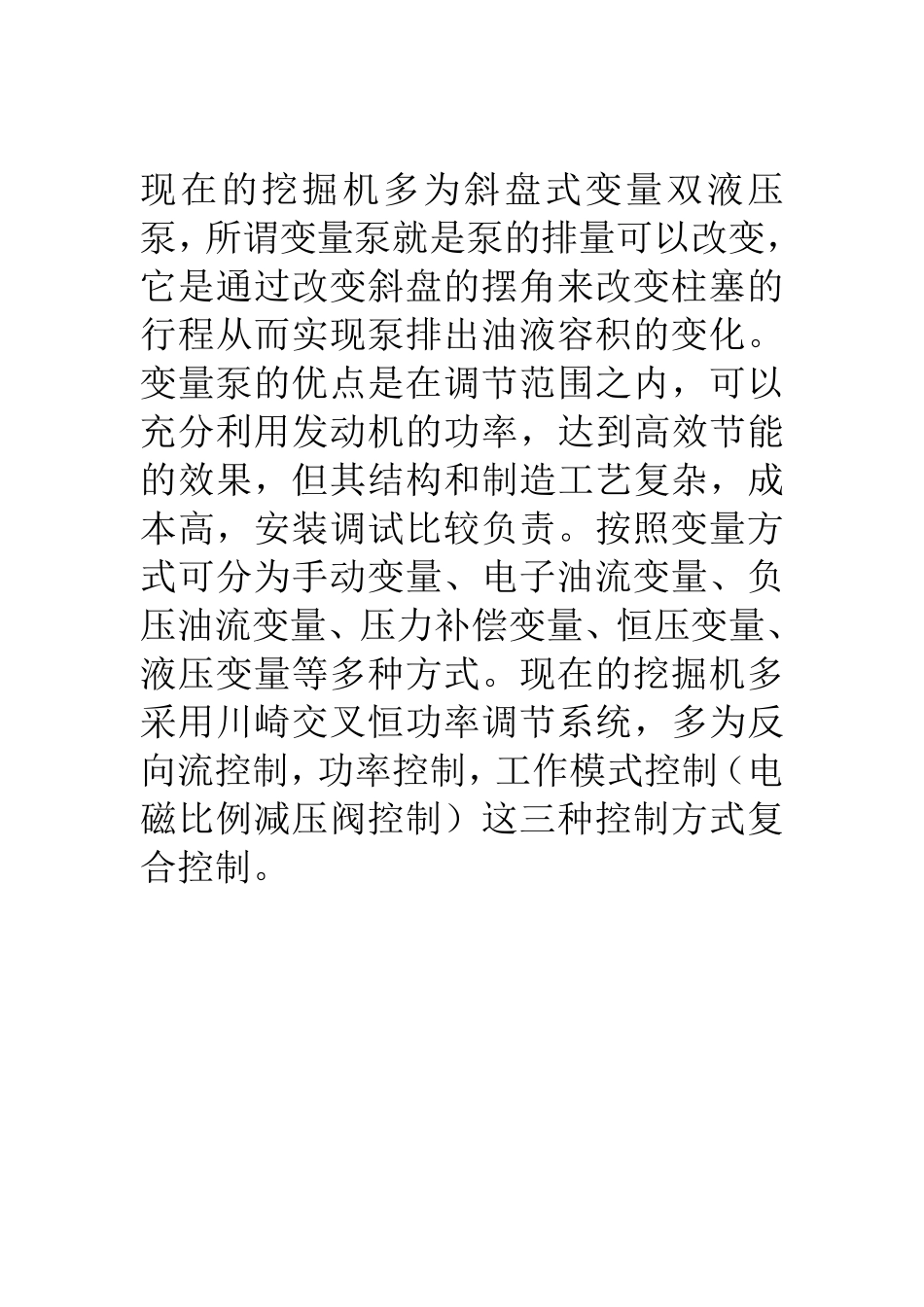

现在的挖掘机多为斜盘式变量双液压泵,所谓变量泵就是泵的排量可以改变,它是通过改变斜盘的摆角来改变柱塞的行程从而实现泵排出油液容积的变化。变量泵的优点是在调节范围之内,可以充分利用发动机的功率,达到高效节能的效果,但其结构和制造工艺复杂,成本高,安装调试比较负责。按照变量方式可分为手动变量、电子油流变量、负压油流变量、压力补偿变量、恒压变量、液压变量等多种方式。现在的挖掘机多采用川崎交叉恒功率调节系统,多为反向流控制,功率控制,工作模式控制(电磁比例减压阀控制)这三种控制方式复合控制。 下载 (44.84 KB) 前天 21:51 调节器代码对应的调节方式 下载 (64.54 KB) 前天 21:51 调节器内部结构 各种控制都是通过调节伺服活塞来控制斜盘角度,达到调节液压泵流量的效果。大家知道在压强相等的情况下,受力面积的受到的作用力就大。 下载 (25.52 KB) 前天 21:52 调节器就是运用这一原理,通过控制伺服活塞的大小头与液压泵出油口的联通关闭来控制伺服活塞的行程。在伺服活塞大小头腔都有限位螺丝,所以通过调节限位螺丝可以调节伺服活塞最大或最小行程,达到调节液压泵的最大流量或者最小流量的效果。 下载 (55.63 KB) 前天 21:51 向内调整限制伺服活塞最大和最小行程及限制最大流量和最小流量 要谈谈反向流控制,就必须要弄明白反向流是如何产生的。在主控阀中有一条中心油道,当主控阀各阀芯处于中位时(及手柄无操作时)或者阀芯微动时(及手柄微操作时)液压泵的液压油通过中心油道到达主控阀底部溢流阀,经过底部溢流阀的增压产生方向流(注当发动机启动后无动作时液压回路是直通油箱,液压系统无压力)。 下载 (57.08 KB) 昨天 00:30 所以方向流控制的功能是减少操作控制阀在中位时,泵的流量,使泵流量随司机操作所属流量变化,改善调速性能,避免了无用能耗。 大家注意方向流控制并非交叉控制,一个泵对应一个主控阀块(一般主控阀都为双阀块)。如果单边手柄动作速度很慢特别是回转和铲斗奇慢,复合动作正常一般就是反向流油管安装反了。 下载 (34.66 KB) 前天 21:52 反向流的调整方法:就上图而言,松开801 的螺帽,调整924,松则流量减小,对应下图的蓝色曲线,挖掘机速度减慢。紧则流量增大,对应下图的红色曲线,挖掘机速度增快。 下载 (14.61 KB) 前天 21:52 调整部位见下图 下载 (40.24 KB) 前天 22:48 功率控制其实就是让液压泵和发动机的功率...
