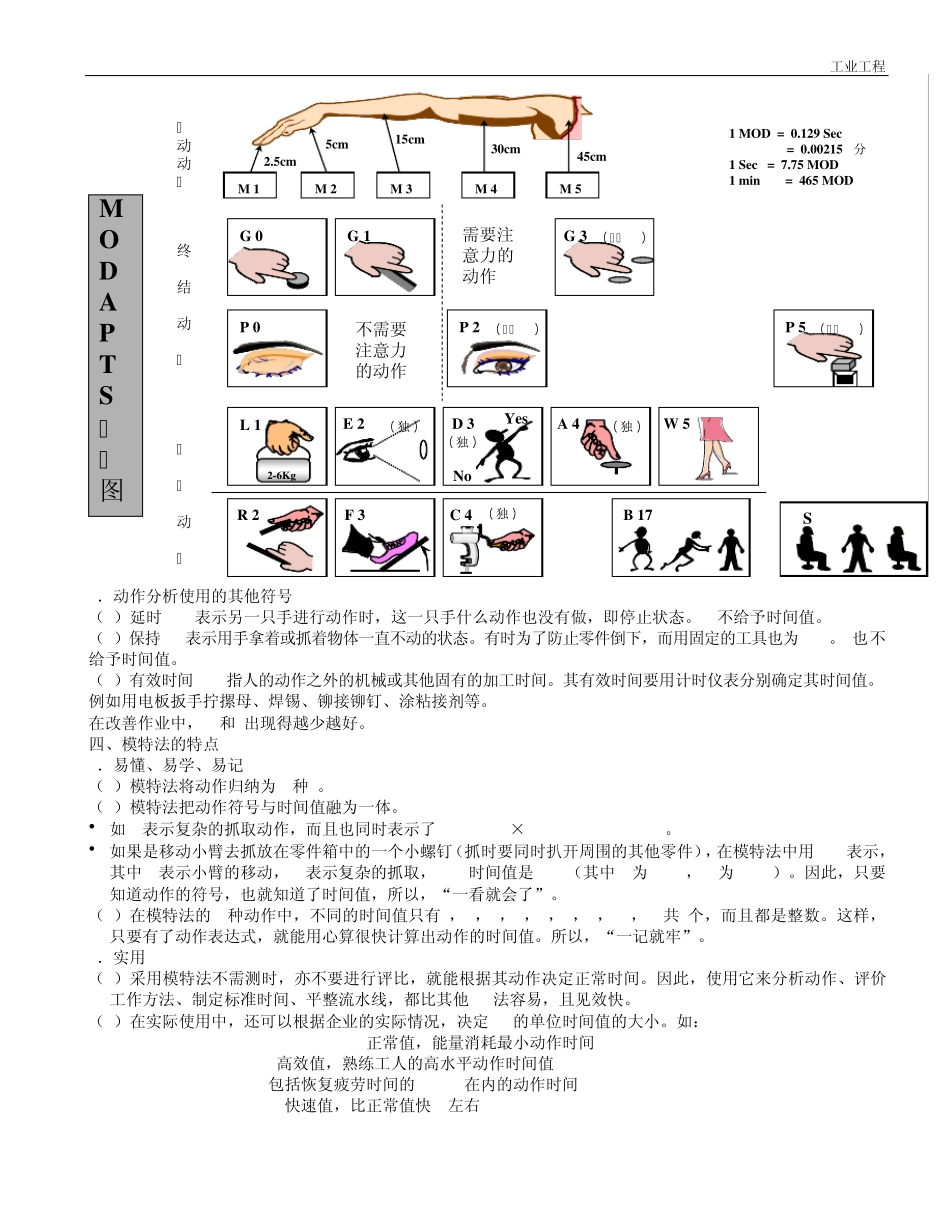

工业工程 第九讲 模特法（MOD法） • 第一节：模特法的基本概念 • 第二节： 模特法的动作分析 • 第三节： 动作的改进 第一节 模特法的基本概念 一、模特法的原理 模特法的基本原理基于人机工程学的实验，归纳如下： ① 所有人力操作时的动作，均包括一些基本动作。通过大量的试验研究，模特法把生产实际中操作的动作归纳为21种 。 ② 不同的人做同一动作（在条件相同时）所需的时间值基本相等。 ③ 使用身体不同部位动作时，其动作所用的时间值互成比例（如模特法中，手的动作是手指动作的2倍，小臂的动作是手指动作的3倍），因此可以根据手指一次动作时间单位的量值，直接计算其他不同身体部位动作的时间值。 二、模特法的时间单位 模特法根据人的动作级次（见动作经济原则第二条），选择以一个正常人的级次最低、速度最快、能量消耗最少的一次手指动作的时间消耗值，作为它的时间单位，即 1 MOD=0.129 s 模特法的21种动作都以手指动一次（移动约2.5cm）的时间消耗值为基准进行试验、比较，来确定各动作的时间值。 三、模特法的动作分类及其代号 1．动作分类及代号 MOD法把动作分为21个，每个动作以代号、图解、符号、时间值表示。其动作的体系分类如下所示。 移动动作 反射性动作 放的动作 移动动作 终结动作 胳膊的基本动作 腿的动作 结合动作 现 场 的 动 作 边看边抓的动M1手指 M2手 M3下臂 M4上臂 M5肩膀 (M1/2,M1,M2,M3) G0接触后抓 G1抓在手里 G3难抓的动作 P0容易放的动作 P2边看放1次 P5边看放2次 F3踩Pedal W5步行 L1重量要素 E2眼 R2改抓 D3判断 A4压力（按） C4回转 MODAPTS的时 间 值 是根 据 身 体部 位 表 现出 动作时间的差异，它 分为 移动动作、结束动作、结合动作（其他动作），是 以 21个动作和8个时 间 值 构成。 MODAPTS 基本体系和记号 工业工程 2．动作分析使用的其他符号 （1）延时BD 表示另一只手进行动作时，这一只手什么动作也没有做，即停止状态。BD不给予时间值。 （2）保持H 表示用手拿着或抓着物体一直不动的状态。有时为了防止零件倒下，而用固定的工具也为H。H也不给予时间值。 （3）有效时间UT 指人的动作之外的机械或其他固有的加工时间。其有效时间要用计时仪表分别确定其时间值。例如用电板扳手拧摞母、焊锡、铆接铆钉、涂粘接剂等。 在改善作业中，BD和H出现得越少越好。 四、模特法的特点 1．易懂、易...
