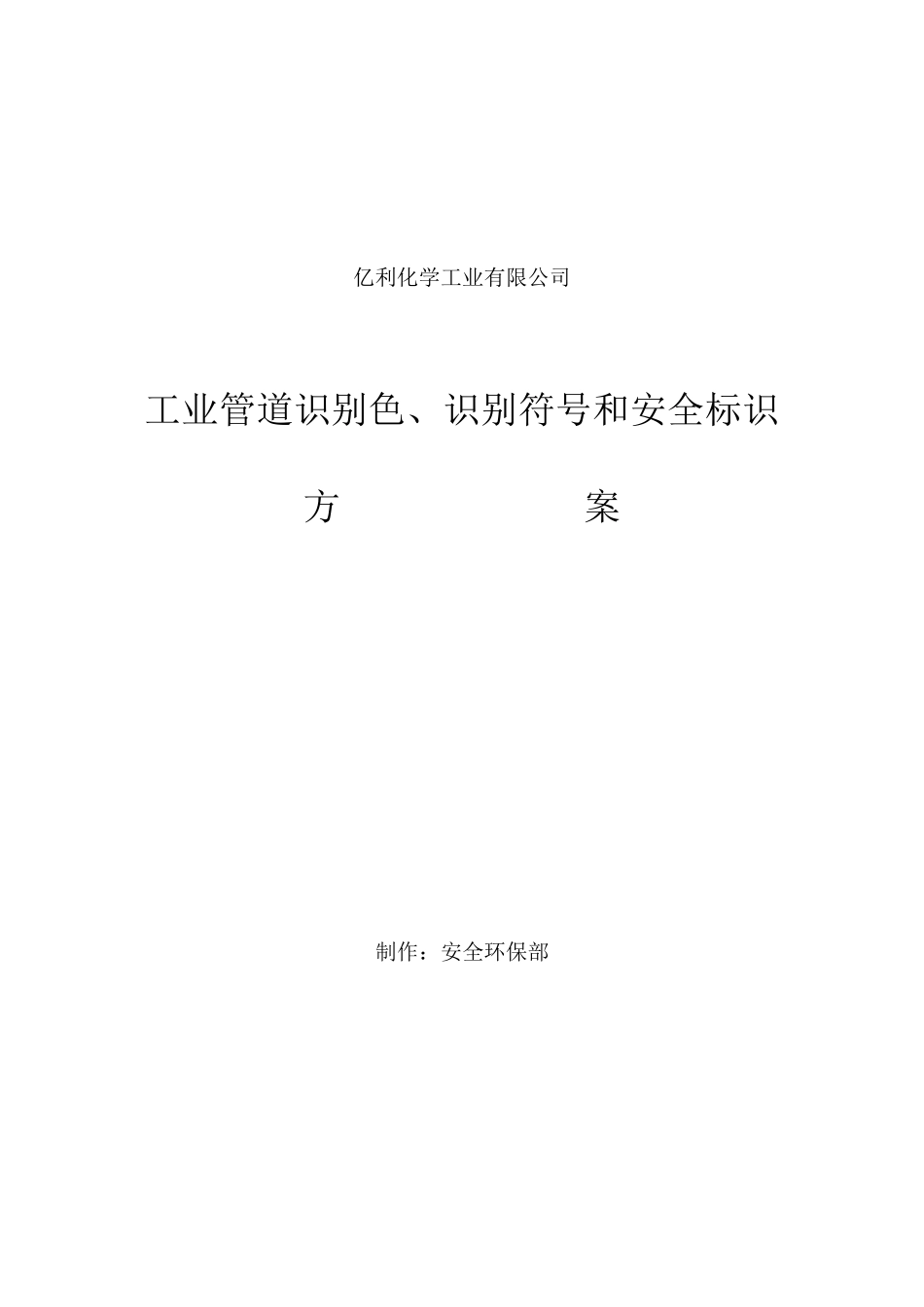

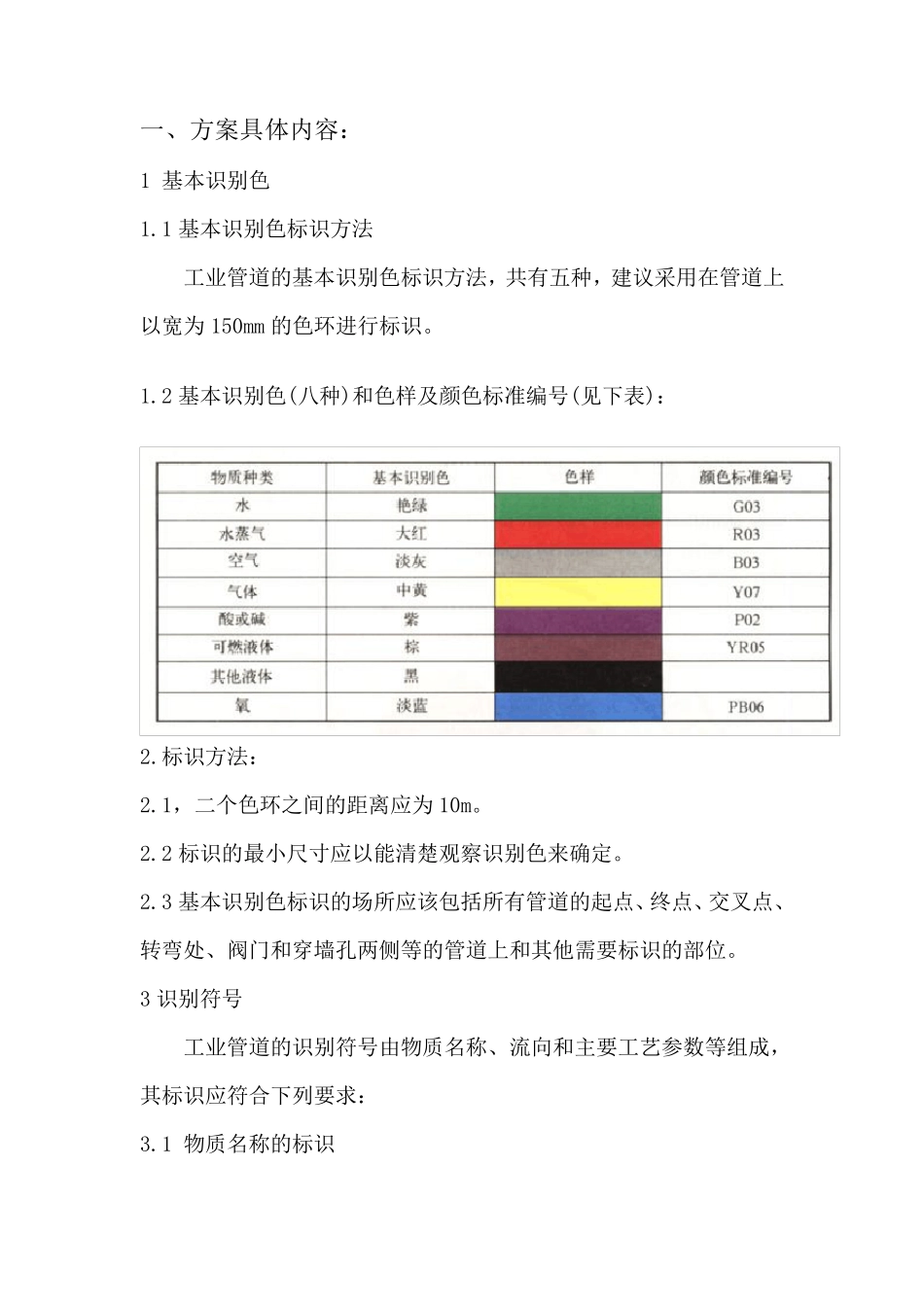

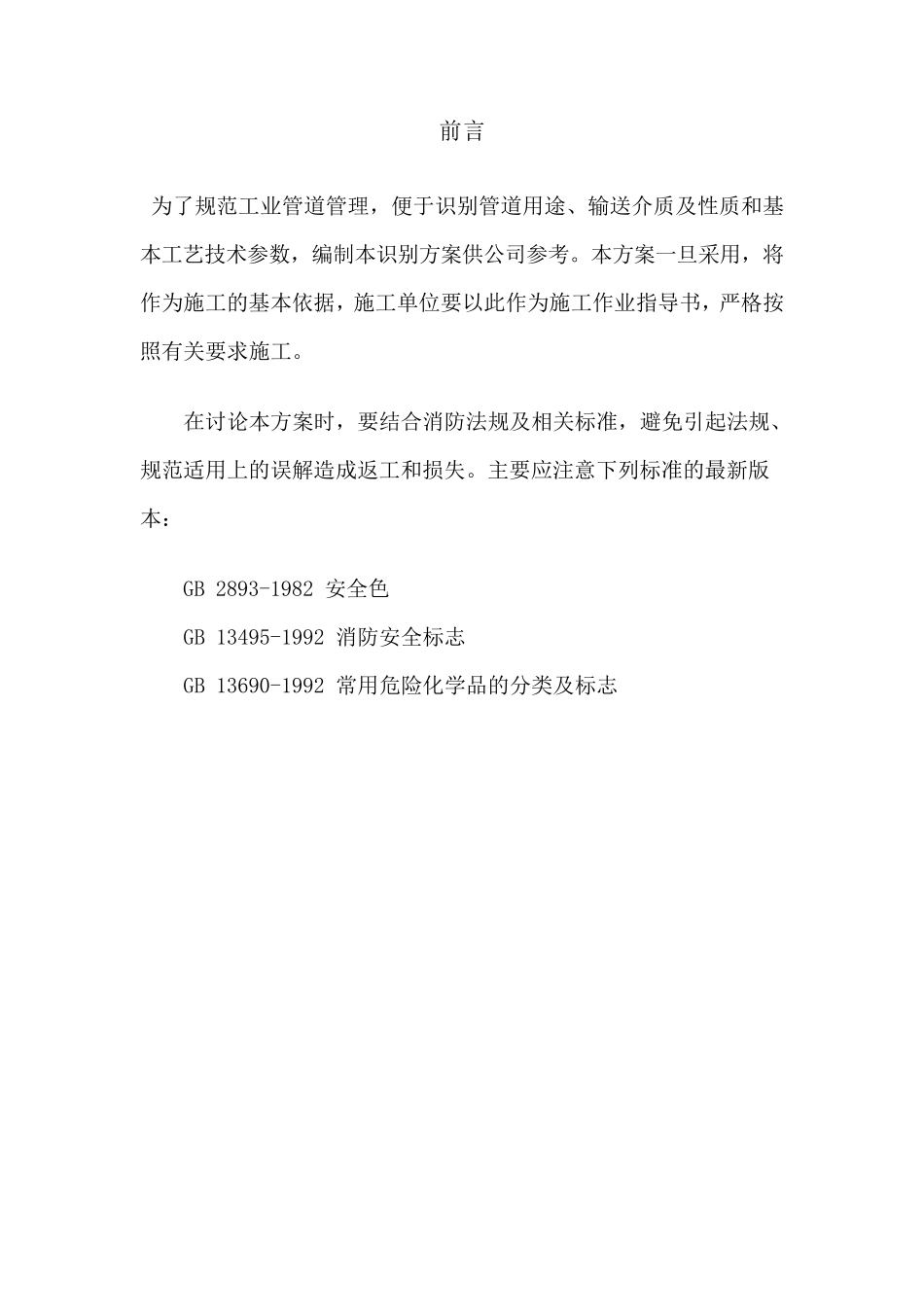

亿利化学工业有限公司 工业管道识别色、识别符号和安全标识 方 案 制作：安全环保部 前言 为了规范工业管道管理，便于识别管道用途、输送介质及性质和基本工艺技术参数，编制本识别方案供公司参考。本方案一旦采用，将作为施工的基本依据，施工单位要以此作为施工作业指导书，严格按照有关要求施工。 在讨论本方案时，要结合消防法规及相关标准，避免引起法规、规范适用上的误解造成返工和损失。主要应注意下列标准的最新版本： GB 2893-1982 安全色 GB 13495-1992 消防安全标志 GB 13690-1992 常用危险化学品的分类及标志 一、方案具体内容： 1 基本识别色 1.1 基本识别色标识方法 工业管道的基本识别色标识方法，共有五种，建议采用在管道上以宽为 150mm 的色环进行标识。 1.2 基本识别色(八种)和色样及颜色标准编号(见下表)： 2.标识方法： 2.1，二个色环之间的距离应为 10m。 2.2 标识的最小尺寸应以能清楚观察识别色来确定。 2.3 基本识别色标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。 3 识别符号 工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求： 3.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、氢氧化钠。 b）化学分子式。例如：N2 、H2SO4 、NaOH 3.2 物质流向的标识 工业管道内物质的流向用箭头表示（见下图 A 图 A1 中的 a）图），如果管道内物质的流向是双向的，则以双向箭头表示（见下图 A 图A1 中的 b）图）。 3.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用（施工单位在施工前与工程管理部门和分厂具体协商，必要时进行文字记录，以免产生不必要的纠纷）。 3.4 3.1 和 3.3 中的字母、数字的最小字体，以及 3.2 中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。 当管道外径过细（50mm 以下），不便于在管道本体标识的，要在与工程管理部门和分厂具体协商后，可采用标牌方式标识。但协商决定要形成文字材料，必要时由主管领导批准，以免产生不必要的纠纷） 4 安全标识 4.1 危险标识 a）适用范围：管道内的物质，凡属于GB13690 所列的危险化学品，其管道应设置危险标识。 b）表示方法：在管道上涂 150mm 宽黄色，在黄色两侧各涂 25mm宽黑色的色环或色带（见下图），安全色范围应符合 GB2893 的规定。 c）表示...
