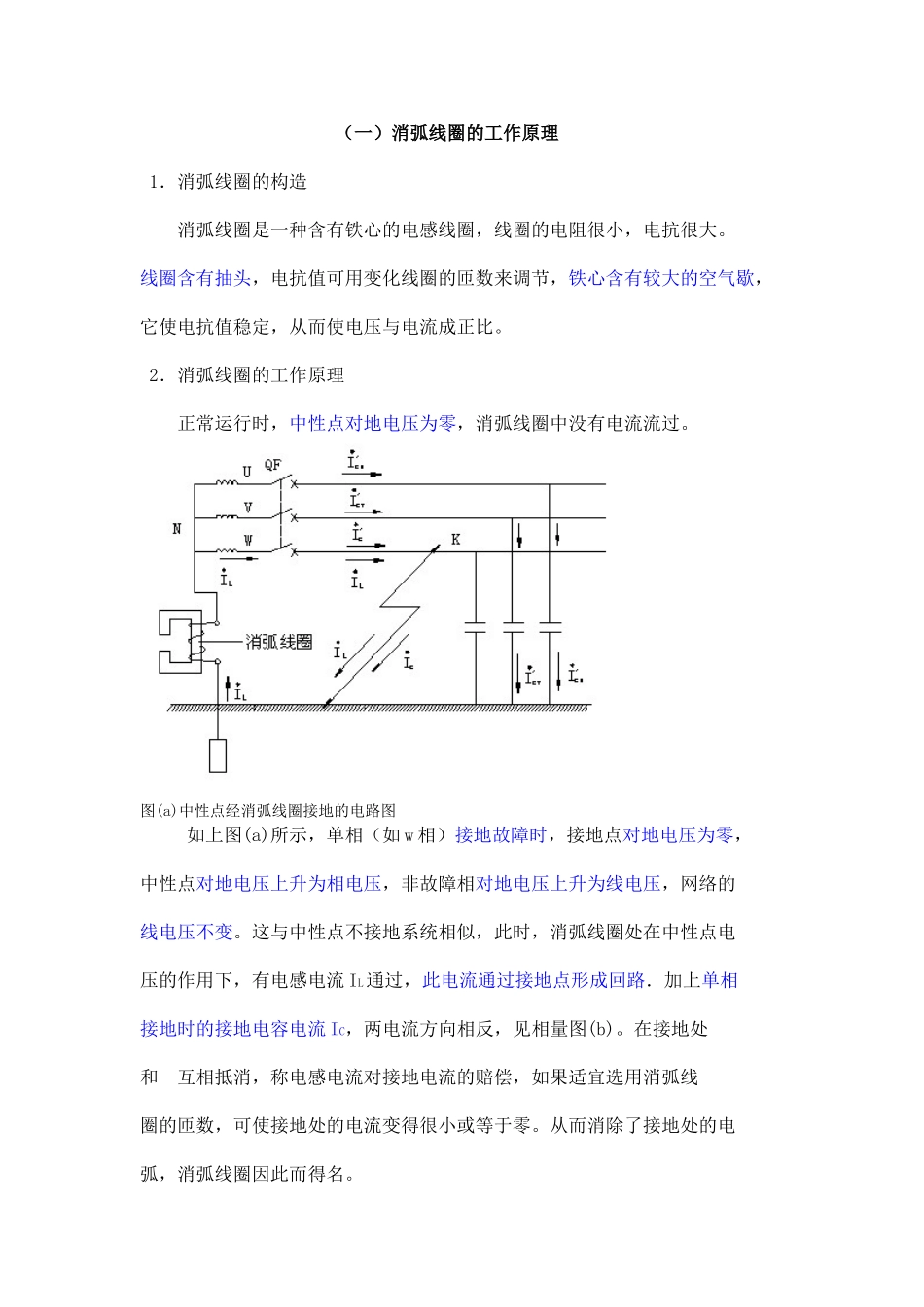

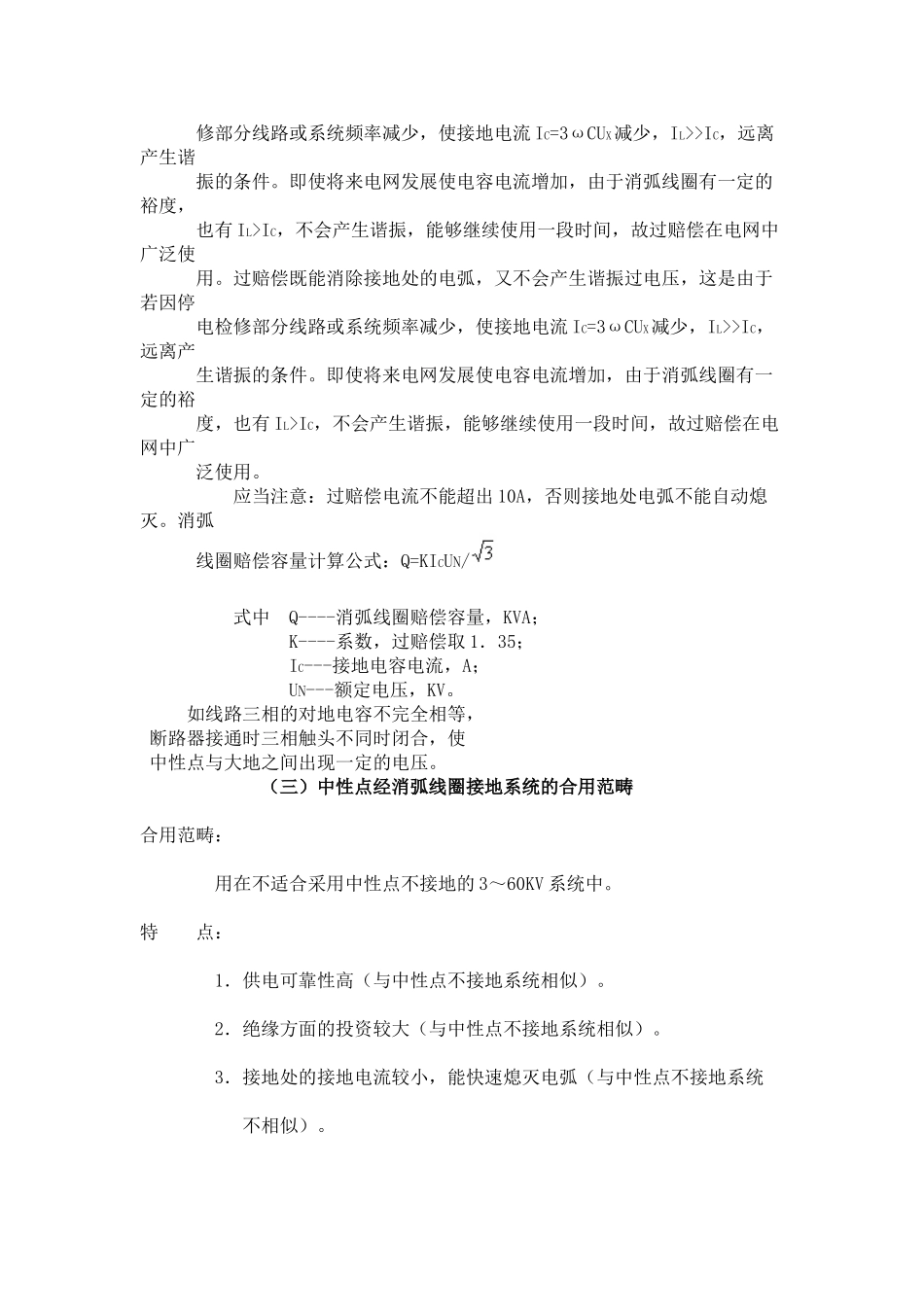

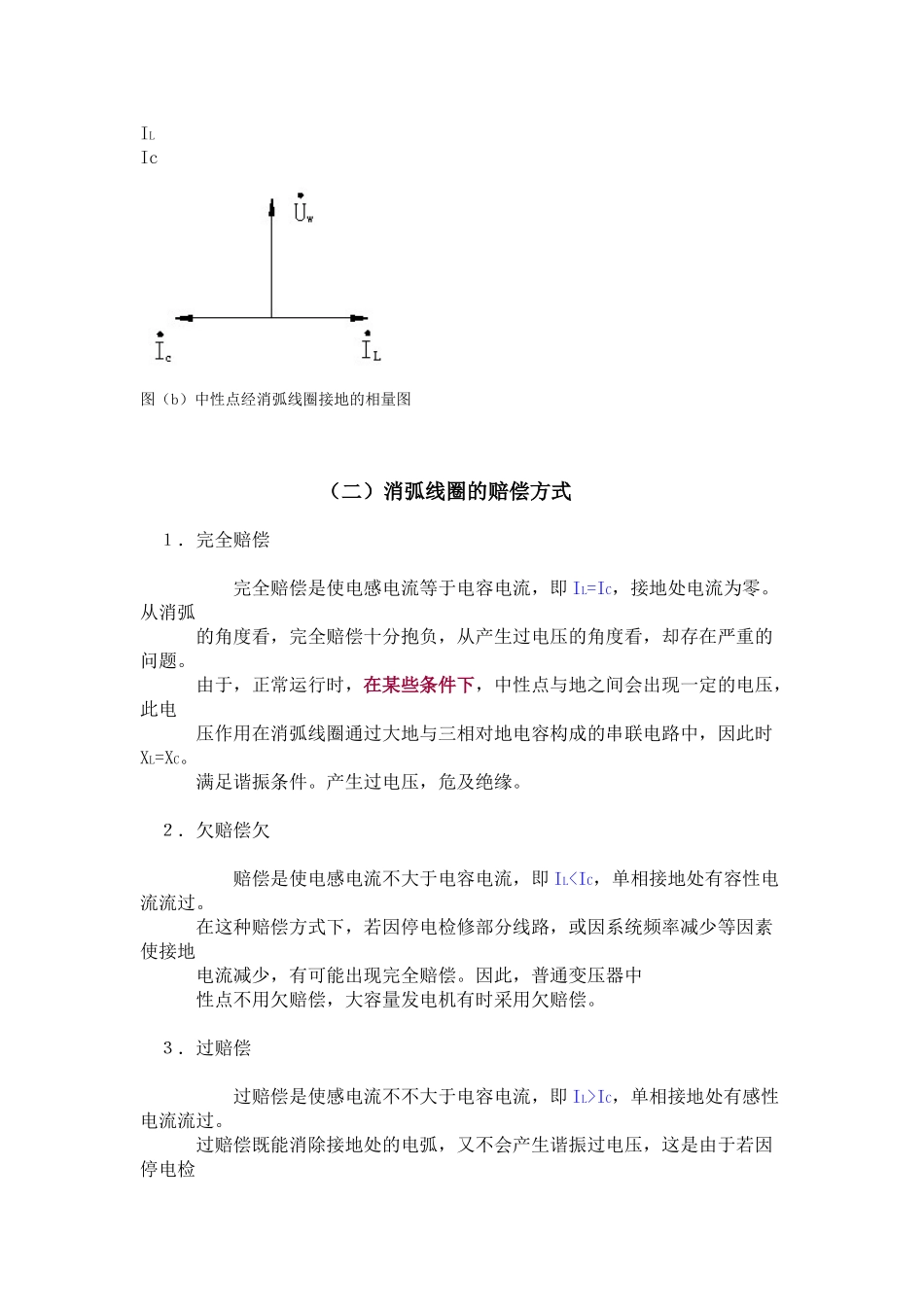

(一)消弧线圈的工作原理 1.消弧线圈的构造 消弧线圈是一种含有铁心的电感线圈,线圈的电阻很小,电抗很大。线圈含有抽头,电抗值可用变化线圈的匝数来调节,铁心含有较大的空气歇,它使电抗值稳定,从而使电压与电流成正比。 2.消弧线圈的工作原理 正常运行时,中性点对地电压为零,消弧线圈中没有电流流过。图(a)中性点经消弧线圈接地的电路图 如上图(a)所示,单相(如 w 相)接地故障时,接地点对地电压为零,中性点对地电压上升为相电压,非故障相对地电压上升为线电压,网络的线电压不变。这与中性点不接地系统相似,此时,消弧线圈处在中性点电压的作用下,有电感电流 IL通过,此电流通过接地点形成回路.加上单相接地时的接地电容电流 IC,两电流方向相反,见相量图(b)。在接地处 和 互相抵消,称电感电流对接地电流的赔偿,如果适宜选用消弧线圈的匝数,可使接地处的电流变得很小或等于零。从而消除了接地处的电弧,消弧线圈因此而得名。ILIc图(b)中性点经消弧线圈接地的相量图 (二)消弧线圈的赔偿方式 1.完全赔偿 完全赔偿是使电感电流等于电容电流,即 IL=IC,接地处电流为零。从消弧 的角度看,完全赔偿十分抱负,从产生过电压的角度看,却存在严重的问题。 由于,正常运行时,在某些条件下,中性点与地之间会出现一定的电压,此电 压作用在消弧线圈通过大地与三相对地电容构成的串联电路中,因此时XL=XC。 满足谐振条件。产生过电压,危及绝缘。 2.欠赔偿欠 赔偿是使电感电流不大于电容电流,即 ILIC,单相接地处有感性电流流过。 过赔偿既能消除接地处的电弧,又不会产生谐振过电压,这是由于若因停电检 修部分线路或系统频率减少,使接地电流 IC=3ωCUX减少,IL>>IC,远离产生谐 振的条件。即使将来电网发展使电容电流增加,由于消弧线圈有一定的裕度, 也有 IL>IC,不会产生谐振,能够继续使用一段时间,故过赔偿在电网中广泛使 用。过赔偿既能消除接地处的电弧,又不会产生谐振过电压,这是由于若因停 电检修部分线路或系统频率减少,使接地电流 IC=3ωCUX减少,IL>>IC,远离产 生谐振的条件。即使将来电网发展使...
