第第66章章机件的表达方法机件的表达方法6-16-1视图视图6-26-2剖视图剖视图6-36-3断面图断面图6-46-4其他表达方法其他表达方法6-56-5机件表...
剖视图剖视图在学习前面的内容时，对于机件中的不可见轮廓线我们都是用虚线表示的。为了能在机件内部结构表达清楚的同时又减少图中的虚线，...
剖视图概述剖视图一般规则剖视图的种类剖视图的画法练习题剖视图剖视图非机类非机类剖视图概述剖视图概述剖视图剖视图剖剖切面位置切面位置...

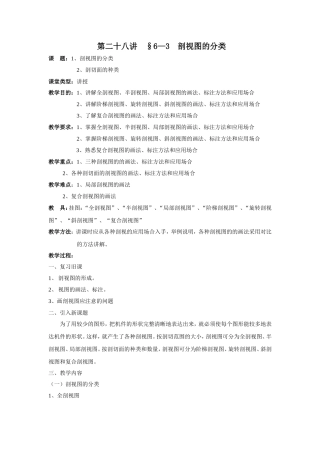

第二十八讲§6—3剖视图的分类课题：1、剖视图的分类2、剖切面的种类课堂类型：讲授教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画...
当机件具有对称面时，以对称中心线为分界线，一半画成视图，表达外部形状，一半画成剖视，表达内部形状，这样所得的图形称为半剖视图。2、...
剖视图的画法课件•剖视图的基本概念contents•剖视图的基本类型•剖视图的标注方法目录•剖视图的应用实例•剖视图的绘制技巧与注意事项01...
剖切面和剖的种•剖切面种类•剖视图种类•剖切面和剖视图的应用•剖切面和剖视图的绘制技巧•剖切面和剖视图的发展趋势01剖切面种纵向剖切...
剖视图的种类课件contents•剖视图概述•剖视图的基本种类•特殊剖视图种类•剖视图的比较与选择目录01剖视图概述剖视图定义01剖视图是一种...
第二节剖视图----阶梯孔第六章机械图样的基本表示法1234D-D
第二节剖视图---阶梯柱第六章机械图样的基本表示法1A-A2B--B3C--C
半剖视图、局部剖视图、旋转剖视图、展开剖视图、阶梯剖视图、全剖视图（半剖视图）图11（局部剖视图）(实际在剖视图中解决,用移动段解决)...
【学习目标】1．熟悉基本视图的形成、名称及配置关系；2．掌握向视图、局部视图、斜视图的画法和标注。【学习重点】1．基本视图的配置关系...

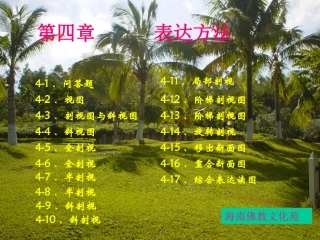

4-1、问答题4-2、视图4-3、剖视图与斜视图4-4、斜视图4-5、全剖视4-6、全剖视4-7、半剖视4-8、半剖视4-9、斜剖视4-10、斜剖视4-11、局部剖...
中级绘图员（机械制图）理论知识试卷D一、填空题：（每题2分）*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。答案：全剖；半剖2...
第四讲教学内容：第五章看剖视图第六章看零件图第七章看装配图教学目的：1、了解第三角画法（台湾省）中剖视图、零件图和装配图表达特点。2...
1.。全剖视图–全剖视图是SolidWorks工程图制作中最常见最简单的一种剖视图，直接点击工具栏上的剖切图标，在需要剖切的视图上画上剖切线，...
机械制图视图及剖视图概念及种类课件•机械制图视图概念及种类•剖视图概念及种类•机械制图其他视图及剖视图的表达方法•机械制图视图及剖...

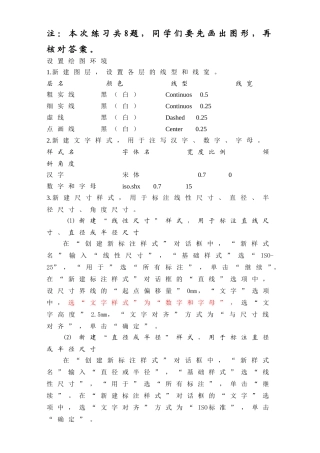

注：本次练习共8题，同学们要先画出图形，再核对答案。设置绘图环境1.新建图层，设置各层的线型和线宽。层名颜色线型线宽粗实线黑（白）Con...
1剖视图信息化教学设计一、任务分析《制图与钳工工艺基础》属于中等职学校电子信息类专业课程，本节课选自教材第二章第五节剖视图。在教学...

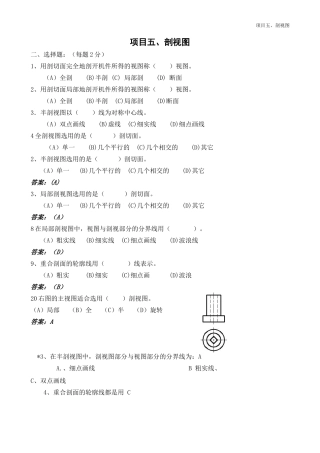

项目五、剖视图项目五、剖视图二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。（A）全剖(B)半剖(C)局部剖(D)断面...
