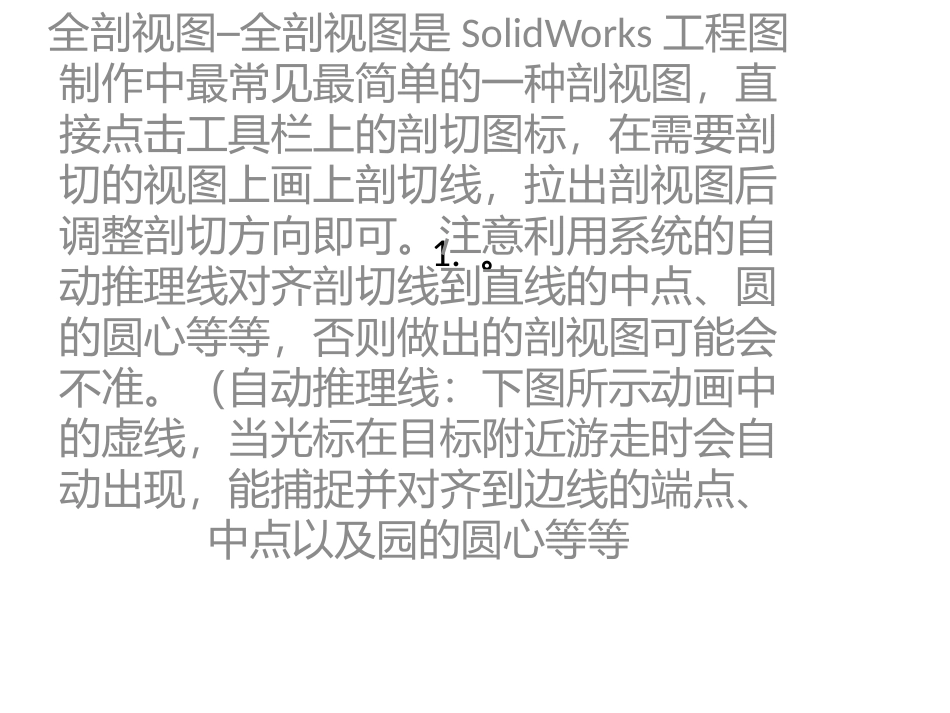

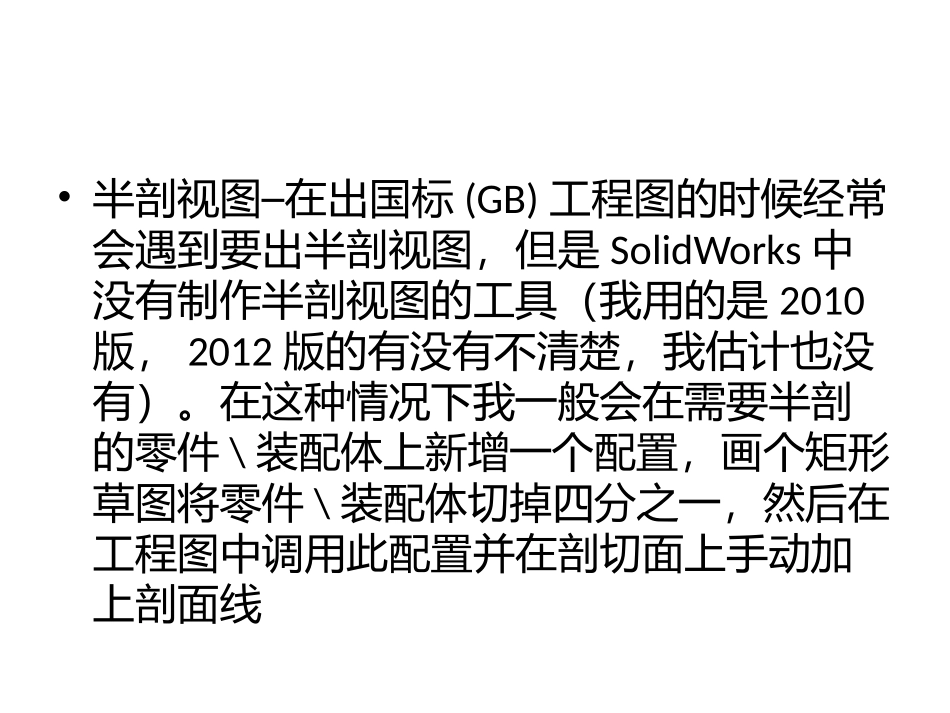

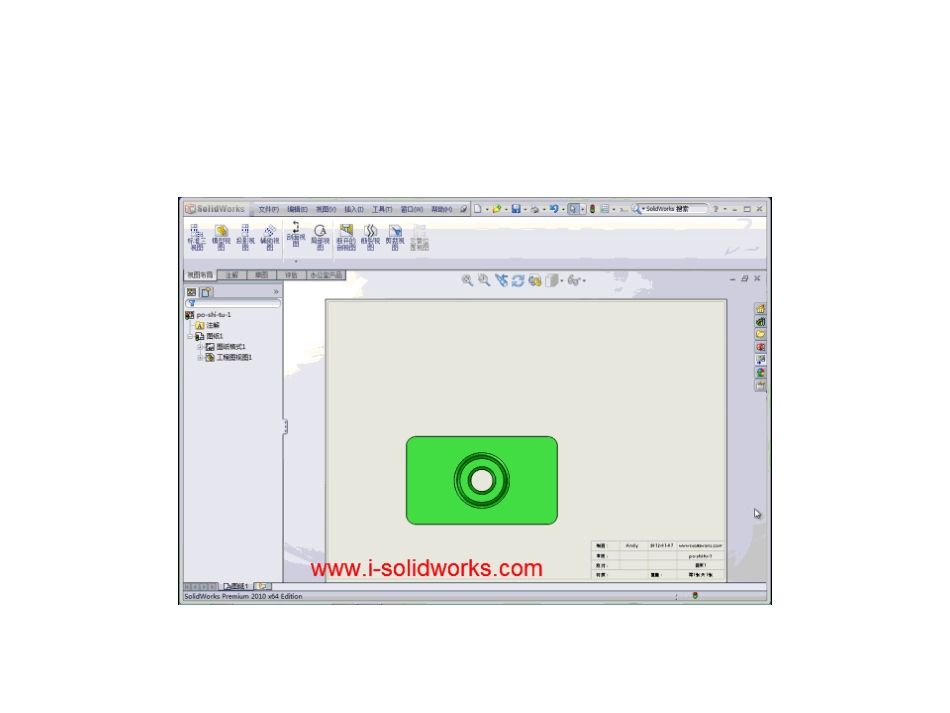

1.。全剖视图–全剖视图是SolidWorks工程图制作中最常见最简单的一种剖视图，直接点击工具栏上的剖切图标，在需要剖切的视图上画上剖切线，拉出剖视图后调整剖切方向即可。注意利用系统的自动推理线对齐剖切线到直线的中点、圆的圆心等等，否则做出的剖视图可能会不准。（自动推理线：下图所示动画中的虚线，当光标在目标附近游走时会自动出现，能捕捉并对齐到边线的端点、中点以及园的圆心等等•半剖视图–在出国标(GB)工程图的时候经常会遇到要出半剖视图，但是SolidWorks中没有制作半剖视图的工具（我用的是2010版，2012版的有没有不清楚，我估计也没有）。在这种情况下我一般会在需要半剖的零件\装配体上新增一个配置，画个矩形草图将零件\装配体切掉四分之一，然后在工程图中调用此配置并在剖切面上手动加上剖面线•旋转剖视图–同全剖视图一样，旋转剖有工具图标，制作方法也基本差不多。同样需要注意的是调整好剖切方向以及利用好自动推理线。如果拉出的剖视图角度不符合制图标准，可以将视图旋转到合适的位置，并且可以在剖视图上单击鼠标右键，将剖视图对齐到原视图。对于多重旋转剖（有两个或两个以上的折弯）可以参考下面阶梯剖视图的做法•4.阶梯剖视图–SolidWorks工具栏上没有阶梯剖的工具按钮，并且，同其它剖视图的制作方法不同的是，阶梯剖需要先用草图直线绘制工具在视图上画出阶梯状的剖切线，按“Esc”键退出直线绘制工具后再在按住“Ctrl”键的同时选择绘制的所有直线段，然后点击剖切工具按钮，调整好剖切方向后即可•局部剖视图–在工具栏上点击“断开的剖视图”按钮，系统自动跳出样条曲线绘制工具，在需要局部剖切的地方用此样条曲线工具绘制一闭合的曲线，在属性管理器中选择\键入剖切深度即可。•装配体剖视图–SolidWorks装配体剖视图与零件的剖视图制作方法相似，如果在装配体中有的零部件/筋特征不需要剖切的话，可以单击属性管理器最下端的“更多属性”按钮，在弹出的“工程视图属性”窗口中，选中“剖面范围页面”下的“不包括的零部件/筋特征”窗口，然后直接用光标在视图中点击不需要剖切的零部件/筋特征，确认后退出
