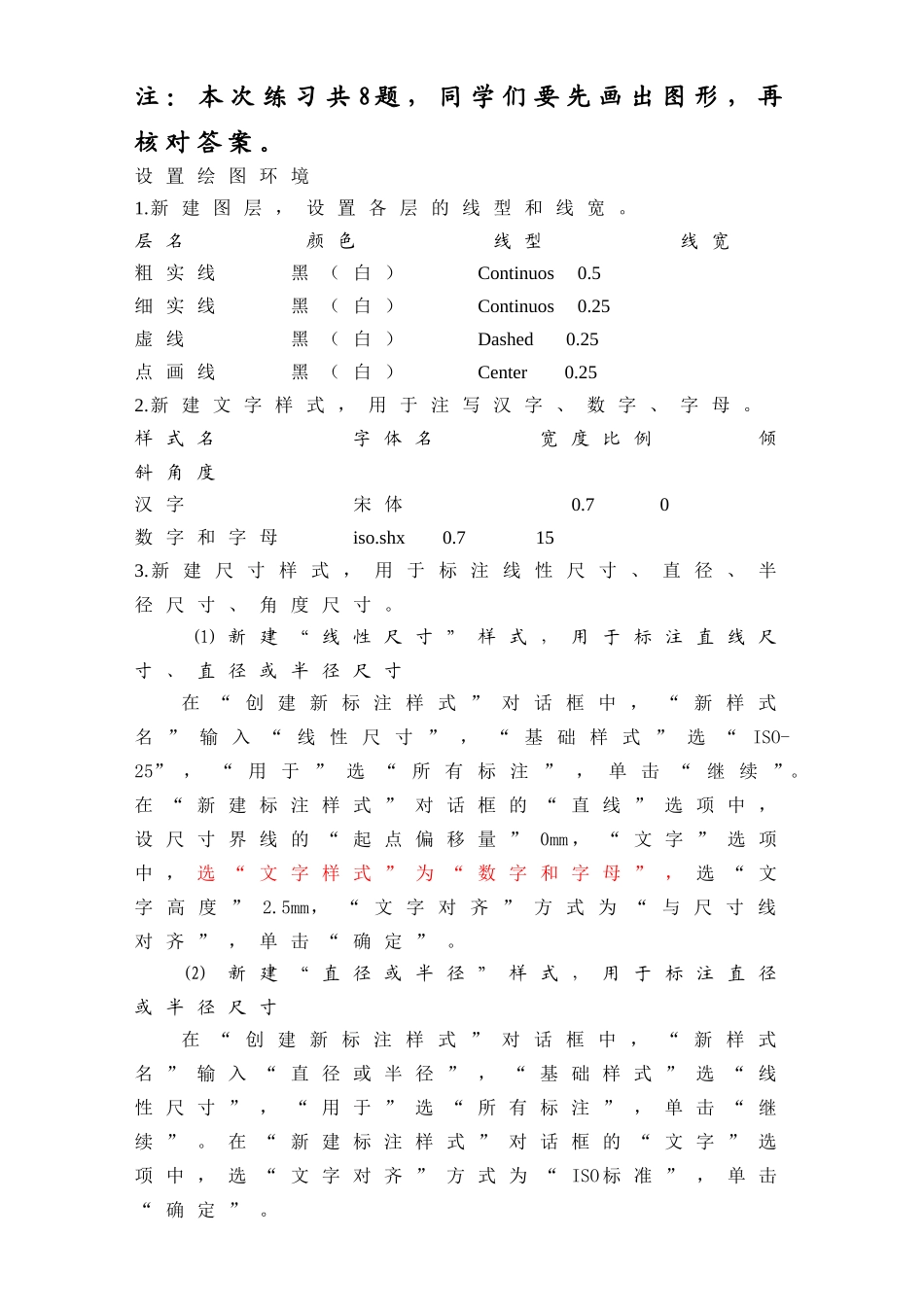

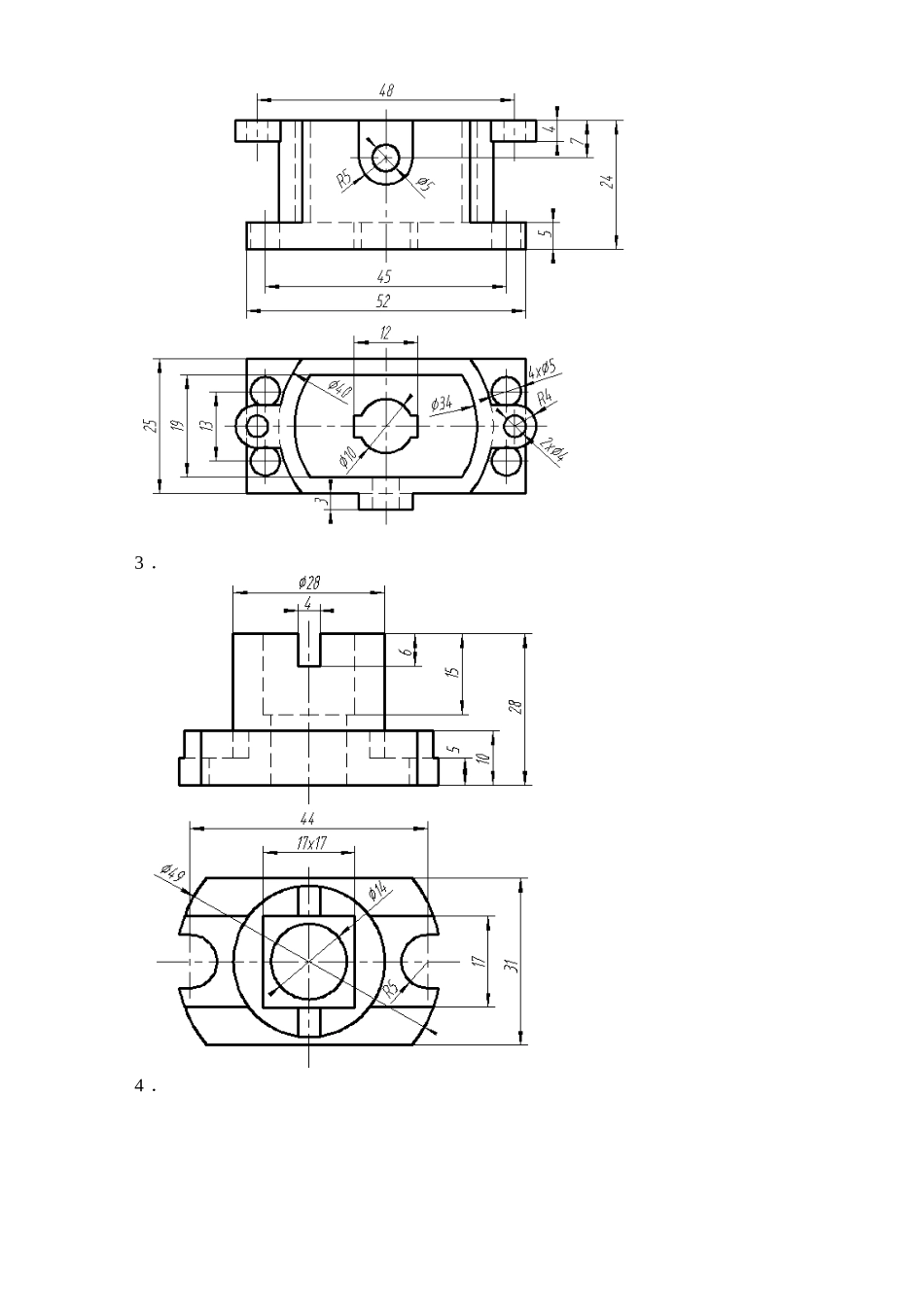

注：本次练习共8题，同学们要先画出图形，再核对答案。设置绘图环境1.新建图层，设置各层的线型和线宽。层名颜色线型线宽粗实线黑（白）Continuos0.5细实线黑（白）Continuos0.25虚线黑（白）Dashed0.25点画线黑（白）Center0.252.新建文字样式，用于注写汉字、数字、字母。样式名字体名宽度比例倾斜角度汉字宋体0.70数字和字母iso.shx0.7153.新建尺寸样式，用于标注线性尺寸、直径、半径尺寸、角度尺寸。(1)新建“线性尺寸”样式，用于标注直线尺寸、直径或半径尺寸在“创建新标注样式”对话框中，“新样式名”输入“线性尺寸”，“基础样式”选“ISO-25”，“用于”选“所有标注”，单击“继续”。在“新建标注样式”对话框的“直线”选项中，设尺寸界线的“起点偏移量”0mm，“文字”选项中，选“文字样式”为“数字和字母”，选“文字高度”2.5mm，“文字对齐”方式为“与尺寸线对齐”，单击“确定”。(2)新建“直径或半径”样式，用于标注直径或半径尺寸在“创建新标注样式”对话框中，“新样式名”输入“直径或半径”，“基础样式”选“线性尺寸”，“用于”选“所有标注”，单击“继续”。在“新建标注样式”对话框的“文字”选项中，选“文字对齐”方式为“ISO标准”，单击“确定”。(3)新建“角度”样式，用于标注角度尺寸在“创建新标注样式”对话框中，“新样式名”输入“角度尺寸”，“基础样式”选“线性尺寸”，“用于”选“所有标注”，单击“继续”。在“新建标注样式”对话框的“文字”选项中，选“文字对齐”方式为“水平”，单击“确定”。一、按1：1画形体的三视图，并在主、左视图上取适当的剖视，标注尺寸。（共8题）1．2．3．4．5．6．7．按1：1的比例画出机件的主视图，并求做A-A、B-B剖视图。8．按1：1的比例画出三视图，并在主、俯、左视图上做适当的剖视，再求做C向斜视图。
