电路与电路图专题训练1、图所示的电路中，正确的是()2、分析图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联...
根据实物图画电路图练习题电流表、电压表、滑动变阻器1、根据如图所示的电路图，连接对应的实物图2、根据如图所示的电路图，连接对应的实物...

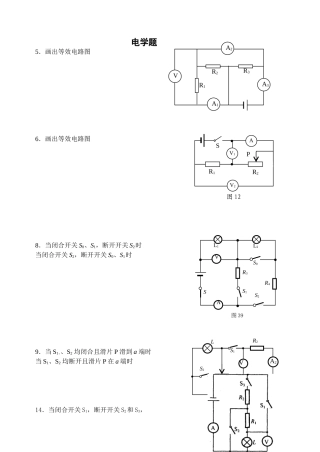

创作时间：二零二一年六月三十日电学题之答禄夫天创作创作时间：二零二一年六月三十日5．画出等效电路图6．画出等效电路图8．当闭合开关S0...
等效电路图的八种画法等效电路等效电路又称等值电路。在同样给定条件下，可代替另一电路且对外性能不变的电路。电机、变压器等电气设备的电...
九上电路作图练习一、作图题下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。下图是手电筒的结构图，当开关向前推进时...
兰溪八中童献军画出研究电流、电压、电阻关系的电路图（画好后组内分享）一幅电路图引发的思考…思考1：此电路图除了研究电流、电压、电阻...
连实物图、画电路图诀窍1.连接实物图、电路图最基本思路：①从电源+开始连线→依次连接各元件→回到电源–；(连好后，顺着路线再看一遍，查...
研修活动方案设计研修主题电路图的画法背景原因部分学生的画法感觉困难活动目标通过研修找到一个最有效的方法。活动步骤一、同年级的物理教...
YUTONG维修手册6120HA-3型客车整车电路图9332-00059郑州宇通客车股份有限公司中国郑州2006年5月在汽车的分中.除了发动机和14盘传功乖统2外....
1.能识别不同电器电能的转化2.知道常见的家用电器组成及各组成部分的作用3.会画家用电器的简易电路图，并能分析电路图的意义4.培养学生学习...
电源电路图详解!用电路元件符号表示电路连接的图，叫电路图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示...
（2013・岳阳）与所示实物图相对应的电路图是下图中的（）2.（2013•成都）在图中的四幅电路图中，与如图所示实物图对应的是4.（2012•朝阳...
1DDDDDDDDDF01DDACC□□IIG1165W4RI11B/RB/OB/W119B/OB/R14322I1I2WW/BB/WB/WB3100A]□7IBL1IB*2□□*1RBG12/13□□□1兀□□L/BW/G3耶S3B9...
电路图实物图作图专题练习（二）一．请你画下列实物图所对应的电路图二、按要求画出电路图、在下图中，根据要求连接电路图，注意元件位置不...
电路图及实物图连接练习课件目录contents•电路图基础知识•电路实物图连接•电路图与实物图的转换•练习题与解析•常见问题与解答01电路图...
S3S2S1L2L1L2S2L1S1S31.给出电路图，连接实物图左右左右AB一、电路作图题的类型总结并联电路实物图连接特点:先支路，后干路，支路标左右;左...
电路与电路图专题训练1、图13B-1所示的电路中，正确的是()C2、分析图13B-4所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L...
1、请根据左边实物连接的电路图，画出其电路图。2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。3、用...

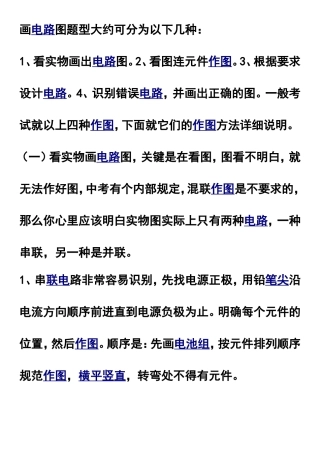

初中物理电路图画法快速完成电路的转化接照电路图连接实物图、根据实物图画电路图与画等效电路图是初中电学的重点与难点，不少学生感到困惑...
电路练习高寨子中学张文兆1、如图所示的电路中，正确的是()2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1...
