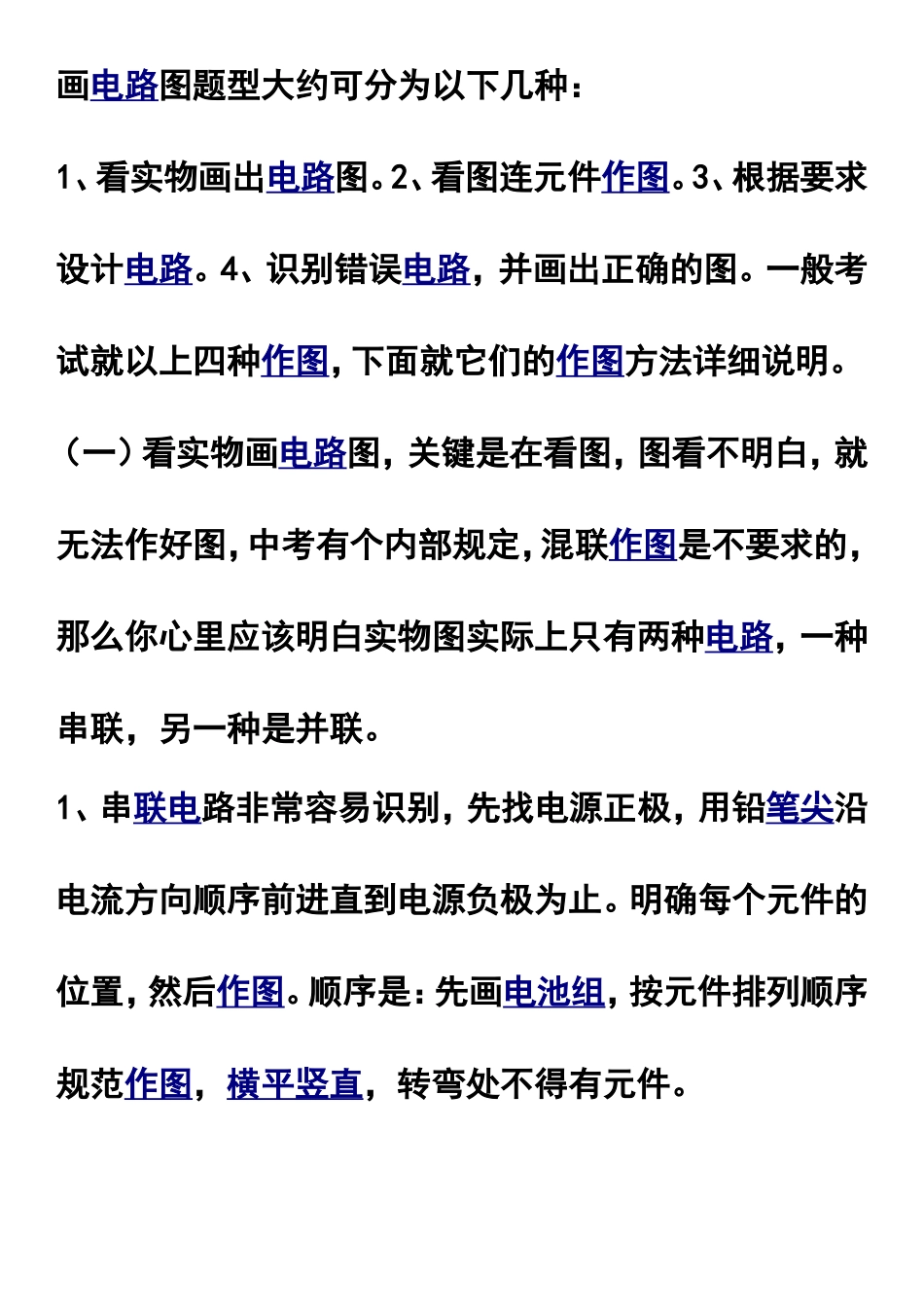

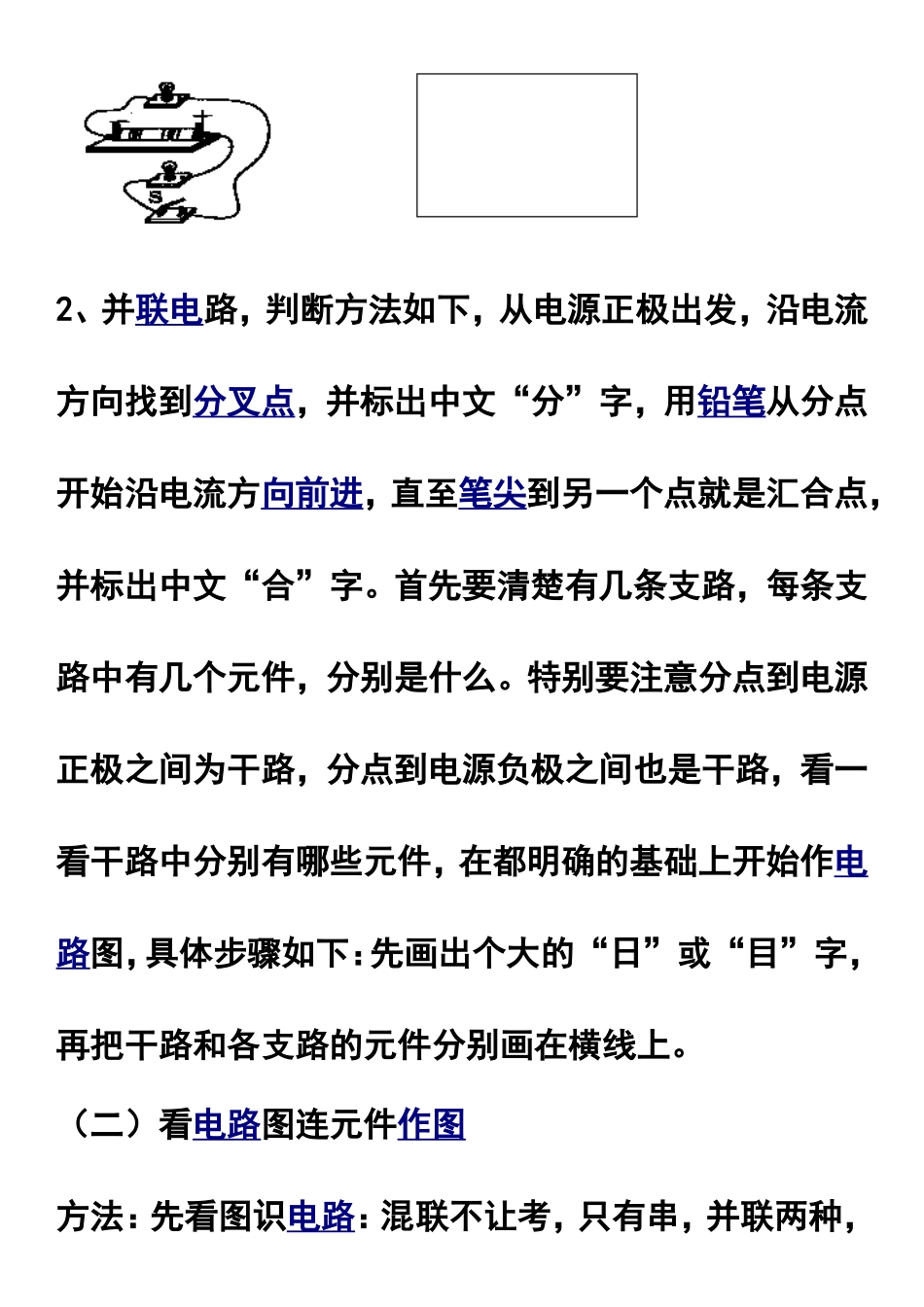

画电路图题型大约可分为以下几种：1、看实物画出电路图。2、看图连元件作图。3、根据要求设计电路。4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联。1、串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件。2、并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，用铅笔从分点开始沿电流方向前进，直至笔尖到另一个点就是汇合点，并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画出个大的“日”或“目”字，再把干路和各支路的元件分别画在横线上。（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开关等）。连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后（在该接线柱上标出“分”）分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关等）。（三）设计电路方法如下：首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。（四）识别错误电路一般错误发生有下列几种情况：1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极；2、是否产生局部短接，被局部短路的用电器不能工作；3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）；4、滑动变阻器错接了（全上或全下了）。学生比较棘手的是给出电路图各元件的位置，按要求画电路图一般我这样讲解，比如要求两灯并联，灯1由开关1控制开关2控制总电路那一般我们不考虑题目所给的各元件的位置自己按要求画出电路图应该问题不大然后再按自己画的电路图的元件顺序在题目的元件上连接就行了，这一步也仅仅是照葫芦画瓢的问题所以就把一个困难的问题转化成两个简单的问题
