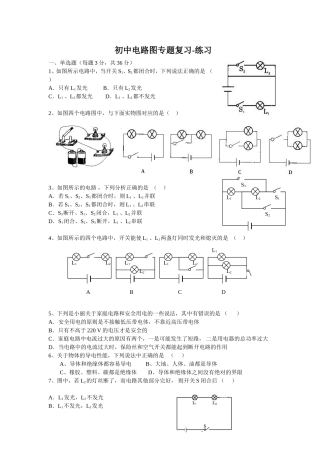

电路图画法与实物图连接练习题1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图...
第十五章电路图专项练习班级:____________姓名:______________________1.按要求连接电路：电流表只测量通过灯L2的电流，且灯L1、L2并联，S...
电路图连接专项训练1、由电路图连接实物图：如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；...
初中物理电路图分析主讲:龙塘一中主要内容•1、回忆和总结串并联电路的特点。•2、讲解分析复杂和不规则电路图时所用到的六个技巧。•3、用...
电路图画法专题练习一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，...
个性化教案授课时间：备课时间：年级：九年级课时：2小时课题：电流和电路学员姓名：授课老师：梁志雄教学目标1、电路图的画法，实物图的连...
1/按图所示的实物图画电路图..12/根据右边电路图连接实物图3/如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图...
电路图练习题卢强撰稿1、如图所示的电路中，正确的是()2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3...
1、知道电路各部分的基本作用，知道什么是电路的通路、开路，知道短路及其危害。2、能画出常见的电路元件的符号和简单的电路图。学习内容：...
电路图作图专项训练班级小组姓名1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。2.根据图（a）所示的电路图，把图...
基本电路图连接A1.根据实物图画出它的电路图，并在图上标出字母。第1页，共4页2.根据电路图画出实物图，注意连线不要交叉．第2页，共4页基...
五星教育九年级物理电路图练习题1姓名：_______________班级：_______________考号：_______________1、小亮同学想设计一个通过电表示数反...
电路图和实物图相互转化+按要求设计电路（习题课）1：一关于电源短路及其危害，下列说法中正确的是()A．短路就是连接电路用的导线很短B．短...
背诵知识点：1串联电路的电流特点：只有一条电流..而且处处相等。并联电路的电流特点：有两条或两条以上的电流.而且不一定相等2连接电路口...
思睿青松教育文化发展有限公司电路练习题姓名；电路；1、当开关都闭合时画出下列各电路中的电流方向，并判定各灯之间的连接方式：2、当开关...
1九年级物理电路图与实物图一．选择题（共3小题）1．（2014•宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确...
电路图识别专项练习姓名：一、识别电路图1、如图所示电路，如果同时闭合开关S1S3，且断开S2，则灯L1、L2为联；要使灯L1、L2组成串联电路，...
2014学年初三物理电路和电路图专题练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。2、根据实物图，在...
初中物理电学电路图大全2013.10.149.请在图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流...
一、根据电路图连接实物图的方法简单电路：串联电路：L1L1L2L2SS一、根据电路图连接实物图的方法对于简单电路或串联电路，通常情况下只要对...
