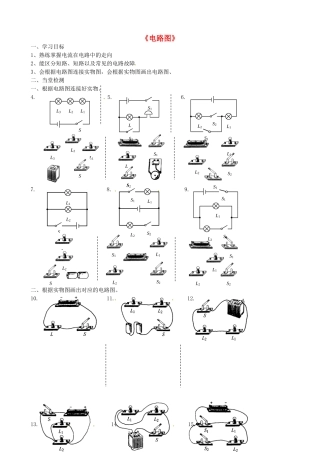

电路图和实物图互画练习班别：姓名：学号：成绩：1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。2、根据...
第1页共5页初三年级物理-电路图与实物图转换知识归纳：一、根据电路图画出实物图第2页共5页根据电路连接画出电路图L1L2S1S2SL1L2L1L2S第3页...
画电路图、连接实物图练习1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．根据右边的实物连接图，在左边的虚线框内画出对应的电...
1电路图连接专项训练学习指导：电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。1、“由电路图连接实物图”：...
周末提高《串并联电路图专题练习》一、了解串并联电路：1.串并联概念：串联电路：①概念：把电路元件_连接起来。②特点：(1)通过一个元件的...
1画电路图或者连接实物图注意事项电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。一．“由电路图连接实物图...
电路图的画法及实物图的连接一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1.给你两个灯泡L1、L2，一个开关S，还有一节电池...
怎样根据电路图连接实物图方法电路图中元件的连接方式有两种：电器串联，电器并联。1.在串联电路中，电路只有一条通路，从电源的正极开始，...
电路图与实物图专项练习1、根据图（a）所示的电路图，把图（b）中的器材连成实物电路。2、如下图所示电路，画出相应的电路图。3、在下边的...
并联电路的连接方法:先串后并从电源正极开始,先完成的一条通路的连接,找准分支点,再把另一条支路准确的搭上,完成连接串联电路的连接方法:从...
第13章了解电路电路图作图题专题1.某同学学习了“电路”知识后，自行设计安装了如图所示的门铃，请在方框中画出这个门铃电路的电路图。2.在...
电路图画法专题练习一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，...
实物图与电路图的转化方法按照电路图连接实物图和将实物图的连接情况画成电路图，是初中电学中一项非常重要的实验技能，是同学们在学习电路...
初中电路图专题复习-练习一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光B．...
电路图练习题1、如图所示的电路中，正确的是()2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C...
L2L1实物图转电路图电路连接电流电压表的测量对象电路基本故障【电路连接】一、实物图——电路图2、电路图——实物图3、画出电路图，并将右...
电路与电路图专题训练攀枝花市实验学校有关电路图的解题方法1、分析电路图的连接方式，判断出哪些元件是串联，哪些是并联。2、观察电流的走...
电路图与实物图转化练习根据电路图连接实物图的方法串联电路或简单电路，通常情况下只要对照电路图,用“电流流向法”从电源正极出发，顺着...
物理练习（电路图与实物图）班级：姓名：一、识别串并联电路，认识开关的作用1、如图所示的电路中，当开关闭合，断开时，L1、L2两灯串联；...
