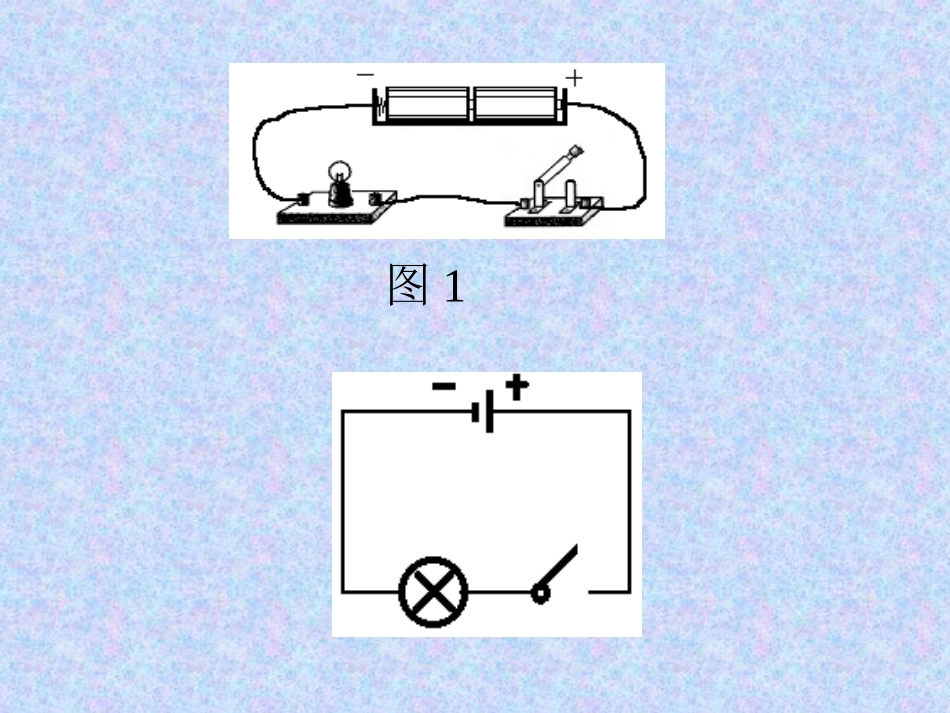

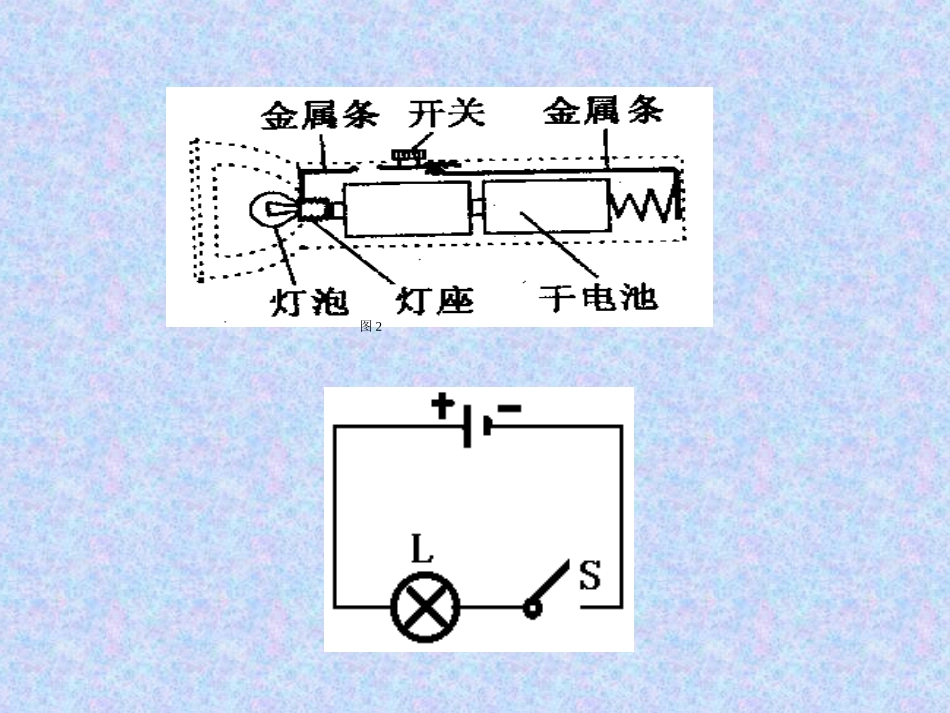

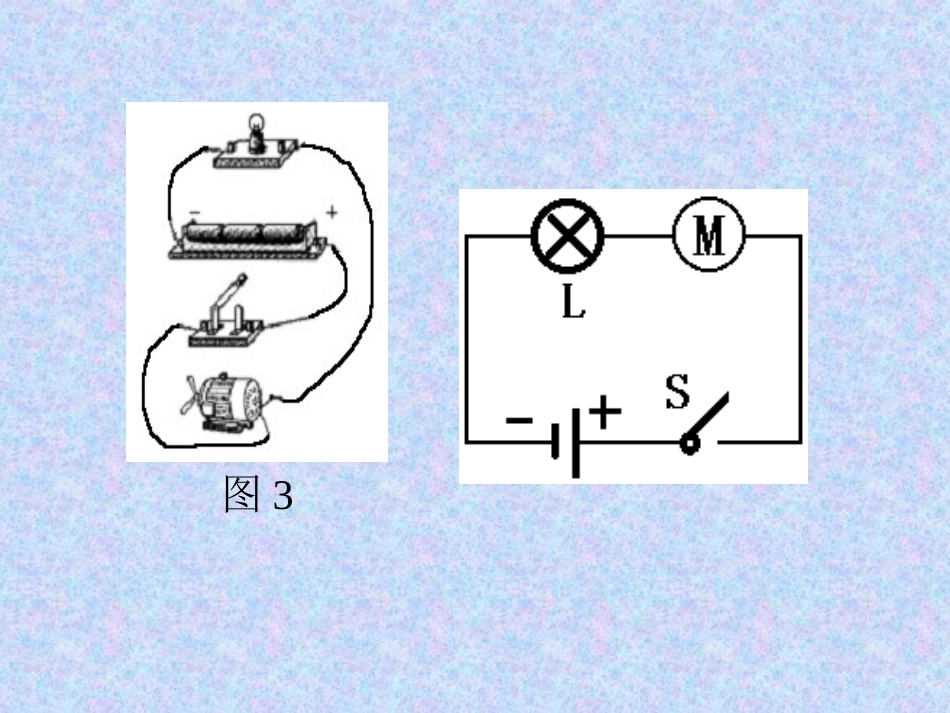

图1图2图3图4S1S2S图5A．若S1、S2和S3都闭合时，则L1和L2并联B．若S1、S2和S3都闭合时，则L1和L2串联C．若S1断开，S2和S3闭合时，则L1和L2串联D．若S2断开、S1和S3闭合时，则L1和L2并联图20(2004·广西南宁)如图20所示的电路中()(2004·四川)如图所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干．利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路．要求在使用时，只要断开S1，则既无风又不发热；只闭合S1时吹冷风；同时闭合S1和S2时吹热风．图为某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是()图4S1S1S1S2S1S2S2S2(2004·北京市东城区)现有电源、三盏灯、开关和若干根导线．要求：(1)将如图所示的实物连接成三盏灯并联，开关S同时控制三盏灯的电路，导线不许交叉．(2)根据实物连接图，画出电路图．(2004·湖南长沙)给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1、S2和若干条导线；请按要求设计一个报警器的电路，要求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况．请你根据上述要求画出电路图．
