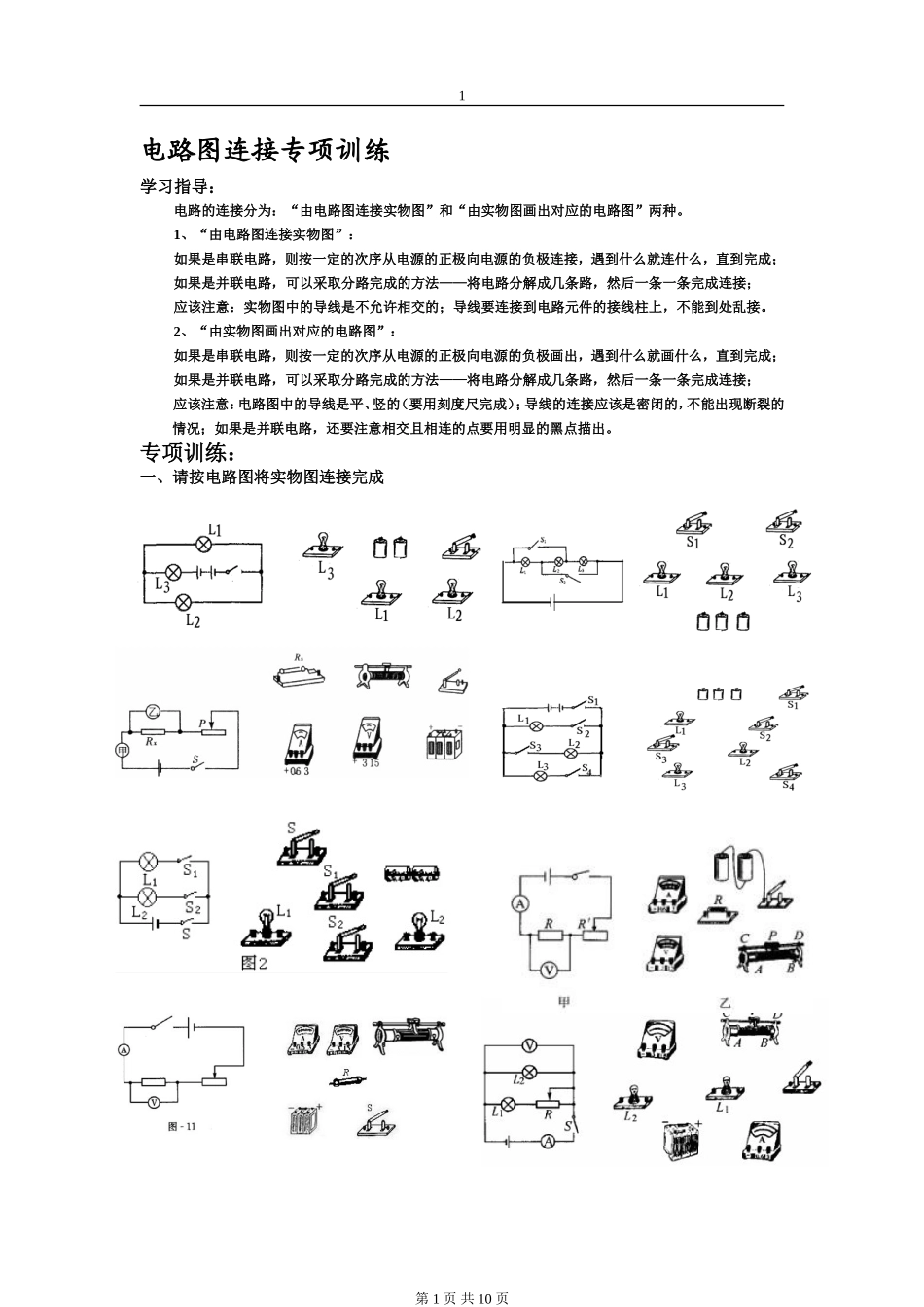

1电路图连接专项训练学习指导：电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。1、“由电路图连接实物图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。2、“由实物图画出对应的电路图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。专项训练：一、请按电路图将实物图连接完成第1页共10页2二、请按实物图画出电路图第2页共10页3第3页共10页48、用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组9连接实物电路欧姆定律典型题1．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。问：电源电压为多大？电阻R2的阻值为多大？第4页共10页52．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。3．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。求：（1）电压表的示数；2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K断开时电压表的示数为6伏,电流表的示数为1A；K闭合时，电流表的读数为1.5安,求：⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节来改变通过的电流，但必须保证电流表不超过其量程，问：（1）的阻值是多大？第5页共10页R1SR2PVA图2SR2R1A6（2）接入电路的阻值最小不能小于多少？（3）取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。电流表量程为0~0.6A，电压表的量程为0~3V。求：①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？四、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6Ω.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？2、如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为？3．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻；第6页共10页图27五、方程解题1．如图所示，设电源电压保持不变，R0=10W。当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电...
