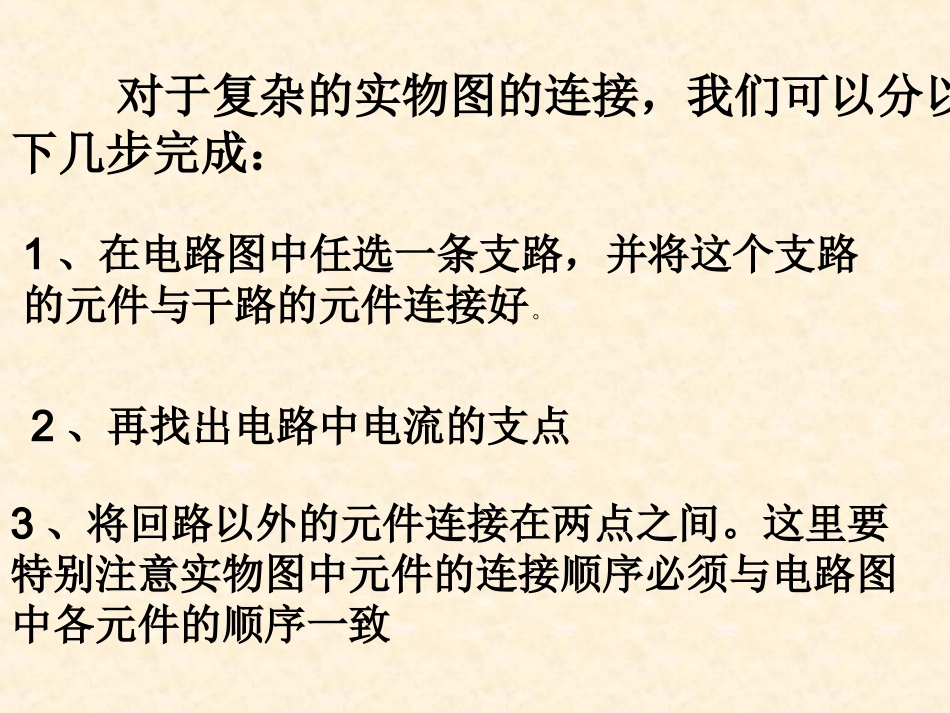

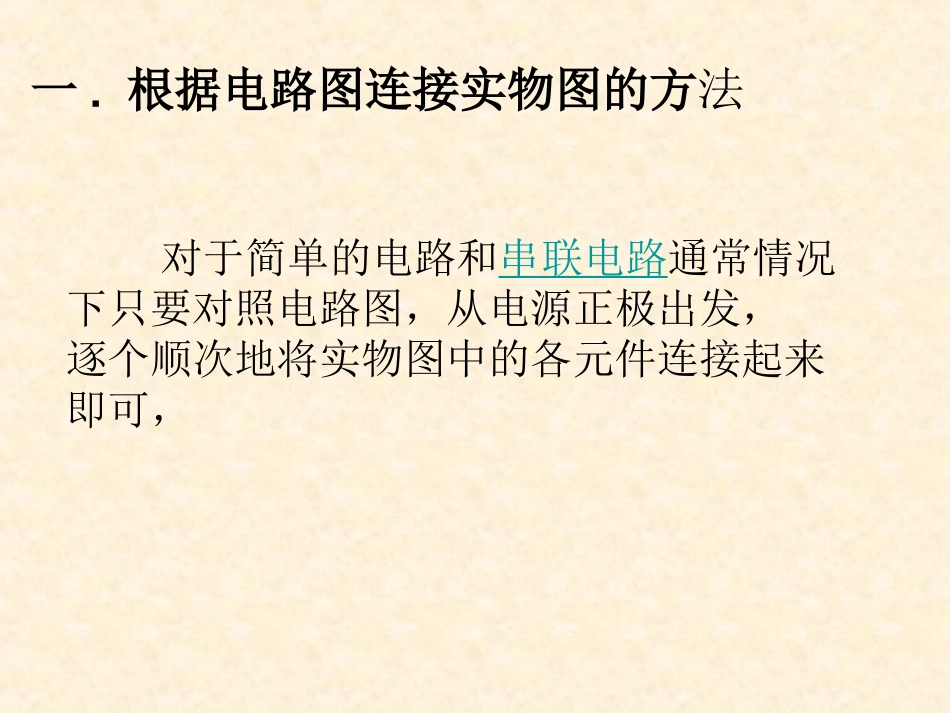

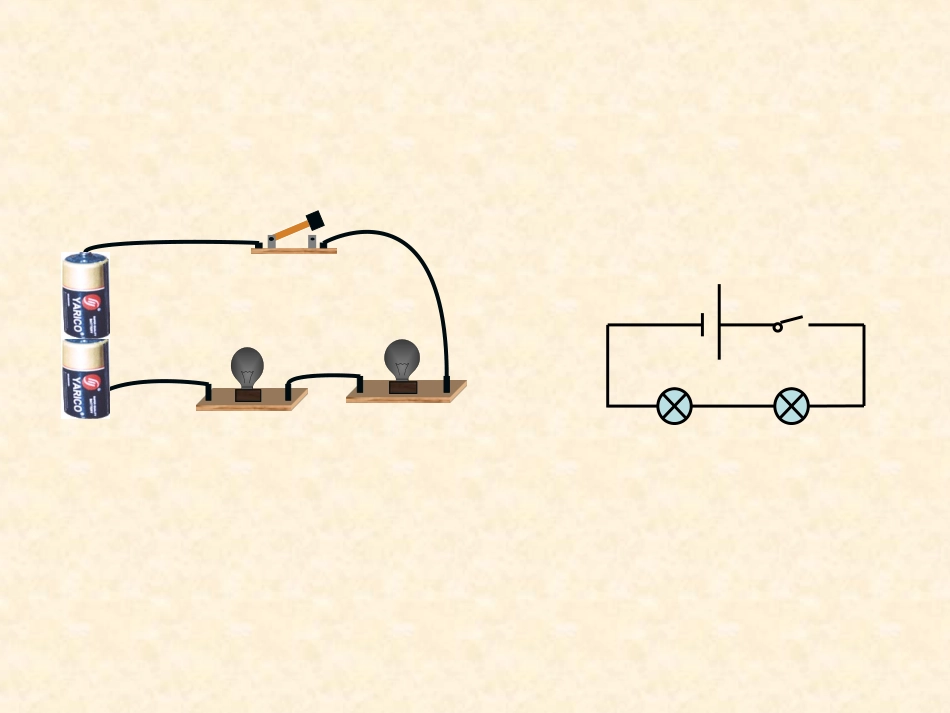

一.根据电路图连接实物图的方法对于简单的电路和串联电路通常情况下只要对照电路图,从电源正极出发,逐个顺次地将实物图中的各元件连接起来即可,1、在电路图中任选一条支路,并将这个支路的元件与干路的元件连接好。2、再找出电路中电流的支点3、将回路以外的元件连接在两点之间。这里要特别注意实物图中元件的连接顺序必须与电路图中各元件的顺序一致对于复杂的实物图的连接,我们可以分以下几步完成:L1L2L3SS1ABL1L2L3S1SABS1S2S1S2ABL1L2SSL1L2ABABSL1L2S1S2ABSS1S2L1L2AB+_L1S1L2S2L1L2L1S2S1图13-23L1S1L2S2L2L1S2S1图13-24以上连接实物图的方法,我们可以用一句话来概括:先找路、后连图、再补漏。连接实物图时,导线不要交叉,导线的端点必须接在各元件的接线柱上。二.根据实物图画电路图的方法根据实物图画电路图时要用规定的电路符号代替实物,按照实物的连接方式画出规范的电路图。画电路图时要注意:1电路图中各元件摆放的位置尽量与实物图中各元件位置相对应,这样便于检查2各电路元件摆放的位置要均匀、美观3交叉连接的导线,一定要在连接处画一个“黑点”。L1L2S1S2S3第一步,用电路符号代替实物S1S3L2L1S2第二步、对按照电路图画图规则对上图进行美化处理(注意交叉连接的导线,一定要在连接处画一个“黑点”。L2L1S2L1L2S图13-25L1L2S2S1图13-28.如图13-31所示的电路中,开关S1、S2、S3都处于断开位置,若只闭合开关S2,则灯L1和L2联在电路中;若只闭合S1和S3,灯L1和L2联在电路中的;此电路中不能同时合上开关。L2S2S1L1S3图13-31
