首页图及建筑总平面图内容作用读图方法首页图内容：图纸目录设计总说明门窗表细部构造及装饰做法表格或文字说明图样目录设计总...
平面图形的镶嵌综合与实践请你欣赏观察以下图案，说明它们都是由哪些几何图形组成？第一页第二页第三页第四页观察以下图案，说明它们都是由...
总平面图的设计与画法李旅总平面图MASTERPLAN态度+方法态度：用合适的态度对待建筑，对待工作，对待生活黄声远，热爱生活，建筑是需要陪伴...
识读建筑施工图总说明和总平面图能力目标1.能正确识读施工总说明和施工总平面图2.能能按制图规范要求,抄绘建筑总平面图知识目标1.了解建筑...
小区、规划总平面图参考图集谢谢大家！谢谢大家！结语
现代化医院建筑设计平面图各楼型平面图设计方案
居住区规划平面参考1234678910111213141516171819202122232425262728293031323334353637383940
科目：制图常识建筑室内设计平面图绘制科目：制图常识建筑室内平面布置图绘制步骤：科目：制图常识科目：制图常识科目：制图常识科目：制图...
新编系列新编系列封面画法几何与土木工程制图画法几何与土木工程制图GEOMETRYANDCIVILENGENEERINGDRAWING新编系列新编系列建筑施工图房屋的...

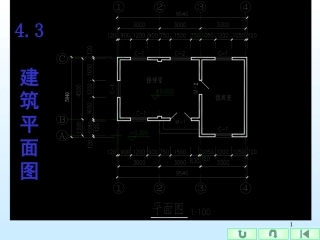

14.3建筑平面图24.3.1平面图的形成、名称、及图示方法用一假想水平剖切平面经过房屋的门窗洞口之间把房屋剖切开,移去剖切平面已上的部分,将...
建筑平面图的形成水平剖切平面建筑平面图建筑平面图平面图的形成假想用一水平剖切平面经门、窗洞将房屋剖开，将剖切平面以下部分从上向下投...
1建筑识图课件第二节：建筑平面图的识读教学目标：通过教学，同学们应该掌握建筑平面图的形成、用途以及表示方法，具备识读一般建筑平面图...

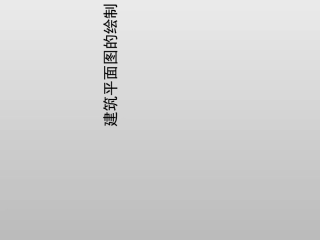

建筑平面图的绘制一、绘图准备1、设置绘图界限(LIMITS)图限大小：左下角点（0，0），右上角点（42000，29700）使用缩放命令（ZOOM）使设定...
14.3建筑平面图24.3.1平面图的形成、名称、及图示方法用一假想水平剖切平面经过房屋的门窗洞口之间把房屋剖切开,移去剖切平面已上的部分,将...
识读建筑施工图总说明和总平面图能力目标1.能正确识读施工总说明和施工总平面图2.能能按制图规范要求,抄绘建筑总平面图知识目标1.了解建筑...
整理课件1整理课件2第八章结构施工图第一节概述第一节概述第二节基础图第二节基础图第三节结构平面图第三节结构平面图第四节钢筋混凝土构件...
度假村平面图设计说明设计者：杜彩兰度假村总效果图接下来，我将通过度假村的平面图来进行设计讲解。进门便是方便的大型停车场和售票处，除...
普通高等学校土木工程专业精编系列规划教材第13章道路路线工程图主编蒲小琼第13章道路路线工程图13.1概述13.2路线平面图13.3路线纵断面图13...
第三章绘制建筑平面图第三章绘制建筑平面图绘制图框幅面代号尺寸代号A0A1A2A3A4b×l841×1189594×841420×594297×420210×297c105a25幅面...
AutoCADAutoCAD绘制建筑平面图绘制建筑平面图AutoCAD绘制建筑平面图工程制图与计算机绘图土木工程学院AutoCAD绘制建筑图纸的优势比较手工绘...
