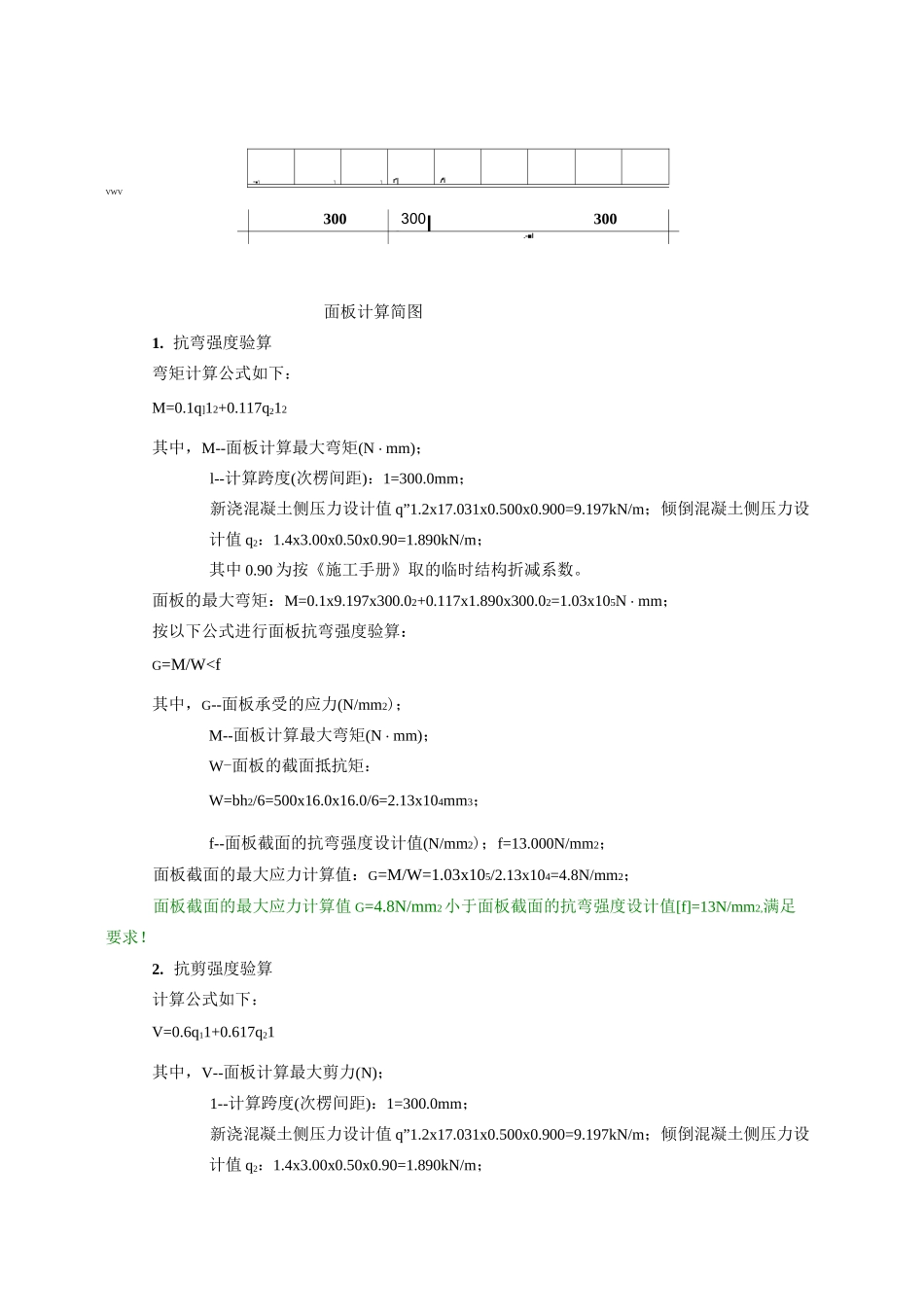

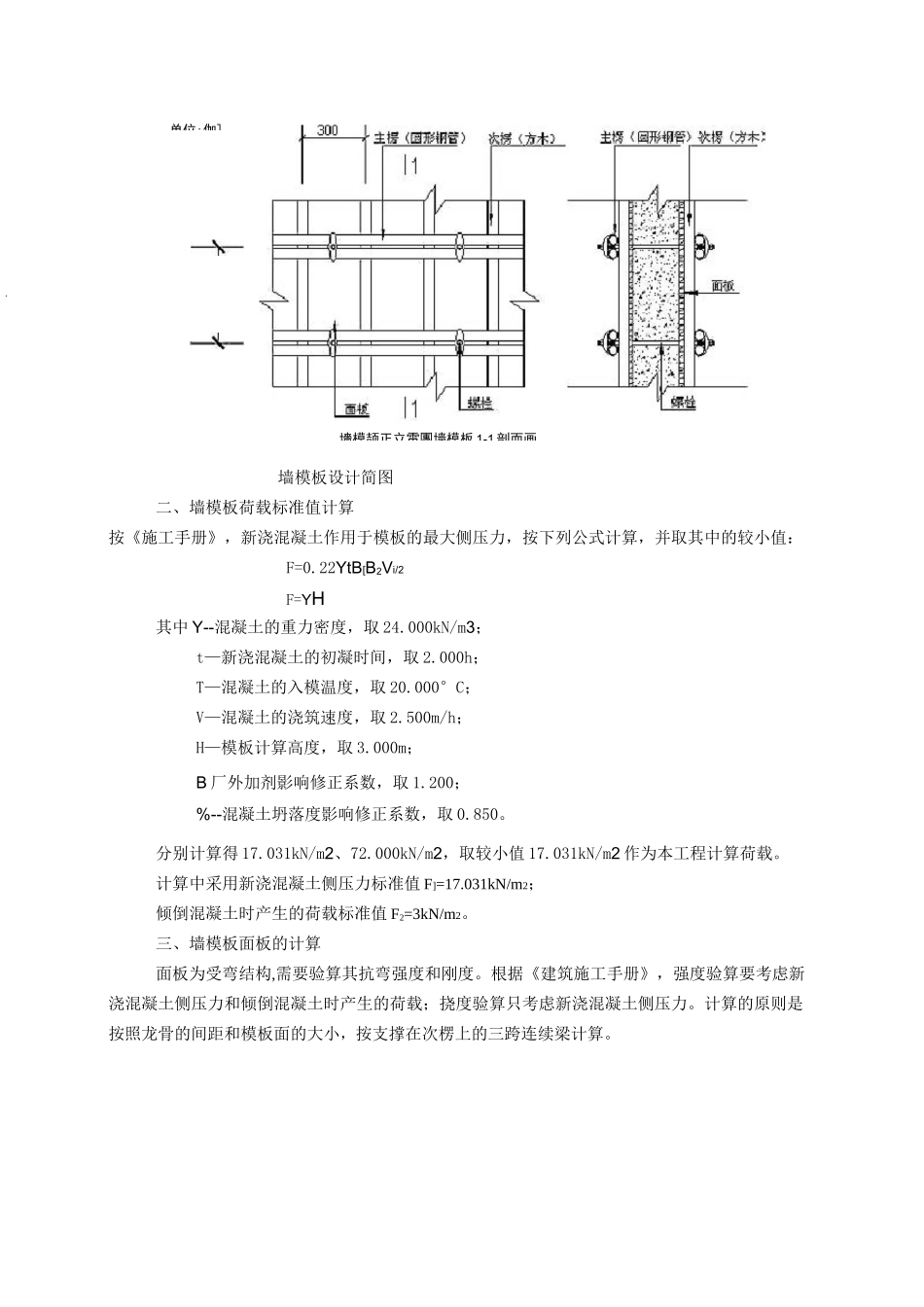

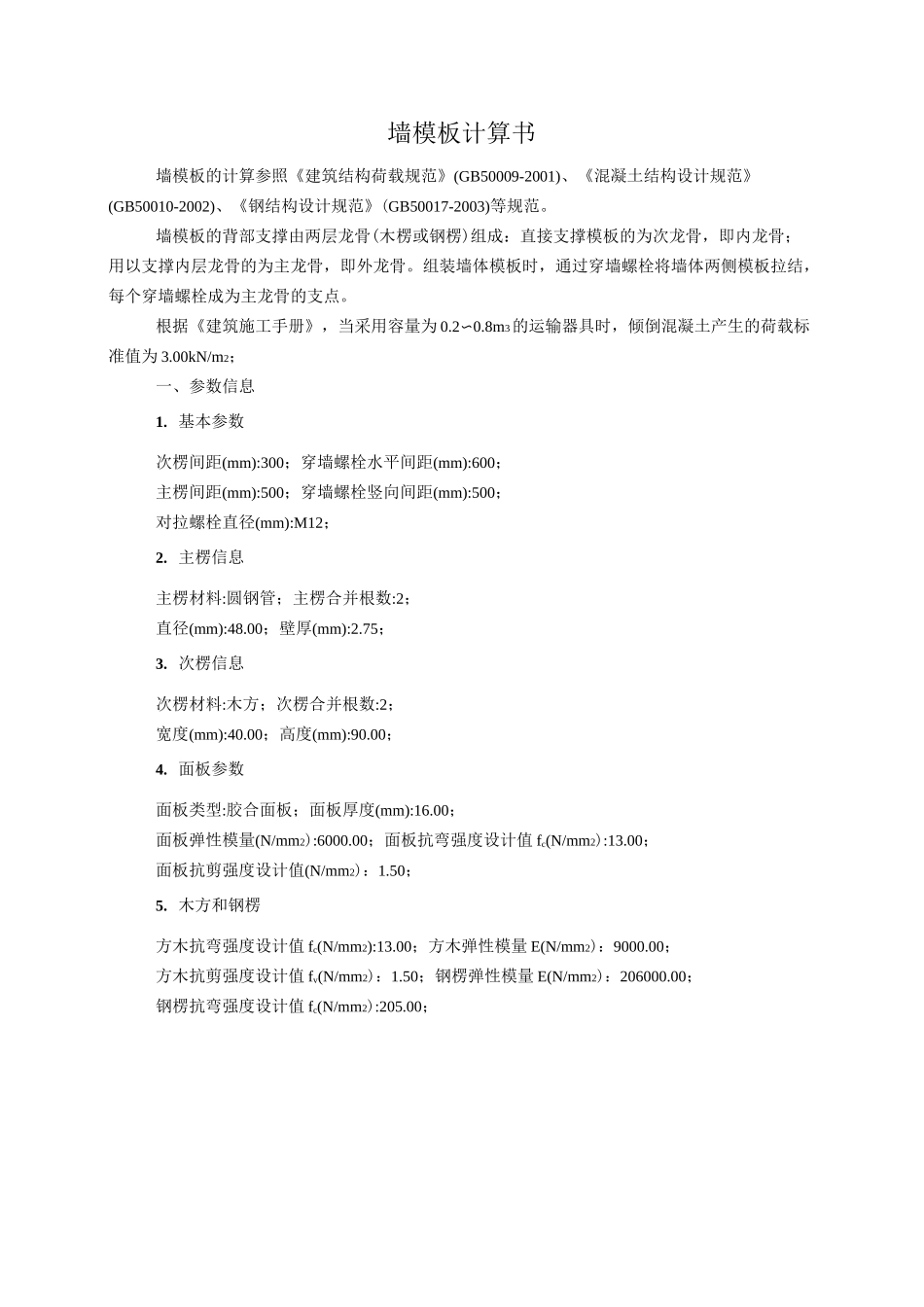

墙模板计算书墙模板的计算参照《建筑结构荷载规范》(GB50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《钢结构设计规范》(GB50017-2003)等规范。墙模板的背部支撑由两层龙骨(木楞或钢楞)组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。根据《建筑施工手册》，当采用容量为 0.2〜0.8m3的运输器具时，倾倒混凝土产生的荷载标准值为 3.00kN/m2；一、参数信息1. 基本参数次楞间距(mm):300；穿墙螺栓水平间距(mm):600；主楞间距(mm):500；穿墙螺栓竖向间距(mm):500；对拉螺栓直径(mm):M12；2. 主楞信息主楞材料:圆钢管；主楞合并根数:2；直径(mm):48.00；壁厚(mm):2.75；3. 次楞信息次楞材料:木方；次楞合并根数:2；宽度(mm):40.00；高度(mm):90.00；4. 面板参数面板类型:胶合面板；面板厚度(mm):16.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值 fc(N/mm2):13.00；面板抗剪强度设计值(N/mm2)：1.50；5. 木方和钢楞方木抗弯强度设计值 fc(N/mm2):13.00；方木弹性模量 E(N/mm2)：9000.00；方木抗剪强度设计值 fv(N/mm2)：1.50；钢楞弹性模量 E(N/mm2)：206000.00；钢楞抗弯强度设计值 fc(N/mm2):205.00；单位:伽]墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值：F=0.22YtB[B2Vi/2F=YH其中 Y--混凝土的重力密度，取 24.000kN/m3；t—新浇混凝土的初凝时间，取 2.000h；T—混凝土的入模温度，取 20.000°C；V—混凝土的浇筑速度，取 2.500m/h；H—模板计算高度，取 3.000m；B 厂外加剂影响修正系数，取 1.200；%--混凝土坍落度影响修正系数，取 0.850。分别计算得 17.031kN/m2、72.000kN/m2，取较小值 17.031kN/m2 作为本工程计算荷载。计算中采用新浇混凝土侧压力标准值 F]=17.031kN/m2；倾倒混凝土时产生的荷载标准值 F2=3kN/m2。三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。根据《建筑施工手册》，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算的原则是按照龙骨的间距和模板面的大小，按支撑在次楞上的三跨连续梁计算。1墻模颉正立雷團墙模板 1-1 剖而画>■'|'|'|r'|r'iVWV300,300L300.-■I面板计算简图1. 抗弯强度验算弯矩计算公...
