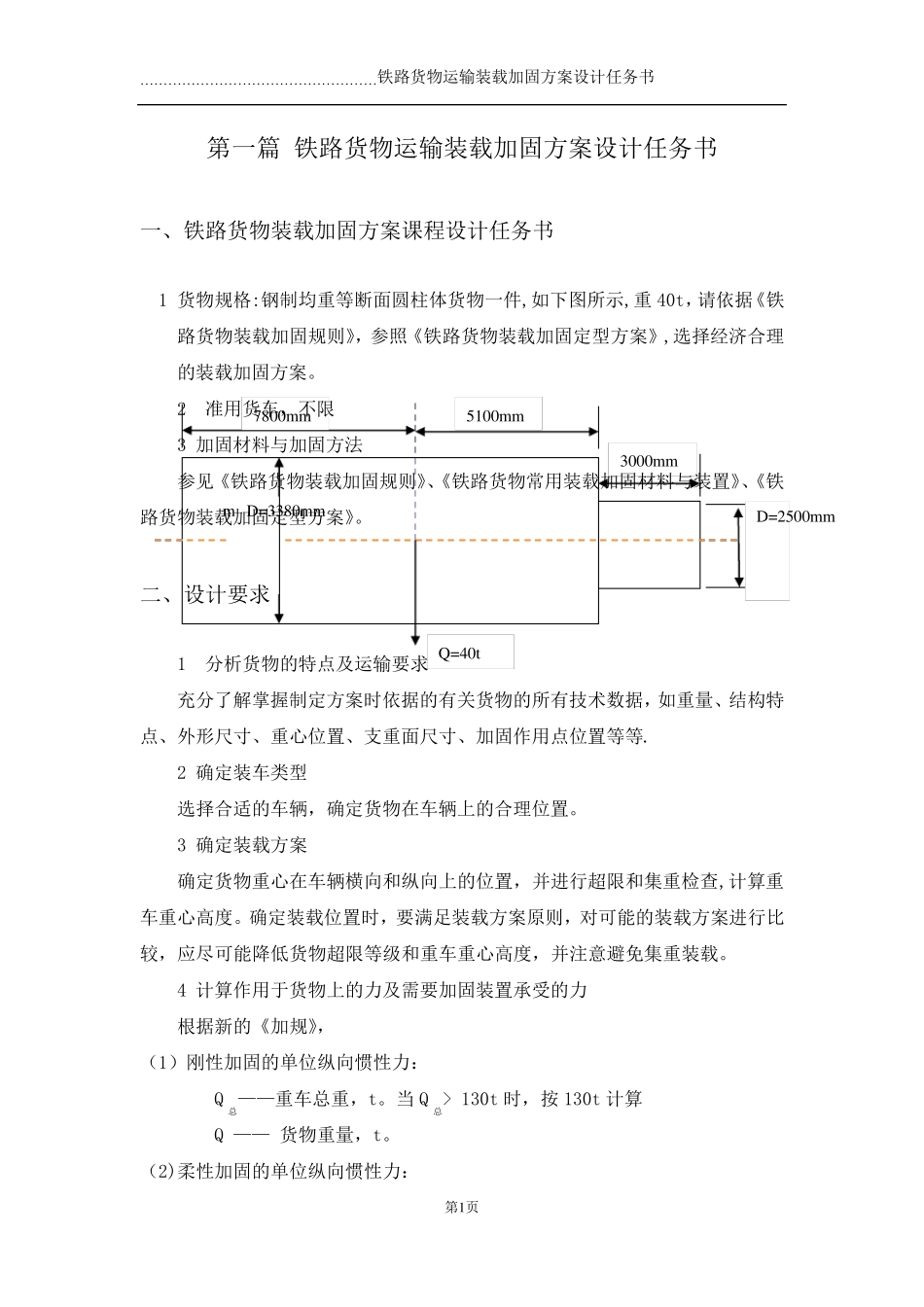

铁路货物运输装载加固方案设计 姓 名: 学 号: 专 业: 年 级: 学 院: 指导教师: 目录 第一篇铁路货物运输装载加固方案设计任务书1 一、铁路货物装载加固方案课程设计任务书1 二、设计要求1 三、装载加固材料规格3 第二篇铁路货物运输装载加固方案设计说明书6 第一章分析货物的特点及运输要求6 一、货物特点6 二、运输要求6 第二章确定装车类型6 第三章确定装载方案7 一、阔大货物装载必须遵守的基本技术条件7 二、装载方案比选7 第四章作用于货物上的力及需加固装置承受的力15 一、作用于货物上的力15 二、需加固装置承受的力16 第五章货物稳定性计算17 一、货物水平移动的稳定性17 二、货物滚动的稳定性17 第六章确定加固强度18 第七章货物装载加固示意图18 第八章自我评价19……………………………………………铁路货物运输装载加固方案设计任务书 第1页 第一篇� 铁路货物运输装载加固方案设计任务书�一、铁路货物装载加固方案课程设计任务书 1 货物规格:钢制均重等断面圆柱体货物一件,如下图所示,重40t,请依据《铁路货物装载加固规则》,参照《铁路货物装载加固定型方案》,选择经济合理的装载加固方案。 2 准用货车,不限 3 加固材料与加固方法 参见《铁路货物装载加固规则》、《铁路货物常用装载加固材料与装置》、《铁路货物装载加固定型方案》。 二、设计要求 1 分析货物的特点及运输要求 充分了解掌握制定方案时依据的有关货物的所有技术数据,如重量、结构特点、外形尺寸、重心位置、支重面尺寸、加固作用点位置等等. 2 确定装车类型 选择合适的车辆,确定货物在车辆上的合理位置。 3 确定装载方案 确定货物重心在车辆横向和纵向上的位置,并进行超限和集重检查,计算重车重心高度。确定装载位置时,要满足装载方案原则,对可能的装载方案进行比较,应尽可能降低货物超限等级和重车重心高度,并注意避免集重装载。 4 计算作用于货物上的力及需要加固装置承受的力 根据新的《加规》, (1)刚性加固的单位纵向惯性力: Q总——重车总重,t。当Q总> 130t 时,按130t 计算 Q —— 货物重量,t。 (2)柔性加固的单位纵向惯性力: 7800mm 5100mm 3000mm D=3380mmm D=2500mm Q=40t ……………………………………………铁路货物运输装载加固方案设计任务书 第2页 Q总—-重车总重,t,跨装运输时,按跨装车组总重计算. 当130t〈 Q总≤150t 时,t0=6.78 kN/t;...
