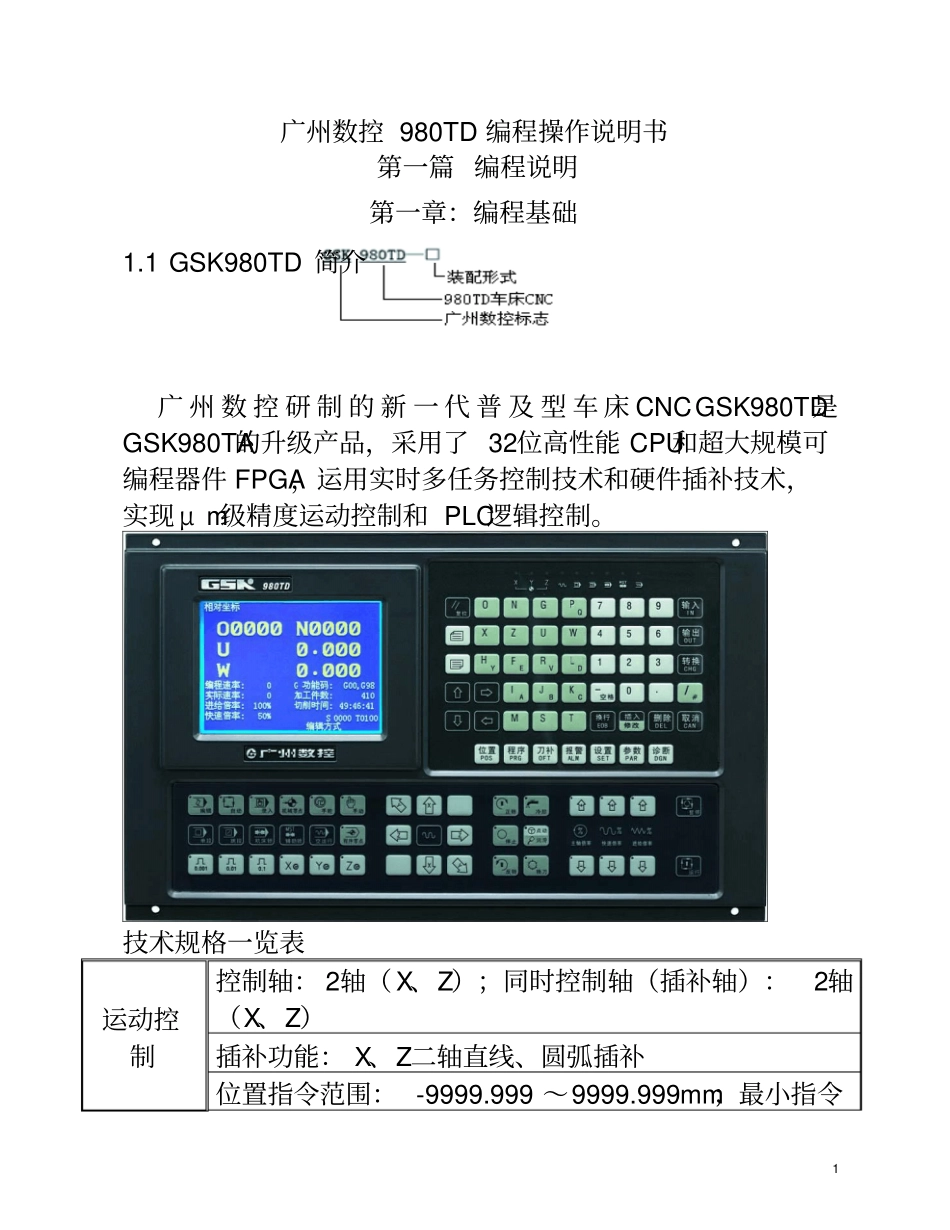

广州数控980TD数控车床操作编程说明书资料_第1页
1/50

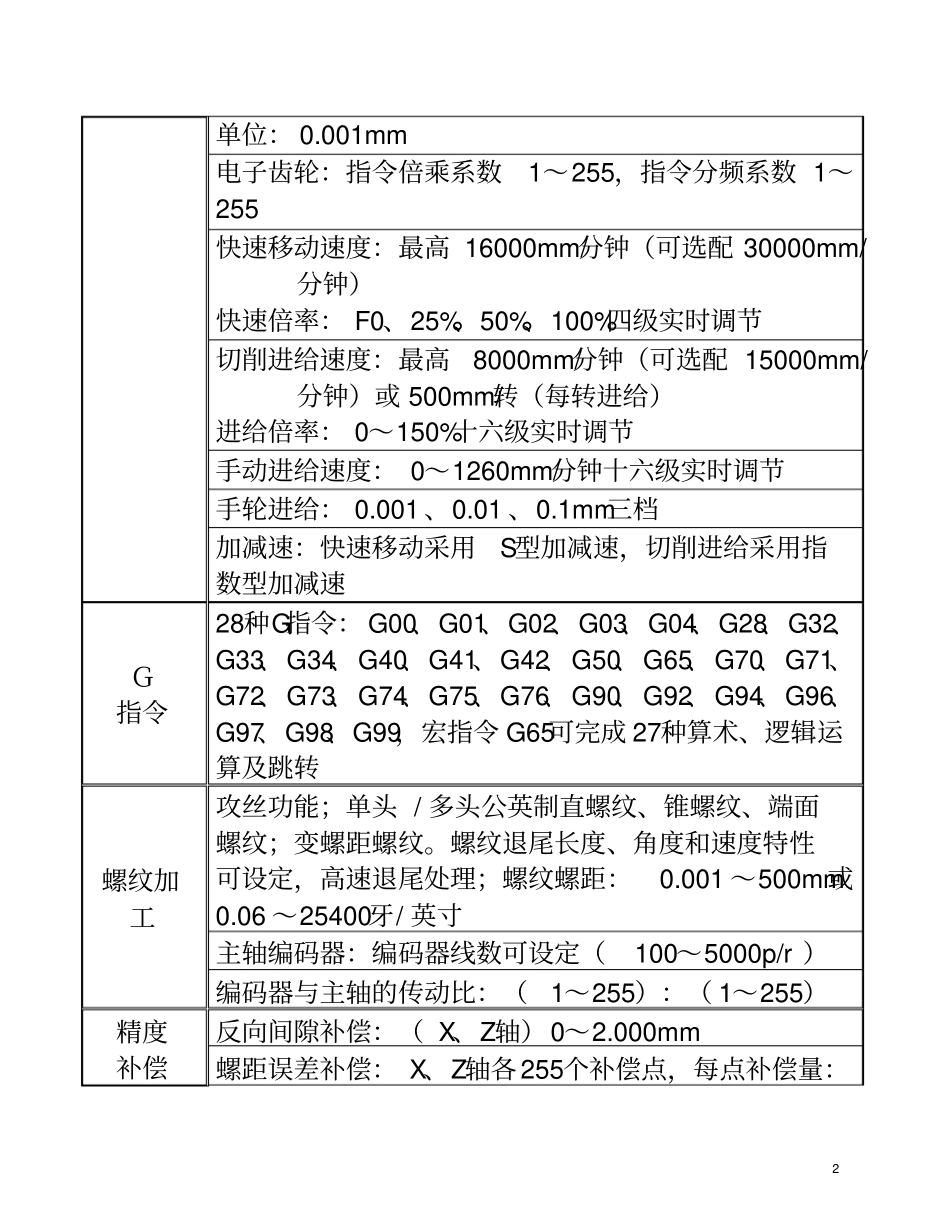

广州数控980TD数控车床操作编程说明书资料_第2页
2/50

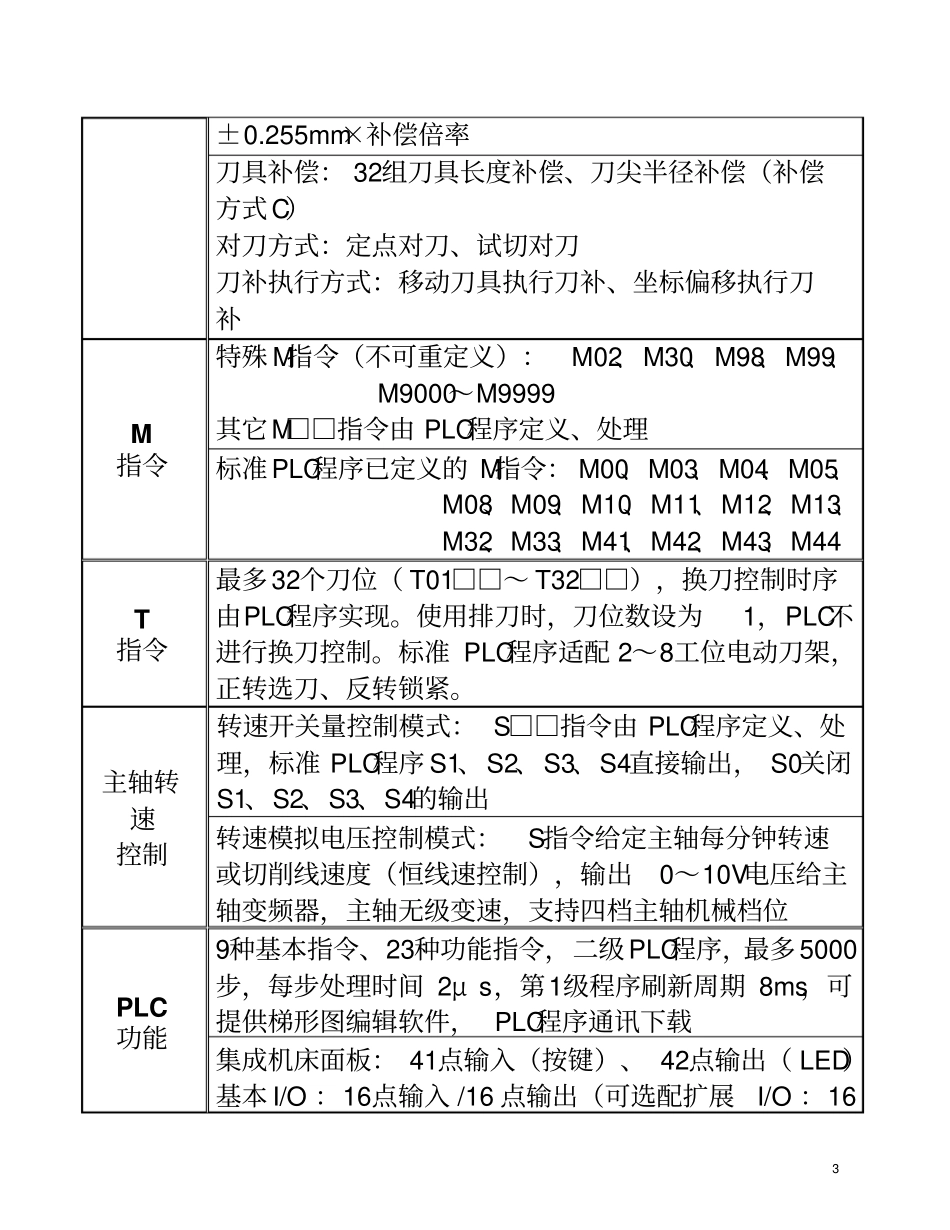

广州数控980TD数控车床操作编程说明书资料_第3页
3/50
1 广州数控 980TD 编程操作说明书第一篇 编程说明第一章:编程基础1.1 GSK980TD 简介广 州 数 控 研 制 的 新 一 代 普 及 型 车 床 CNC GSK980TD是GSK980TA的升级产品,采用了 32位高性能 CPU和超大规模可编程器件 FPGA,运用实时多任务控制技术和硬件插补技术,实现μ m级精度运动控制和 PLC逻辑控制。技术规格一览表运动控制控制轴: 2轴(X、Z);同时控制轴(插补轴):2轴(X、Z)插补功能: X、Z二轴直线、圆弧插补位置指令范围: -9999.999 ~9999.999mm;最小指令2 单位: 0.001mm 电子齿轮:指令倍乘系数1~255,指令分频系数 1~255 快速移动速度:最高 16000mm/分钟(可选配 30000mm/分钟)快速倍率: F0、25%、50%、100%四级实时调节切削进给速度:最高8000mm/分钟(可选配 15000mm/分钟)或 500mm/转(每转进给)进给倍率: 0~150%十六级实时调节手动进给速度: 0~1260mm/分钟十六级实时调节手轮进给: 0.001 、0.01 、0.1mm三档加减速:快速移动采用S型加减速,切削进给采用指数型加减速G指令28种G指令: G00、G01、G02、G03、G04、G28、G32、G33、G34、G40、G41、G42、G50、G65、G70、G71、G72、G73、G74、G75、G76、G90、G92、G94、G96、G97、G98、G99,宏指令 G65可完成 27种算术、逻辑运算及跳转螺纹加工攻丝功能;单头 / 多头公英制直螺纹、锥螺纹、端面螺纹;变螺距螺纹。螺纹退尾长度、角度和速度特性可设定,高速退尾处理;螺纹螺距:0.001 ~500mm或0.06 ~25400牙/ 英寸主轴编码器:编码器线数可设定(100~5000p/r )编码器与主轴的传动比:(1~255):( 1~255)精度补偿反向间隙补偿:( X、Z轴)0~2.000mm 螺距误差补偿: X、Z轴各255个补偿点,每点补偿量:3 ±0.255mm×补偿倍率刀具补偿: 32组刀具长度补偿、刀尖半径补偿(补偿方式C)对刀方式:定点对刀、试切对刀刀补执行方式:移动刀具执行刀补、坐标偏移执行刀补M 指令特殊 M指令(不可重定义):M02、M30、M98、M99、M9000~M9999 其它M□□指令由 PLC程序定义、处理标准PLC程序已定义的 M指令: M00、M03、M04、M05、M08、M09、M10、M11、M12、M13、M32、M33、M41、M42、M43、M44 T 指令最多32个刀位( T01□□~ T32□□),换刀控制时序由PLC程序实现。使用排刀时,刀位数设为1,PLC不进行换刀控制。标准 PLC程序适配 2~8工位电动刀架,正转选刀、反转锁紧。主轴转速控...
