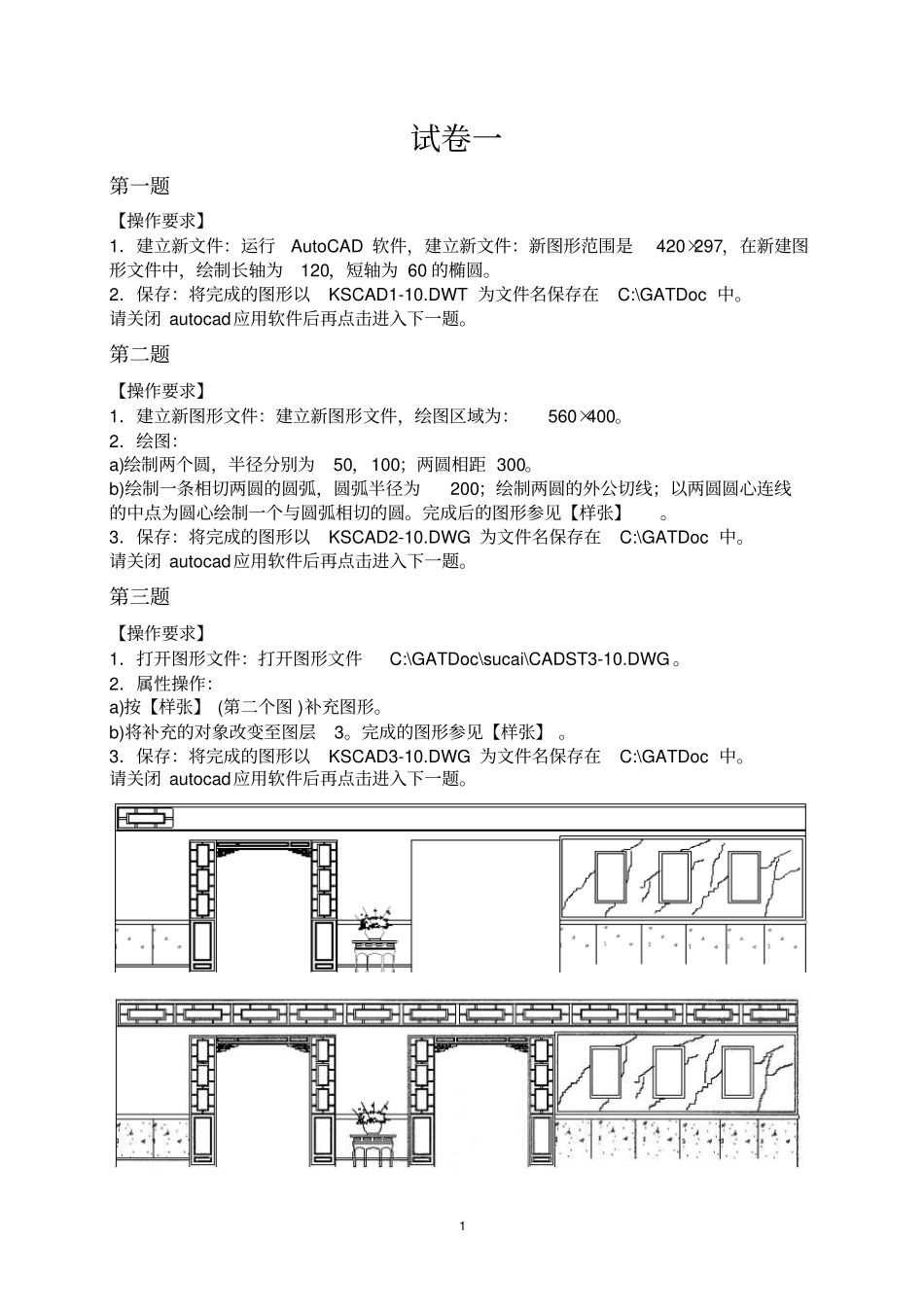

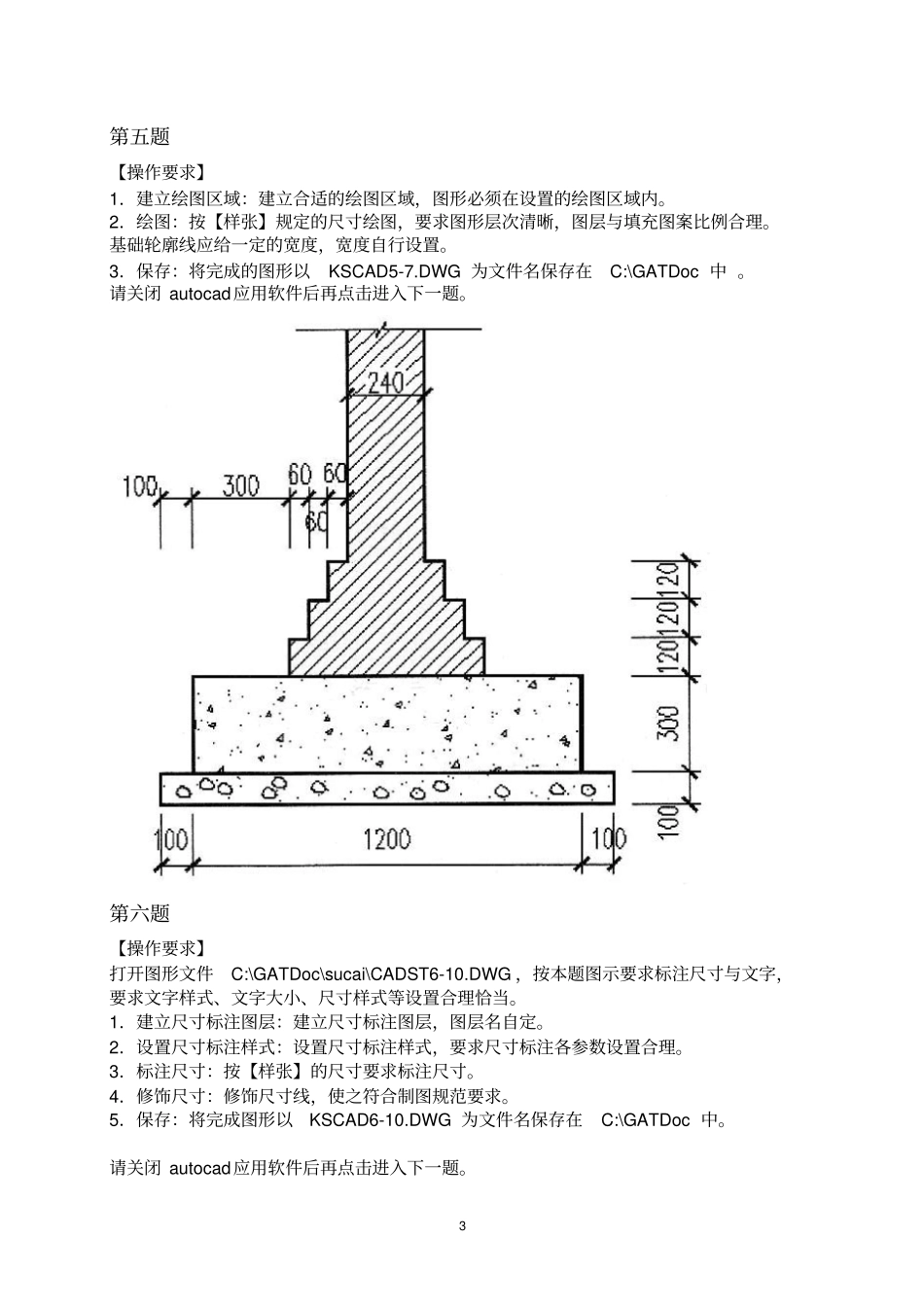

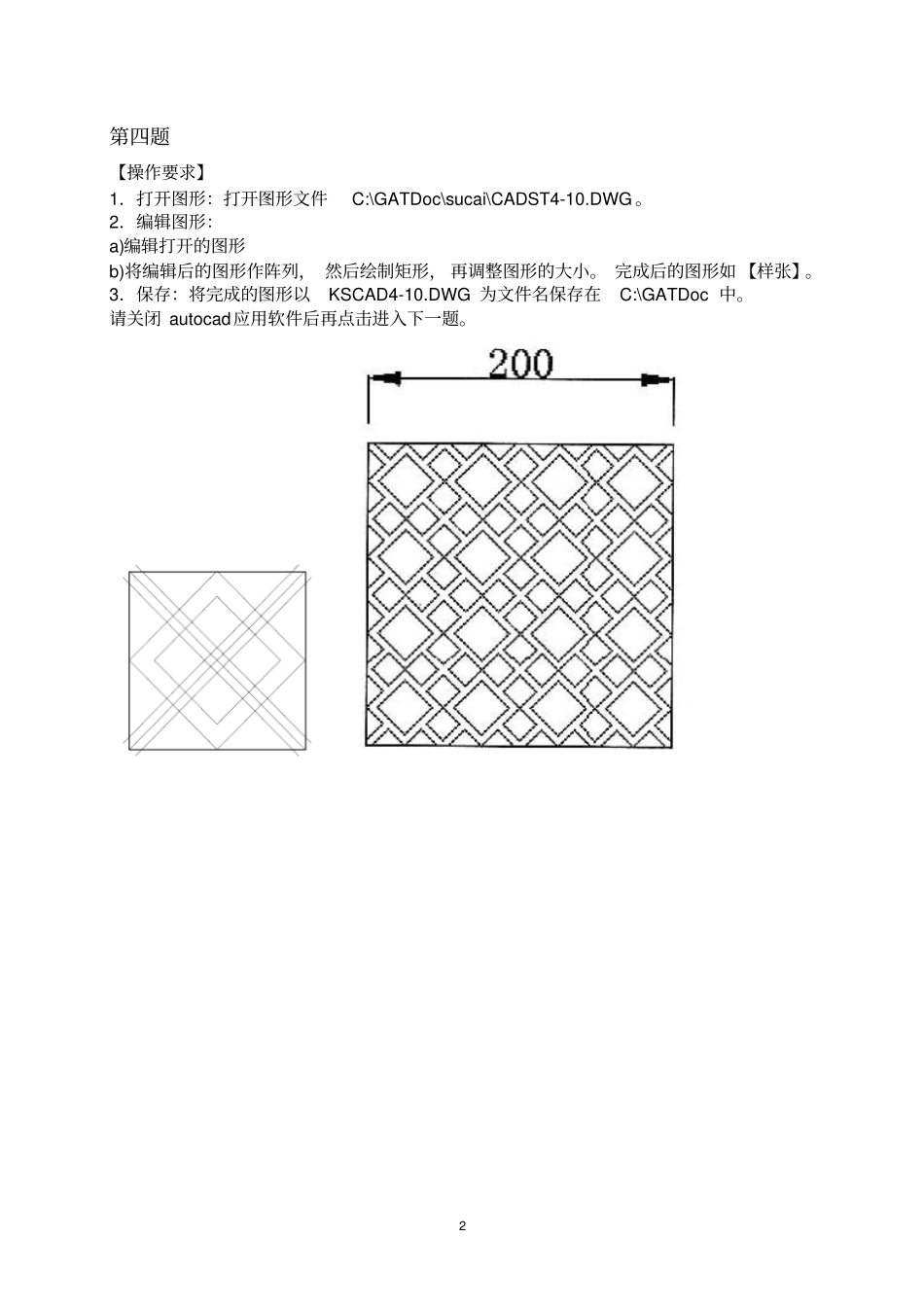

1 试卷一第一题【操作要求】1．建立新文件：运行AutoCAD 软件，建立新文件：新图形范围是420×297，在新建图形文件中，绘制长轴为120，短轴为 60 的椭圆。2．保存：将完成的图形以KSCAD1-10.DWT 为文件名保存在C:\GATDoc 中。请关闭 autocad应用软件后再点击进入下一题。第二题【操作要求】1．建立新图形文件：建立新图形文件，绘图区域为：560×400。2．绘图：a)绘制两个圆，半径分别为50，100；两圆相距 300。b)绘制一条相切两圆的圆弧，圆弧半径为200；绘制两圆的外公切线；以两圆圆心连线的中点为圆心绘制一个与圆弧相切的圆。完成后的图形参见【样张】。3．保存：将完成的图形以KSCAD2-10.DWG 为文件名保存在C:\GATDoc 中。请关闭 autocad应用软件后再点击进入下一题。第三题【操作要求】1．打开图形文件：打开图形文件C:\GATDoc\sucai\CADST3-10.DWG 。2．属性操作：a)按【样张】 (第二个图 )补充图形。b)将补充的对象改变至图层3。完成的图形参见【样张】 。3．保存：将完成的图形以KSCAD3-10.DWG 为文件名保存在C:\GATDoc 中。请关闭 autocad应用软件后再点击进入下一题。2 第四题【操作要求】1．打开图形：打开图形文件C:\GATDoc\sucai\CADST4-10.DWG 。2．编辑图形：a)编辑打开的图形b)将编辑后的图形作阵列， 然后绘制矩形， 再调整图形的大小。 完成后的图形如 【样张】。3．保存：将完成的图形以KSCAD4-10.DWG 为文件名保存在C:\GATDoc 中。请关闭 autocad应用软件后再点击进入下一题。3 第五题【操作要求】1．建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区域内。2．绘图：按【样张】规定的尺寸绘图，要求图形层次清晰，图层与填充图案比例合理。基础轮廓线应给一定的宽度，宽度自行设置。3．保存：将完成的图形以KSCAD5-7.DWG 为文件名保存在C:\GATDoc 中 。请关闭 autocad应用软件后再点击进入下一题。第六题【操作要求】打开图形文件C:\GATDoc\sucai\CADST6-10.DWG ，按本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。1．建立尺寸标注图层：建立尺寸标注图层，图层名自定。2．设置尺寸标注样式：设置尺寸标注样式，要求尺寸标注各参数设置合理。3．标注尺寸：按【样张】的尺寸要求标注尺寸。4．修饰尺寸：修饰尺寸线，使之符合制图规范要求。5．保存：将完成图形以KSCAD6-10.DWG 为文件名保存在C:\GATDoc 中。请关闭 autocad应用软件后再点击进...
