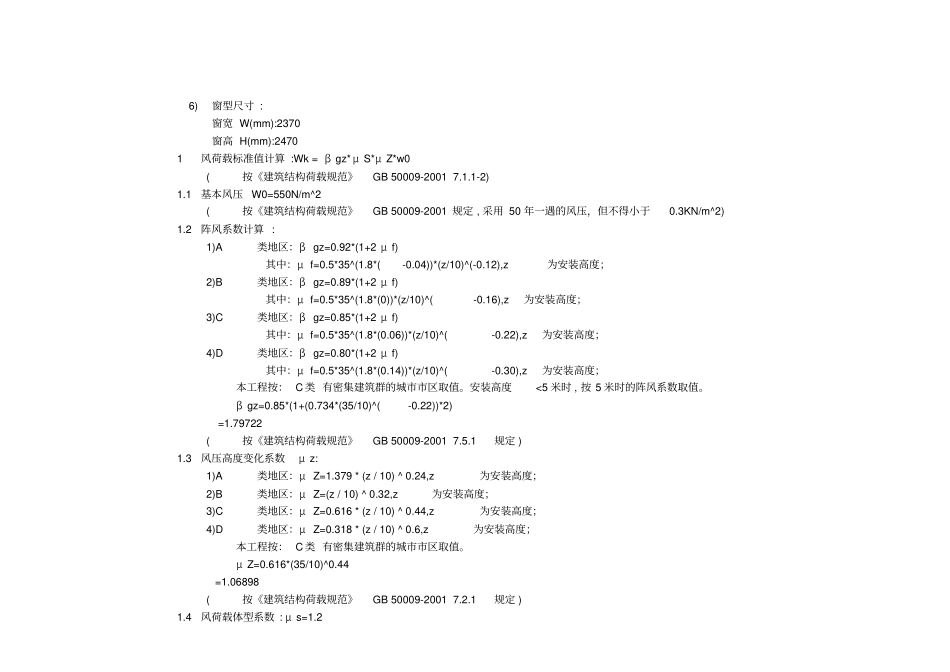

建筑外窗抗风压性能计算书I 、计算依据《建筑玻璃应用技术规程 JGJ 113-2003 》《钢结构设计规范 GB 50017-2003 》《建筑外窗抗风压性能分级表 GB/T7106-2002 》《建筑结构荷载规范 GB 50009-2001 》《未增塑聚氯乙烯(PVC-U) 塑料门 JG/T 180-2005》《未增塑聚氯乙烯(PVC-U) 塑料窗 JG/T 140-2005》《铝合金窗 GB/T8479-2003 》《铝合金门 GB/T8478-2003 》II 、设计计算一、风荷载计算 1)工程所在省市：内蒙古 2)工程所在城市：呼和浩特 3)门窗安装最大高度z(m) ：35 4)门窗类型 : 平开窗 5)窗型样式 : 6)窗型尺寸 :窗宽 W(mm):2370窗高 H(mm):24701 风荷载标准值计算 :Wk = β gz* μ S*μ Z*w0 (按《建筑结构荷载规范》GB 50009-2001 7.1.1-2)1.1 基本风压 W0=550N/m^2 (按《建筑结构荷载规范》GB 50009-2001 规定 , 采用 50 年一遇的风压，但不得小于0.3KN/m^2)1.2 阵风系数计算 : 1)A类地区：β gz=0.92*(1+2 μ f)其中：μ f=0.5*35^(1.8*(-0.04))*(z/10)^(-0.12),z为安装高度； 2)B类地区：β gz=0.89*(1+2 μ f)其中：μ f=0.5*35^(1.8*(0))*(z/10)^(-0.16),z为安装高度； 3)C类地区：β gz=0.85*(1+2 μ f)其中：μ f=0.5*35^(1.8*(0.06))*(z/10)^(-0.22),z为安装高度； 4)D类地区：β gz=0.80*(1+2 μ f)其中：μ f=0.5*35^(1.8*(0.14))*(z/10)^(-0.30),z为安装高度；本工程按： C类 有密集建筑群的城市市区取值。安装高度<5 米时 , 按 5 米时的阵风系数取值。β gz=0.85*(1+(0.734*(35/10)^(-0.22))*2) =1.79722 (按《建筑结构荷载规范》GB 50009-2001 7.5.1规定 )1.3 风压高度变化系数μ z: 1)A类地区：μ Z=1.379 * (z / 10) ^ 0.24,z为安装高度； 2)B类地区：μ Z=(z / 10) ^ 0.32,z为安装高度； 3)C类地区：μ Z=0.616 * (z / 10) ^ 0.44,z为安装高度； 4)D类地区：μ Z=0.318 * (z / 10) ^ 0.6,z为安装高度；本工程按： C类 有密集建筑群的城市市区取值。μ Z=0.616*(35/10)^0.44 =1.06898 (按《建筑结构荷载规范》GB 50009-2001 7.2.1规定 )1.4 风荷载体型系数 : μ s=1.2 (按《建筑结构荷载规范》GB 50009-2001 表 7.3.1规定 )1.5 风荷载标准值计算:Wk(N/m^2)=β gz* μ S*μ Z*w0 =1.79722*1.06898*1.2*550 =1267.9872 风荷载设计值计算： W(N/m2)=1.4*Wk =1.4*1267....
